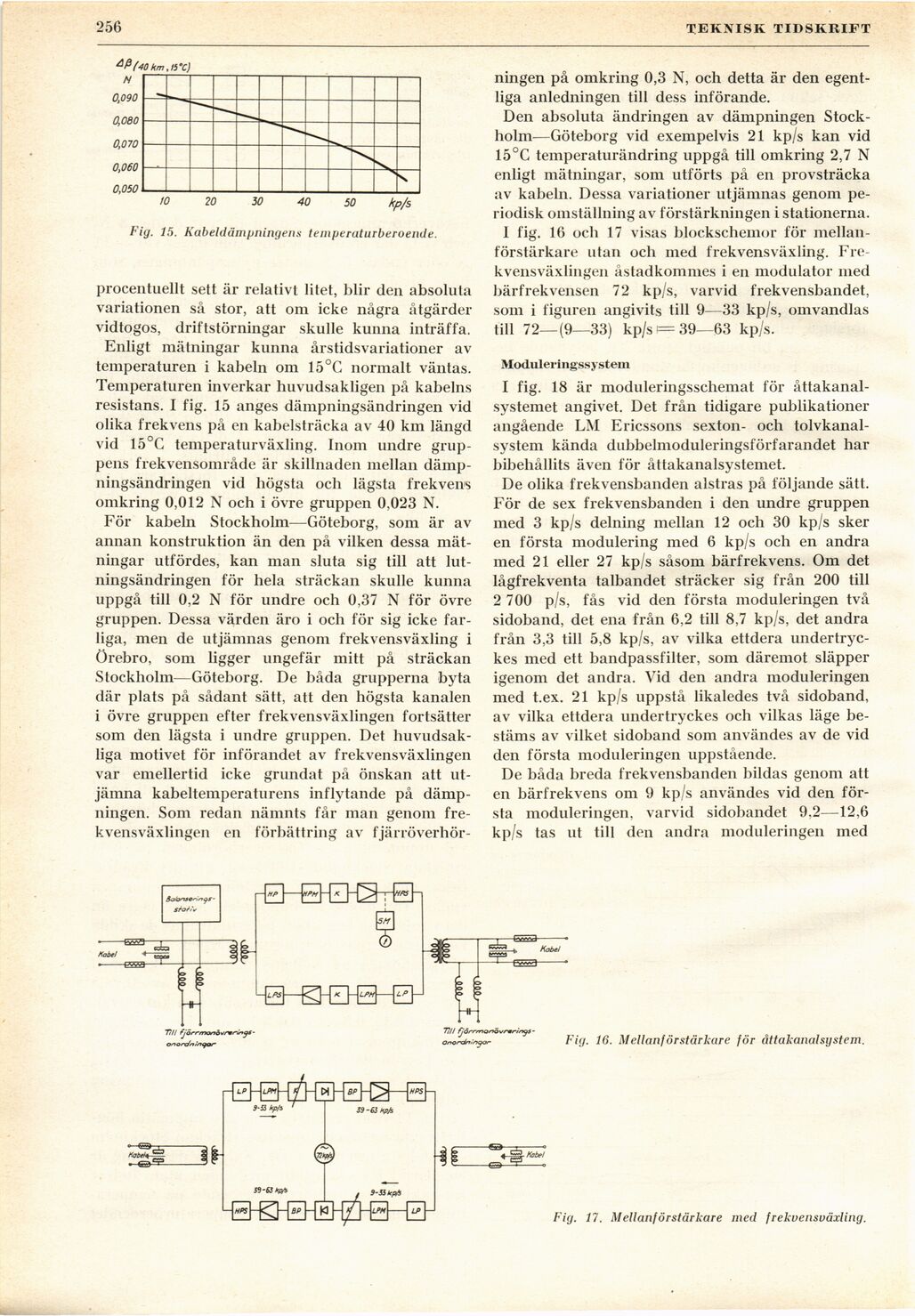

256

TEKNISK TIDSKRIFT’

Fig. 15. Kabeldämpningens temperaturberoende.

procentuellt sett är relativt litet, blir den absoluta
variationen så stor, att om icke några åtgärder
vidtogos, driftstörningar skulle kunna inträffa.

Enligt mätningar kunna årstidsvariationer av
temperaturen i kabeln om 15°G normalt väntas.
Temperaturen inverkar huvudsakligen på kabelns
resistans. I fig. 15 anges dämpningsändringen vid
olika frekvens på en kabelsträcka av 40 km längd
vid 15°G temperaturväxling. Inom undre
gruppens frekvensområde är skillnaden mellan
dämpningsändringen vid högsta och lägsta frekvens
omkring 0,012 N och i övre gruppen 0,023 N.

För kabeln Stockholm—Göteborg, som är av
annan konstruktion än den på vilken dessa
mätningar utfördes, kan man sluta sig till att
lutningsändringen för hela sträckan skulle kunna
uppgå till 0,2 N för undre och 0,37 N för övre
gruppen. Dessa värden äro i och för sig icke
farliga, men de utjämnas genom frekvensväxling i
Örebro, som ligger ungefär mitt på sträckan
Stockholm—Göteborg. De båda grupperna byta
där plats på sådant sätt, att den högsta kanalen
i övre gruppen efter frekvensväxlingen fortsätter
som den lägsta i undre gruppen. Det
huvudsakliga motivet för införandet av frekvens växlingen
var emellertid icke grundat på önskan att
utjämna kabeltemperaturens inflytande på
dämpningen. Som redan nämnts får man genom
frekvensväxlingen en förbättring av fjärröverhör-

ningen på omkring 0,3 N, och detta är den
egentliga anledningen till dess införande.

Den absoluta ändringen av dämpningen
Stockholm—Göteborg vid exempelvis 21 kp/s kan vid
15°C temperaturändring uppgå till omkring 2,7 N
enligt mätningar, som utförts på en provsträcka
av kabeln. Dessa variationer utjämnas genom
periodisk omställning av förstärkningen i stationerna.

1 fig. 16 och 17 visas blockschemor för
mellan-förstärkare utan och med frekvensväxling.
Frekvensväxlingen åstadkommes i en modulator med
bärfrekvensen 72 kp/s, varvid frekvensbandet,
som i figuren angivits till 9—33 kp/s, omvandlas
till 72—(9—33) kp/s i= 39—63 kp/s.

Moduleringssystem

I fig. 18 är moduleringsschemat för
åttakanal-systemet angivet. Det från tidigare publikationer
angående LM Ericssons sexton- och
tolvkanal-system kända dubbelmoduleringsförfarandet har
bibehållits även för åttakanalsystemet.

De olika frekvensbanden alstras på följande sätt.
För de sex frekvensbanden i den undre gruppen
med 3 kp/s delning mellan 12 och 30 kp/s sker
en första modulering med 6 kp/s och en andra
med 21 eller 27 kp/s såsom bärfrekvens. Om det
lågfrekventa talbandet sträcker sig från 200 till
2 700 p/s, fås vid den första moduleringen två
sidoband, det ena från 6,2 till 8,7 kp/s, det andra
från 3,3 till 5,8 kp/s, av vilka ettdera
undertryc-kes med ett bandpassfilter, som däremot släpper
igenom det andra. Vid den andra moduleringen
med t.ex. 21 kp/s uppstå likaledes två sidoband,
av vilka ettdera undertryckes och vilkas läge
bestäms av vilket sidoband som användes av de vid
den första moduleringen uppstående.

De båda breda frekvensbanden bildas genom att
en bärfrekvens om 9 kp/s användes vid den
första moduleringen, varvid sidobandet 9.2—12,6
kp/s tas ut till den andra moduleringen med

Fig. 16. Mellanrör starkare för åttakanal sy stern.

Fig. 17. Mellanförstärkare med frekvensväxling.
