10 mars 1945
345

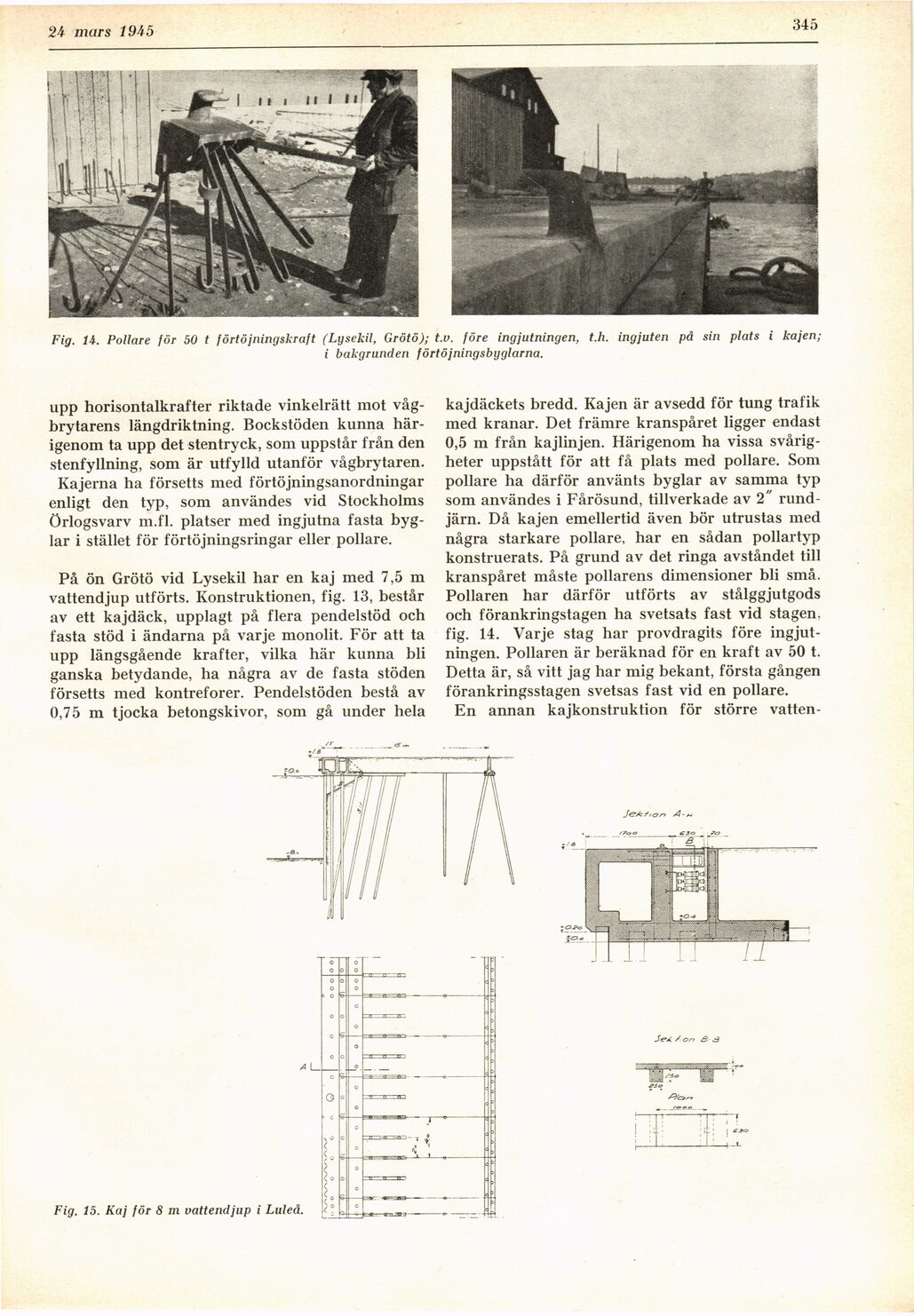

Fig. 14. Pollare för 50 t förtöjningskraft (Lysekil, Grötö); t.v. före ingjutningen, t.h. ingjuten på sin plats i kajen;
i bakgrunden förtöjningsbyglarna.
upp horisontalkrafter riktade vinkelrätt mot
vågbrytaren längdriktning. Bockstöden kunna
härigenom ta upp det stentryck, som uppstår från den
stenfyllning, som är utfylld utanför vågbrytaren.
Kajerna ha försetts med förtöjningsanordningar
enligt den typ, som användes vid Stockholms
Örlogsvarv m.fl. platser med ingjutna fasta
byglar i stället för förtöjningsringar eller pollare.
På ön Grötö vid Lysekil har en kaj med 7,5 m
vattendjup utförts. Konstruktionen, fig. 13, består
av ett kajdäck, upplagt på flera pendelstöd och
fasta stöd i ändarna på varje monolit. För att ta
upp längsgående krafter, vilka här kunna bli
ganska betydande, ha några av de fasta stöden
försetts med kontreforer. Pendelstöden bestå av
0,75 m tjocka betongskivor, som gå under hela
kajdäckets bredd. Kajen är avsedd för tung trafik
med kranar. Det främre kranspåret ligger endast
0,5 m från kajlinjen. Härigenom ha vissa
svårigheter uppstått för att få plats med pollare. Som
pollare ha därför använts byglar av samma typ
som användes i Fårösund, tillverkade av 2"
rundjärn. Då kajen emellertid även bör utrustas med
några starkare pollare, har en sådan pollartyp
konstruerats. På grund av det ringa avståndet till
kranspåret måste pollarens dimensioner bli små.
Pollaren har därför utförts av stålggjutgods
och förankringstagen ha svetsats fast vid stagen,
fig. 14. Varje stag har provdragits före
ingjutningen. Pollaren är beräknad för en kraft av 50 t.
Detta är, så vitt jag har mig bekant, första gången
förankringsstagen svetsas fast vid en pollare.
En annan kajkonstruktion för större vatten-
Fig. 15. Kaj för 8 m vattendjup i Luleå.
