450
TEKNISK TIDSKRIFT
föres ned i skärpläge, matningen omkopplas från
grov till finmatning, slipspindeln ryckes ifrån
arbetsstycket ca 0,2 mm. Det är nämligen
nödvändigt att hastigt avbryta slipningen då annars
fjädringar i slipspindeln skulle medföra spiralspår,
då slipskivan föres ut ur arbetsstycket. Samtidigt
ändras stoppens läge för omkastningsventilen, så
att slipskivan kan föras ut ur hålet, passera förbi
en skärpningsdiamant och återvända in i hålet.
Slipningen fortsätter nu med reducerad matning
och bordhastighet, tills även den större tolken,
färdigtolken, som sitter omedelbart bakom
för-tulken, kan äntra in i hålet. Då sluts också en
elström, som via en elektromagnet påverkar en
annan hydraulisk ventil. Matningen urkopplas,
slipspindeln ryckes ifrån arbetsstycket, och
bordet går ut i ytterläge under snabbtransport, och
maskinen stannar.
Slutord
Sammanfattningsvis kan man säga, att
hydrauliken vuxit sig synnerligen stark inom
verktygsmaskinsområdet. Ehuru en viss kritik ej saknas
mot hydrauliska verktygsmaskiner, måste man
nog för närvarande säga, att det i många fall ej
går att åstadkomma bättre lösningar på annat
sätt. Det kan dock ej förnekas, att en del
överdrifter skett på detta område, och ett av de
besvärligaste problemen i samband med hydrauliken
är att eliminera den ofta stora värmeutvecklingen.
Som önskemål skulle man kunna uppställa dels
en kontinuerlig variabel pump med bättre
verkningsgrad än hittillsvarande konstruktioner, dels
bättre möjligheter för reglering av små
oljemängder, närmast för noggranna matningsrörelser.

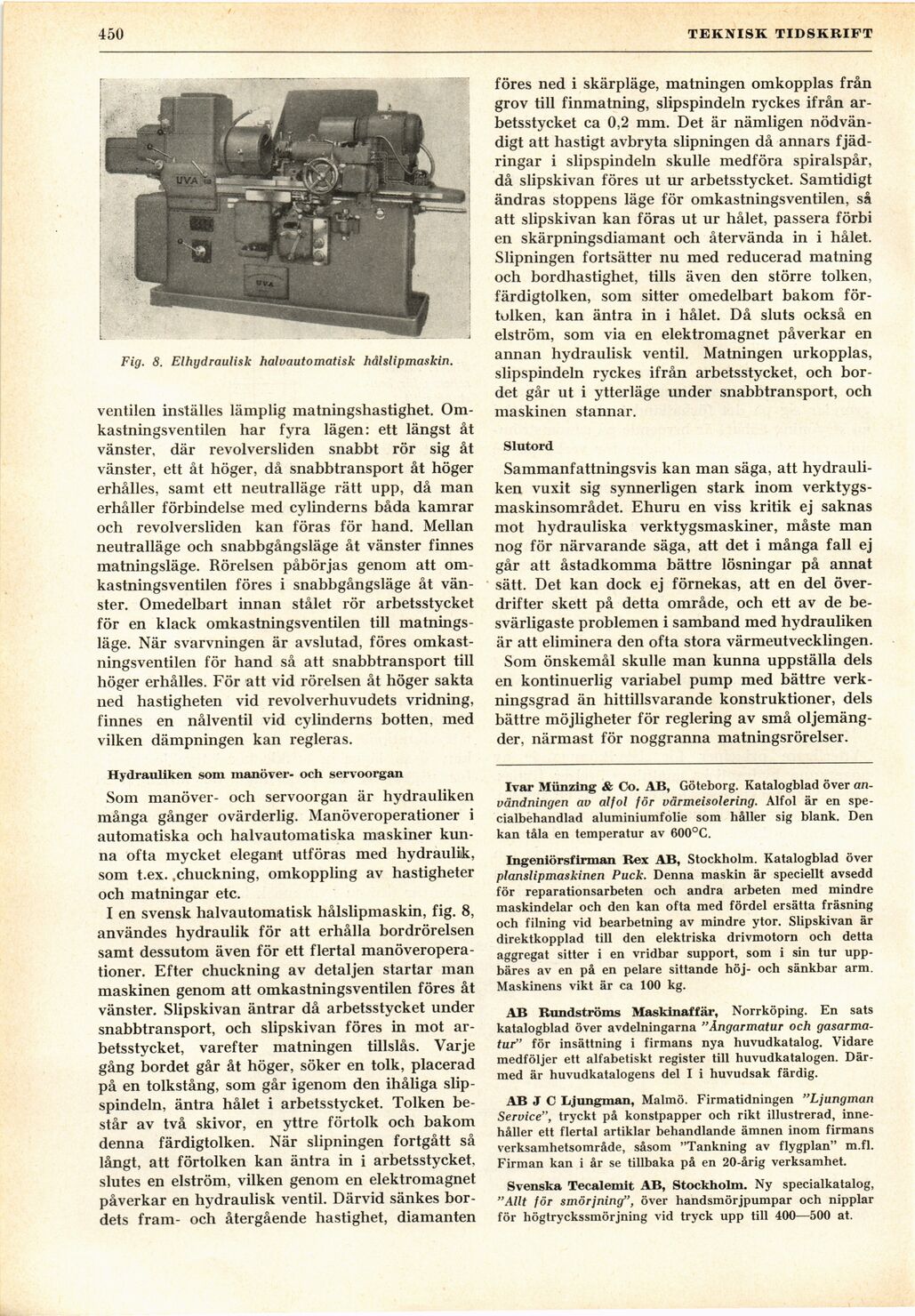

Fig. 8. Elhydraulisk halvautomatisk hålslipmaskin.
ventilen inställes lämplig matningshastighet.
Omkastningsventilen har fyra lägen: ett längst åt
vänster, där revolversliden snabbt rör sig åt
vänster, ett åt höger, då snabbtransport åt höger
erhålles, samt ett neutralläge rätt upp, då man
erhåller förbindelse med cylinderns båda kamrar
och revolversliden kan föras för hand. Mellan
neutralläge och snabbgångsläge åt vänster finnes
matningsläge. Rörelsen påbörjas genom att
omkastningsventilen föres i snabbgångsläge åt
vänster. Omedelbart innan stålet rör arbetsstycket
för en klack omkastningsventilen till
matningsläge. När svarvningen är avslutad, föres
omkastningsventilen för hand så att snabbtransport till
höger erhålles. För att vid rörelsen åt höger sakta
ned hastigheten vid revolverhuvudets vridning,
finnes en nålventil vid cylinderns botten, med
vilken dämpningen kan regleras.
Hydrauliken som manöver- och servoorgan
Som manöver- och servoorgan är hydrauliken
många gånger ovärderlig. Manöveroperationer i
automatiska och halvautomatiska maskiner
kunna ofta mycket elegant utföras med hydraulik,
som t.ex. .chuckning, omkoppling av hastigheter
och matningar etc.
I en svensk halvautomatisk hålslipmaskin, fig. 8,
användes hydraulik för att erhålla bordrörelsen
samt dessutom även för ett flertal
manöveroperationer. Efter chuckning av detaljen startar man
maskinen genom att omkastningsventilen föres åt
vänster. Slipskivan äntrar då arbetsstycket under
snabbtransport, och slipskivan föres in mot
arbetsstycket, varefter matningen tillslås. Varje
gång bordet går åt höger, söker en tolk, placerad
på en tolkstång, som går igenom den ihåliga
slipspindeln, äntra hålet i arbetsstycket. Tolken
består av två skivor, en yttre förtolk och bakom
denna färdigtolken. När slipningen fortgått så
långt, att förtolken kan äntra in i arbetsstycket,
slutes en elström, vilken genom en elektromagnet
påverkar en hydraulisk ventil. Därvid sänkes
bordets fram- och återgående hastighet, diamanten
Ivar Münzing & Co. AB, Göteborg. Katalogblad över
användningen av alfol för värmeisolering. Alfol är en
spe-cialbehandlad aluminiumfolie som håller sig blank. Den
kan tåla en temperatur av 600°C.
Ingeniörsfirman Rex AB, Stockholm. Katalogblad över
planslipmaskinen Puck. Denna maskin är speciellt avsedd
för reparationsarbeten och andra arbeten med mindre
maskindelar och den kan ofta med fördel ersätta fräsning
och filning vid bearbetning av mindre ytor. Slipskivan är
direktkopplad till den elektriska drivmotorn och detta
aggregat sitter i en vridbar support, som i sin tur
uppbäres av en på en pelare sittande höj- och sänkbar arm.
Maskinens vikt är ca 100 kg.
AB Rundströms Maskinaffär, Norrköping. En sats
katalogblad över avdelningarna "Ångarmatur och
gasarmatur" för insättning i firmans nya huvudkatalog. Vidare
medföljer ett alfabetiskt register till huvudkatalogen.
Därmed är huvudkatalogens del I i huvudsak färdig.
AB J C tijungman, Malmö. Firmatidningen "Ljungman
Service", tryckt på konstpapper och rikt illustrerad,
innehåller ett flertal artiklar behandlande ämnen inom firmans
verksamhetsområde, såsom "Tankning av flygplan" m.fl.
Firman kan i år se tillbaka på en 20-årig verksamhet.
Svenska Tecalemit AB, Stockholm. Ny specialkatalog,
"Allt för smörjning", över handsmörjpumpar och nipplar
för högtryckssmörjning vid tryck upp till 400—500 at.
