494

TEKNISK TIDSKRIFT

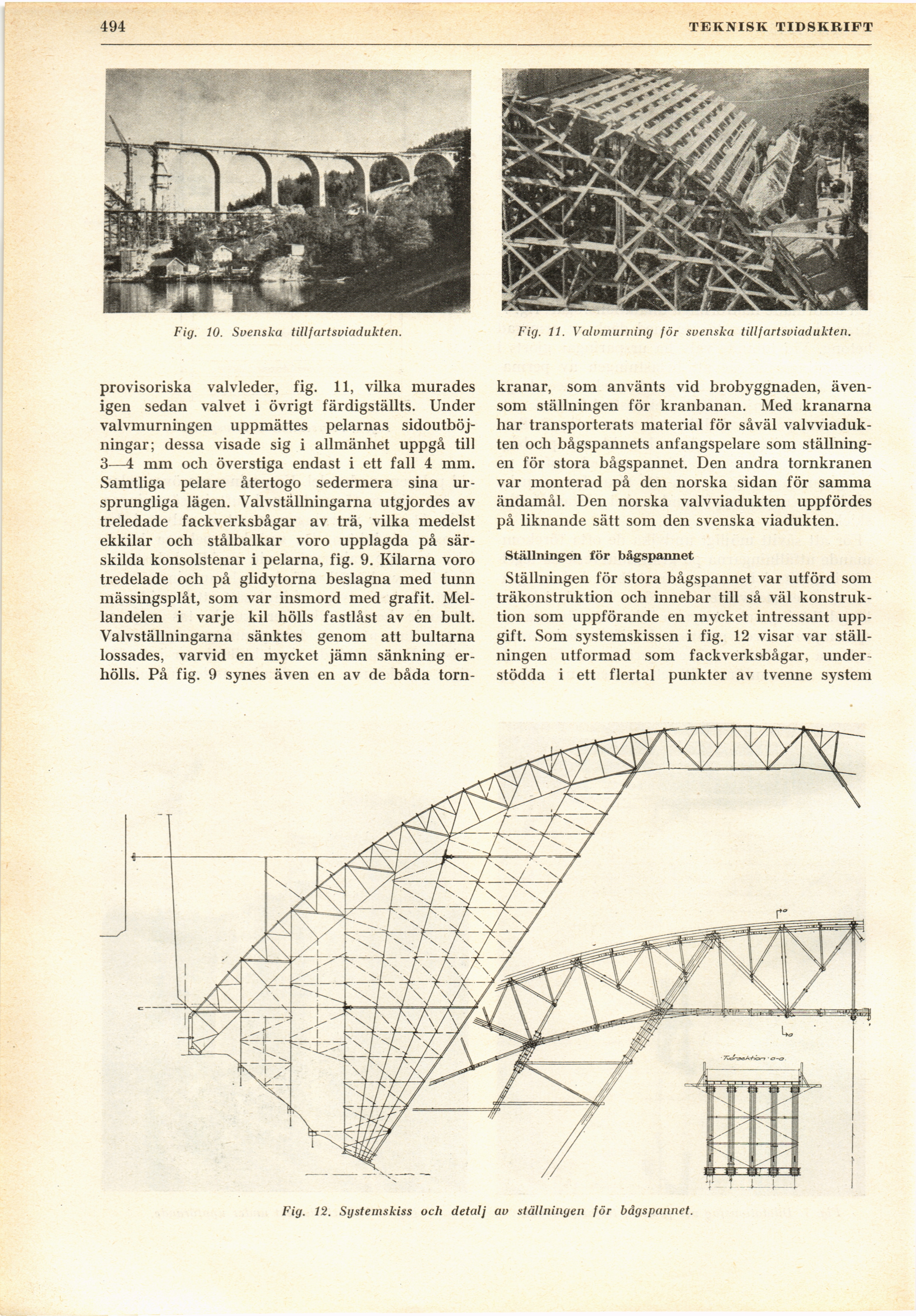

Fig. 10. Svenska tillfartsviadukten. Fig. 11. Valvmurning för svenska tillfartsviadukten.

provisoriska valvleder, fig. 11, vilka murades
igen sedan valvet i övrigt färdigställts. Under
valvmurningen uppmättes pelarnas
sidoutböj-ningar; dessa visade sig i allmänhet uppgå till
3—4 mm och överstiga endast i ett fall 4 mm.
Samtliga pelare återtogo sedermera sina
ursprungliga lägen. Valvställningarna utgjordes av
treledade fackverksbågar av trä, vilka medelst
ekkilar och stålbalkar voro upplagda på
särskilda konsolstenar i pelarna, fig. 9. Kilarna voro
tredelade och på glidytorna beslagna med tunn
mässingsplåt, som var insmord med grafit.
Mel-landelen i varje kil hölls fastlåst av en bult.
Valvställningarna sänktes genom att bultarna
lossades, varvid en mycket jämn sänkning
erhölls. På fig. 9 synes även en av de båda torn-

kranar, som använts vid brobyggnaden,
ävensom ställningen för kranbanan. Med kranarna
har transporterats material för såväl
valvviadukten och bågspannets anfangspelare som
ställningen för stora bågspannet. Den andra tornkranen
var monterad på den norska sidan för samma
ändamål. Den norska valvviadukten uppfördes
på liknande sätt som den svenska viadukten.

Ställningen för bågspannet

Ställningen för stora bågspannet var utförd som
träkonstruktion och innebar till så väl
konstruktion som uppförande en mycket intressant
uppgift. Som systemskissen i fig. 12 visar var
ställningen utformad som fackverksbågar,
understödda i ett flertal punkter av tvenne system

Fig. 12. Systemskiss och detalj av ställningen för bågspannet.
