(602
TEKNISK TIDSKRIFT

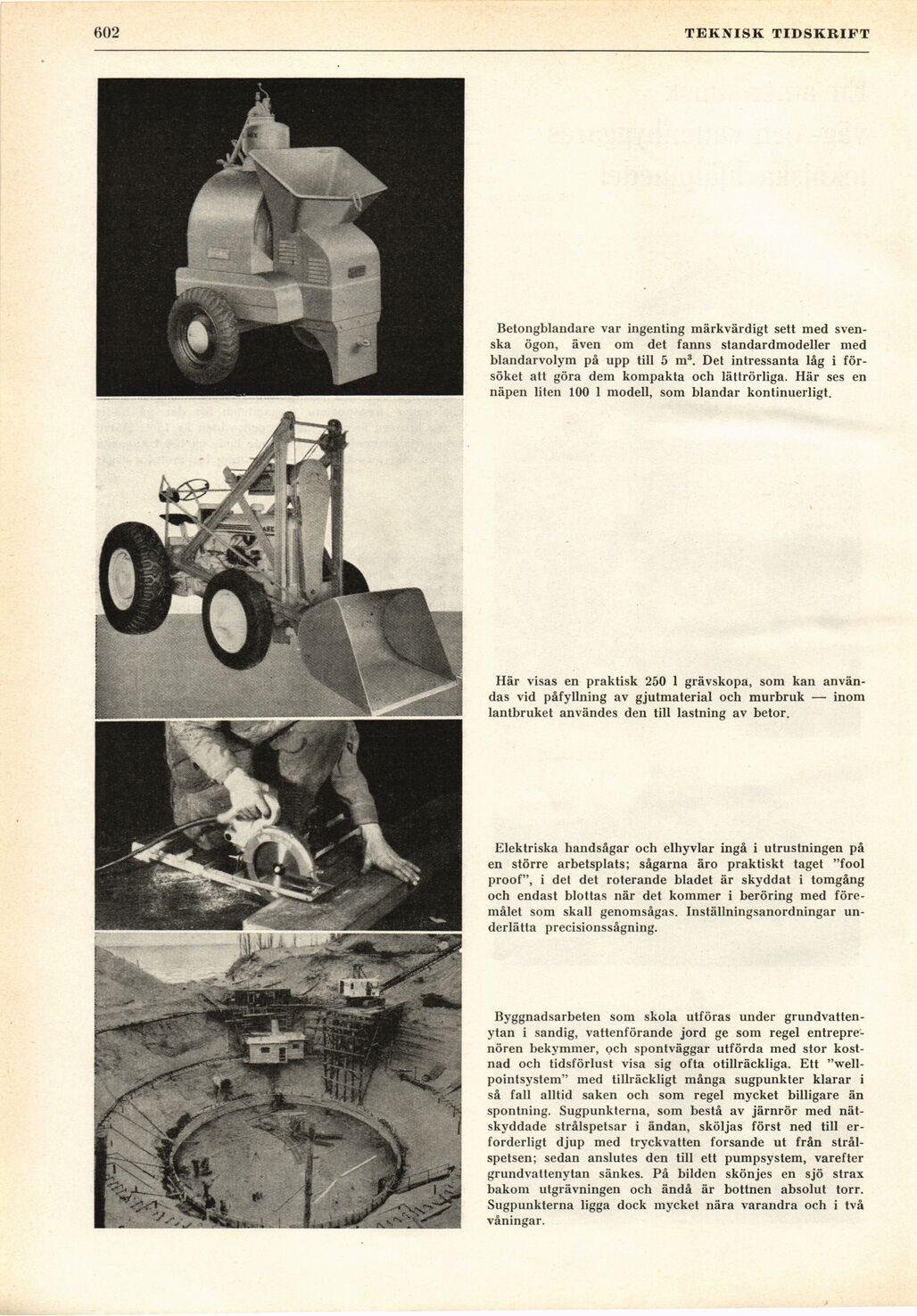

Betongblandare var ingenting märkvärdigt sett med
svenska ögon, även om det fanns standardmodeller med
blandarvolym på upp till 5 m3. Det intressanta låg i
försöket att göra dem kompakta och lättrörliga. Här ses en
näpen liten 100 1 modell, som blandar kontinuerligt.
Här visas en praktisk 250 1 grävskopa, som kan
användas vid påfyllning av gjutmaterial och murbruk — inom
lantbruket användes den till lastning av betor.
Elektriska handsågar och elhyvlar ingå i utrustningen på
en större arbetsplats; sågarna äro praktiskt taget "fool
proof", i det det roterande bladet är skyddat i tomgång
och endast blottas när det kommer i beröring med
föremålet som skall genomsågas. Inställningsanordningar
underlätta precisionssågning.
Byggnadsarbeten som skola utföras under
grundvattenytan i sandig, vattenförande jord ge som regel
entreprenören bekymmer, och spontväggar utförda med stor
kostnad och tidsförlust visa sig ofta otillräckliga. Ett
"well-pointsystem" med tillräckligt många sugpunkter klarar i
så fall alltid saken och som regel mycket billigare än
spontning. Sugpunkterna, som bestå av järnrör med
nät-skyddade strålspetsar i ändan, sköljas först ned till
erforderligt djup med tryckvatten forsande ut från
strål-spetsen; sedan anslutes den till ett pumpsystem, varefter
grundvattenytan sänkes. På bilden skönjes en sjö strax
bakom utgrävningen och ändå är bottnen absolut torr.
Sugpunkterna ligga dock mycket nära varandra och i två
våningar.
