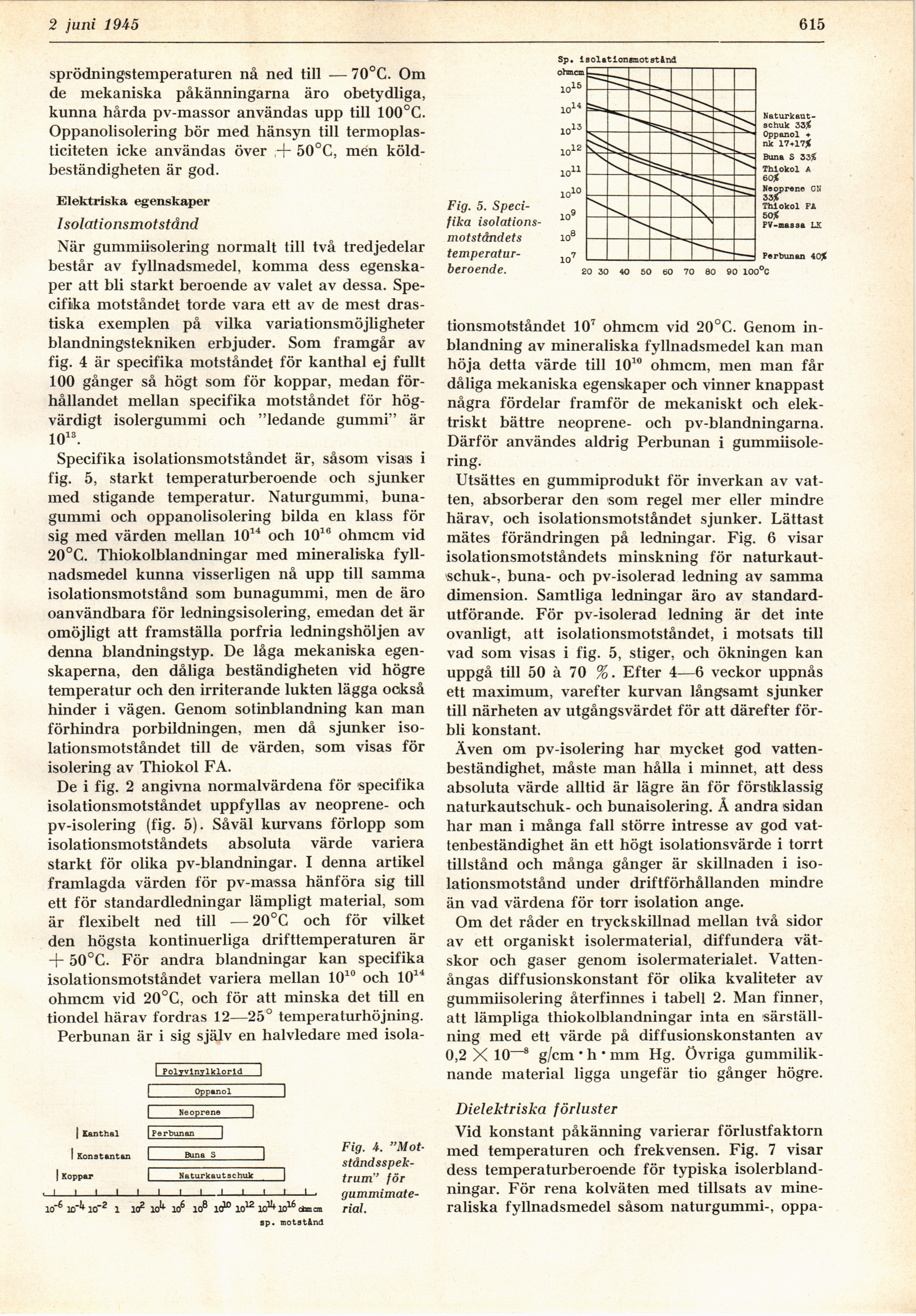

2 juni 1945

615

sprödningstemperaturen nå ned till — 70°C. Om
de mekaniska påkänningarna äro obetydliga,
kunna hårda pv-massor användas upp till 100°C.
Oppanolisolering bör med hänsyn till
termoplas-ticiteten icke användas över ,+ 50°C, men
köldbeständigheten är god.

Elektriska egenskaper

Isolationsmotstånd

När gummiisolering normalt till två tredjedelar
består av fyllnadsmedel, komma dess
egenskaper att bli starkt beroende av valet av dessa.
Specifika motståndet torde vara ett av de mest
drastiska exemplen på vilka variationsmöjligheter
blandningstekniken erbjuder. Som framgår av
fig. 4 är specifika motståndet för kanthal ej fullt
100 gånger så högt som för koppar, medan
förhållandet mellan specifika motståndet för
högvärdigt isolergummi och "ledande gummi" är
1013.

Specifika isolationsmotståndet är, såsom visas i
fig. 5, starkt temperaturberoende och sjunker
med stigande temperatur. Naturgummi,
buna-gummi och oppanolisolering bilda en klass för
sig med värden mellan 1014 och 1016 ohmcm vid
20°C. Thiokolblandningar med mineraliska
fyllnadsmedel kunna visserligen nå upp till samma
isolationsmotstånd som bunagummi, men de äro
oanvändbara för ledningsisolering, emedan det är
omöjligt att framställa porfria ledningshöljen av
denna blandningstyp. De låga mekaniska
egenskaperna, den dåliga beständigheten vid högre
temperatur och den irriterande lukten lägga också
hinder i vägen. Genom sotinblandning kan man
förhindra porbildningen, men då sjunker
isolationsmotståndet till de värden, som visas för
isolering av Thiokol FA.

De i fig. 2 angivna normalvärdena för specifika
isolationsmotståndet uppfyllas av neoprene- och
pv-isolering (fig. 5). Såväl kurvans förlopp som
isolationsmotståndets absoluta värde variera
starkt för olika pv-blandningar. I denna artikel
framlagda värden för pv-massa hänföra sig till
ett för standardledningar lämpligt material, som
är flexibelt ned till — 20°C och för vilket
den högsta kontinuerliga drifttemperaturen är
+ 50°C. För andra blandningar kan specifika
isolationsmotståndet variera mellan 1010 och 1014
ohmcm vid 20°C, och för att minska det till en
tiondel härav fordras 12—25° temperaturhöjning.

Perbunan är i sig själv en halvledare med isola-

Fig. 4. "Mot [-ståndsspektrum"-]
{+ståndsspek-
trum"+} för [-gummimaterial.-]
{+gummimate-
rial.+}

Fig. 5.
Specifika isolationsmotståndets temperatur-beroende.

tionsmotståndet 107 ohmcm vid 20°C. Genom
inblandning av mineraliska fyllnadsmedel kan man
höja detta värde till 1010 ohmcm, men man får
dåliga mekaniska egenskaper och vinner knappast
några fördelar framför de mekaniskt och
elektriskt bättre neoprene- och pv-blandningarna.
Därför användes aldrig Perbunan i
gummiisolering.

Utsättes en gummiprodukt för inverkan av
vatten, absorberar den som regel mer eller mindre
härav, och isolationsmotståndet sjunker. Lättast
mätes förändringen på ledningar. Fig. 6 visar
isolationsmotståndets minskning för
naturkaut-schuk-, buna- och pv-isolerad ledning av samma
dimension. Samtliga ledningar äro av
standardutförande. För pv-isolerad ledning är det inte
ovanligt, att isolationsmotståndet, i motsats till
vad som visas i fig. 5, stiger, och ökningen kan
uppgå till 50 à 70 %. Efter 4—6 veckor uppnås
ett maximum, varefter kurvan långsamt sjunker
till närheten av utgångsvärdet för att därefter
förbli konstant.

Även om pv-isolering har mycket god
vattenbeständighet, måste man hålla i minnet, att dess
absoluta värde alltid är lägre än för förstklassig
naturkautschuk- och bunaisolering. Å andra sidan
har man i många fall större intresse av god
vattenbeständighet än ett högt isolationsvärde i torrt
tillstånd och många gånger är skillnaden i
isolationsmotstånd under driftförhållanden mindre
än vad värdena för torr isolation ånge.

Om det råder en tryckskillnad mellan två sidor
av ett organiskt isolermaterial, diffundera
vätskor och gaser genom isolermaterialet.
Vattenångas diffusionskonstant för olika kvaliteter av
gummiisolering återfinnes i tabell 2. Man finner,
att lämpliga thiokolblandningar inta en
särställning med ett värde på diffusionskonstanten av
0,2 X 10—8 g/cm ’ h • mm Hg. Övriga gummilik
-nande material ligga ungefär tio gånger högre.

Dielektriska förluster

Vid konstant påkänning varierar förlustfaktorn
med temperaturen och frekvensen. Fig. 7 visar
dess temperaturberoende för typiska
isolerbland-ningar. För rena kolväten med tillsats av
mineraliska fyllnadsmedel såsom naturgummi-, oppa-
