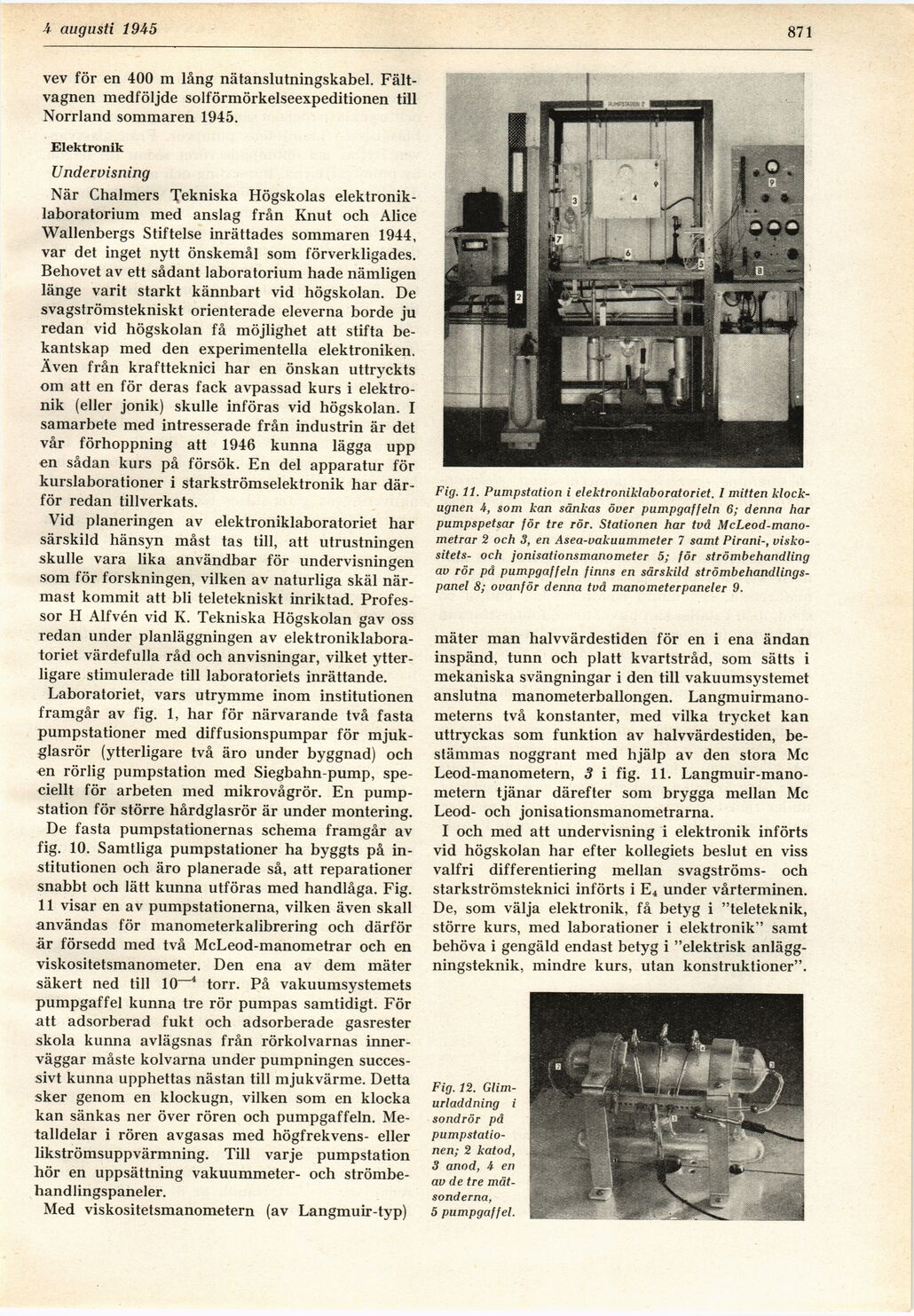

11 augusti 1945
871
vev för en 400 m lång nätanslutningskabel.
Fältvagnen medföljde solförmörkelseexpeditionen till
Norrland sommaren 1945.
Elektronik
Undervisning
När Chalmers Tekniska Högskolas
elektroniklaboratorium med anslag från Knut och Alice
Wallenbergs Stiftelse inrättades sommaren 1944,
var det inget nytt önskemål som förverkligades.
Behovet av ett sådant laboratorium hade nämligen
länge varit starkt kännbart vid högskolan. De
svagströmstekniskt orienterade eleverna borde ju
redan vid högskolan få möjlighet att stifta
bekantskap med den experimentella elektroniken.
Även från kraftteknici har en önskan uttryckts
om att en för deras fack avpassad kurs i
elektronik (eller jonik) skulle införas vid högskolan. I
samarbete med intresserade från industrin är det
vår förhoppning att 1946 kunna lägga upp
en sådan kurs på försök. En del apparatur för
kurslaborationer i starkströmselektronik har
därför redan tillverkats.
Vid planeringen av elektroniklaboratoriet har
särskild hänsyn måst tas till, att utrustningen
skulle vara lika användbar för undervisningen
som för forskningen, vilken av naturliga skäl
närmast kommit att bli teletekniskt inriktad.
Professor H Alfvén vid K. Tekniska Högskolan gav oss
redan under planläggningen av
elektroniklaboratoriet värdefulla råd och anvisningar, vilket
ytterligare stimulerade till laboratoriets inrättande.
Laboratoriet, vars utrymme inom institutionen
framgår av fig. 1, har för närvarande två fasta
pumpstationer med diffusionspumpar för
mjuk-glasrör (ytterligare två äro under byggnad) och
en rörlig pumpstation med Siegbahn-pump,
speciellt för arbeten med mikrovågrör. En
pumpstation för större hårdglasrör är under montering.
De fasta pumpstationernas schema framgår av
fig. 10. Samtliga pumpstationer ha byggts på
institutionen och äro planerade så, att reparationer
snabbt och lätt kunna utföras med handlåga. Fig.
11 visar en av pumpstationerna, vilken även skall
användas för manometerkalibrering och därför
är försedd med två McLeod-manometrar och en
viskositetsmanometer. Den ena av dem mäter
säkert ned till 10—4 torr. På vakuumsystemets
pumpgaffel kunna tre rör pumpas samtidigt. För
att adsorberad fukt och adsorberade gasrester
skola kunna avlägsnas från rörkolvarnas
innerväggar måste kolvarna under pumpningen
successivt kunna upphettas nästan till mjukvärme. Detta
sker genom en klockugn, vilken som en klocka
kan sänkas ner över rören och pumpgaffeln.
Metalldelar i rören avgasas med högfrekvens- eller
likströmsuppvärmning. Till varje pumpstation
hör en uppsättning vakuummeter- och
strömbe-handlingspaneler.
Med viskositetsmanometern (av Langmuir-typ)
Fig. 11. Pumpstation i elektroniklaboratoriet. I mitten
klock-ugnen 4, som kan sänkas över pumpgaffeln 6; denna har
pumpspetsar för tre rör. Stationen har två
McLeod-manometrar 2 och 3, en Asea-vakuummeter 7 samt Pirani-,
visko-sitets- och jonisationsmanometer 5; för strömbehandling
av rör på pumpgaffeln finns en särskild
strömbehandlings-panel 8; ovanför denna två manometerpaneler 9.
mäter man halvvärdestiden för en i ena ändan
inspänd, tunn och platt kvartstråd, som sätts i
mekaniska svängningar i den till vakuumsystemet
anslutna manometerballongen.
Langmuirmano-meterns två konstanter, med vilka trycket kan
uttryckas som funktion av halvvärdestiden,
bestämmas noggrant med hjälp av den stora Mc
Leod-manometern, 3 i fig. 11.
Langmuir-mano-metern tjänar därefter som brygga mellan Mc
Leod- och jonisationsmanometrarna.
I och med att undervisning i elektronik införts
vid högskolan har efter kollegiets beslut en viss
valfri differentiering mellan svagströms- och
starkströmsteknici införts i E4 under vårterminen.
De, som välja elektronik, få betyg i "teleteknik,
större kurs, med laborationer i elektronik" samt
behöva i gengäld endast betyg i "elektrisk
anläggningsteknik, mindre kurs, utan konstruktioner".
Fig. 12.
Glim-urladdning i
sondrör på [-pumpstationen;-]
{+pumpstatio-
nen;+} 2 katod,
3 anod, 4 en
av de tre
mät-sonderna,
5 pumpgaffel.
