13 oktober 1945

1143

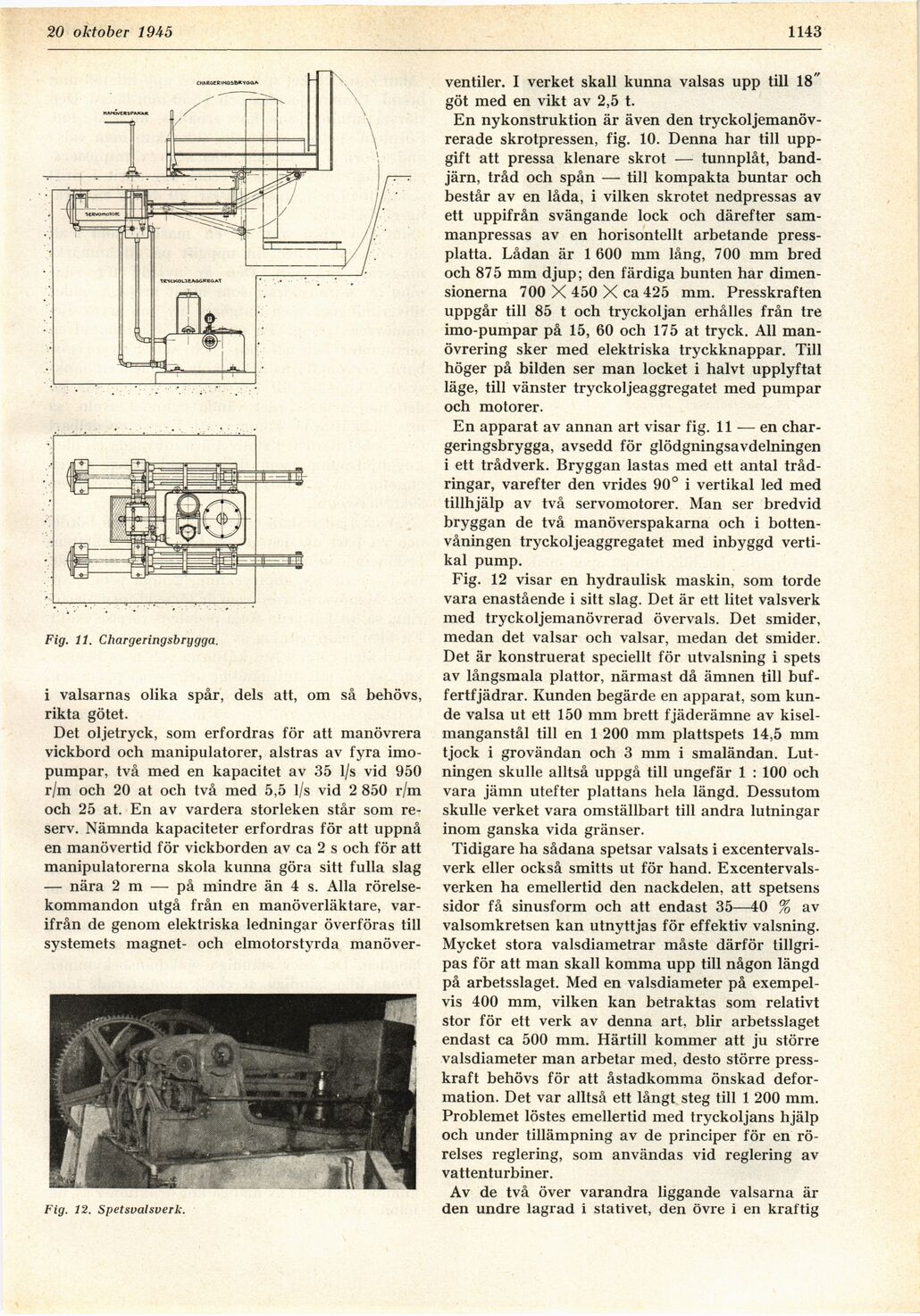

Fig. 11. Chargeringsbrygga.

i valsarnas olika spår, dels att, om så behövs,
rikta götet.

Det oljetryck, som erfordras för att manövrera
vickbord och manipulatorer, alstras av fyra
imo-pumpar, två med en kapacitet av 35 1/s vid 950
r/m och 20 at och två med 5,5 l/s vid 2 850 r/m
och 25 at. En av vardera storleken står som
reserv. Nämnda kapaciteter erfordras för att uppnå
en manövertid för vickborden av ca 2 s och för att
manipulatorerna skola kunna göra sitt fulla slag
— nära 2 m — på mindre än 4 s. Alla
rörelsekommandon utgå från en manöverläktare,
varifrån de genom elektriska ledningar överföras till
systemets magnet- och elmotorstyrda manöver -

Fig. 12. Spetsvalsverk.

ventiler. I verket skall kunna valsas upp till 18"
göt med en vikt av 2,5 t.

En nykonstruktion är även den
tryckoljemanöv-rerade skrotpressen, fig. 10. Denna har till
uppgift att pressa klenare skrot — tunnplåt,
bandjärn, tråd och spån — till kompakta buntar och
består av en låda, i vilken skrotet nedpressas av
ett uppifrån svängande lock och därefter
sammanpressas av en horisontellt arbetande
pressplatta. Lådan är 1 600 mm lång, 700 mm bred
och 875 mm djup; den färdiga bunten har
dimensionerna 700 X 450 X ca 425 mm. Presskraften
uppgår till 85 t och tryckoljan erhålles från tre
imo-pumpar på 15, 60 och 175 at tryck. All
manövrering sker med elektriska tryckknappar. Till
höger på bilden ser man locket i halvt upplyftat
läge, till vänster tryckoljeaggregatet med pumpar
och motorer.

En apparat av annan art visar fig. 11 — en
chargeringsbrygga, avsedd för glödgningsavdelningen
i ett trådverk. Bryggan lastas med ett antal
trådringar, varefter den vrides 90° i vertikal led med
tillhjälp av två servomotorer. Man ser bredvid
bryggan de två manöverspakarna och i
bottenvåningen tryckoljeaggregatet med inbyggd
vertikal pump.

Fig. 12 visar en hydraulisk maskin, som torde
vara enastående i sitt slag. Det är ett litet valsverk
med tryckoljemanövrerad övervals. Det smider,
medan det valsar och valsar, medan det smider.
Det är konstruerat speciellt för utvalsning i spets
av långsmala plattor, närmast då ämnen till
buffertfjädrar. Kunden begärde en apparat, som
kunde valsa ut ett 150 mm brett fjäderämne av
kisel-manganstål till en 1 200 mm plattspets 14,5 mm
tjock i grovändan och 3 mm i smaländan.
Lutningen skulle alltså uppgå till ungefär 1 : 100 och
vara jämn utefter plattans hela längd. Dessutom
skulle verket vara omställbart till andra lutningar
inom ganska vida gränser.

Tidigare ha sådana spetsar valsats i
excentervals-verk eller också smitts ut för hand.
Excentervals-verken ha emellertid den nackdelen, att spetsens
sidor få sinusform och att endast 35—40 % av
valsomkretsen kan utnyttjas för effektiv valsning.
Mycket stora valsdiametrar måste därför
tillgripas för att man skall komma upp till någon längd
på arbetsslaget. Med en valsdiameter på
exempelvis 400 mm, vilken kan betraktas som relativt
stor för ett verk av denna art, blir arbetsslaget
endast ca 500 mm. Härtill kommer att ju större
valsdiameter man arbetar med, desto större
press-kraft behövs för att åstadkomma önskad
deformation. Det var alltså ett långt steg till 1 200 mm.
Problemet löstes emellertid med tryckoljans hjälp
och under tillämpning av de principer för en
rörelses reglering, som användas vid reglering av
vattenturbiner.

Av de två över varandra liggande valsarna är
den undre lagrad i stativet, den övre i en kraftig
