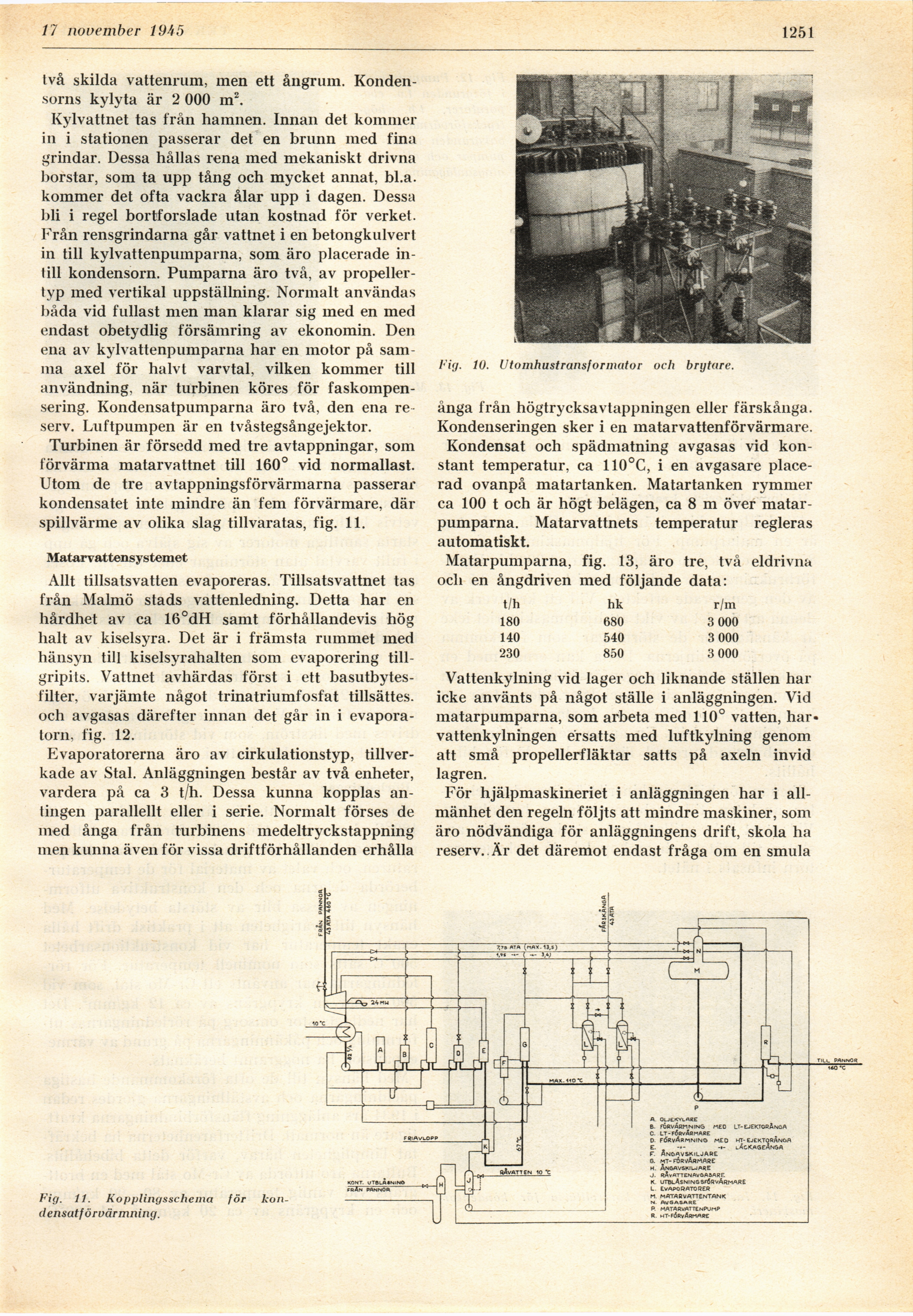

10 november 1945

1251

två skilda vattenrum, men ett ångrum.
Kondensorns kylyta är 2 000 m2.

Kylvattnet tas från hamnen. Innan det kommer
in i stationen passerar det en brunn med fina
grindar. Dessa hållas rena med mekaniskt drivna
borstar, som ta upp tång och mycket annat, bl.a.
kommer det ofta vackra ålar upp i dagen. Dessa
bli i regel bortforslade utan kostnad för verket.
Från rensgrindarna går vattnet i en betongkulvert
in till kylvattenpumparna, som äro placerade
intill kondensorn. Pumparna äro två, av
propeller-typ med vertikal uppställning. Normalt användas
båda vid fullast men man klarar sig med en med
endast obetydlig försämring av ekonomin. Den
ena av kylvattenpumparna har en motor på
samma axel för halvt varvtal, vilken kommer till
användning, när turbinen köres för
faskompensering. Kondensatpumparna äro två, den ena
reserv. Luftpumpen är en tvåstegsångejektor.

Turbinen är försedd med tre avtappningar, som
förvärma matarvattnet till 160° vid normallast.
Utom de tre avtappningsförvärmarna passerar
kondensatet inte mindre än fem förvärmare, där
spillvärme av olika slag tillvaratas, fig. 11.

Matarvattensystemet

Allt tillsatsvatten evaporeras. Tillsatsvattnet tas
från Malmö stads vattenledning. Detta har en
hårdhet av ca 16°dH samt förhållandevis hög
halt av kiselsyra. Det är i främsta rummet med
hänsyn till kiselsyrahalten som evaporering
tillgripits. Vattnet avhärdas först i ett
basutbytes-filter, varjämte något trinatriumfosfat tillsättes,
och avgasas därefter innan det går in i
evaporatorn. fig. 12.

Evaporatorerna äro av cirkulationstyp,
tillverkade av Stal. Anläggningen består av två enheter,
vardera på ca 3 t/h. Dessa kunna kopplas
antingen parallellt eller i serie. Normalt förses de
med ånga från turbinens medeltryckstappning
men kunna även för vissa driftförhållanden erhålla

Fig. 10. Utomhustransforinator och brytare.

ånga från högtrycksavtappningen eller färskånga.
Kondenseringen sker i en matarvattenförvärmare.

Kondensat och spädmatning avgasas vid
konstant temperatur, ca 110°C, i en avgasare
placerad ovanpå matartanken. Matartanken rymmer
ca 100 t och är högt belägen, ca 8 m över
matarpumparna. Matarvattnets temperatur regleras
automatiskt.

Matarpumparna, fig. 13, äro tre, två eldrivna
ocli en ångdriven med följande data:

t/h hk r/m

180 680 3 000

140 540 3 000

230 850 3 000

Vattenkylning vid lager och liknande ställen har
icke använts på något ställe i anläggningen. Vid
matarpumparna, som arbeta med 110° vatten,
har-vattenkylningen ersatts med luftkylning genom
att små propellerfläktar satts på axeln invid
lagren.

För hjälpmaskineriet i anläggningen har i
allmänhet den regeln följts att mindre maskiner, som
äro nödvändiga för anläggningens drift, skola ha
reserv. Är det däremot endast fråga om en smula

Fig. 11. Kopplingsschema för
kon-densatf örvärmning.
