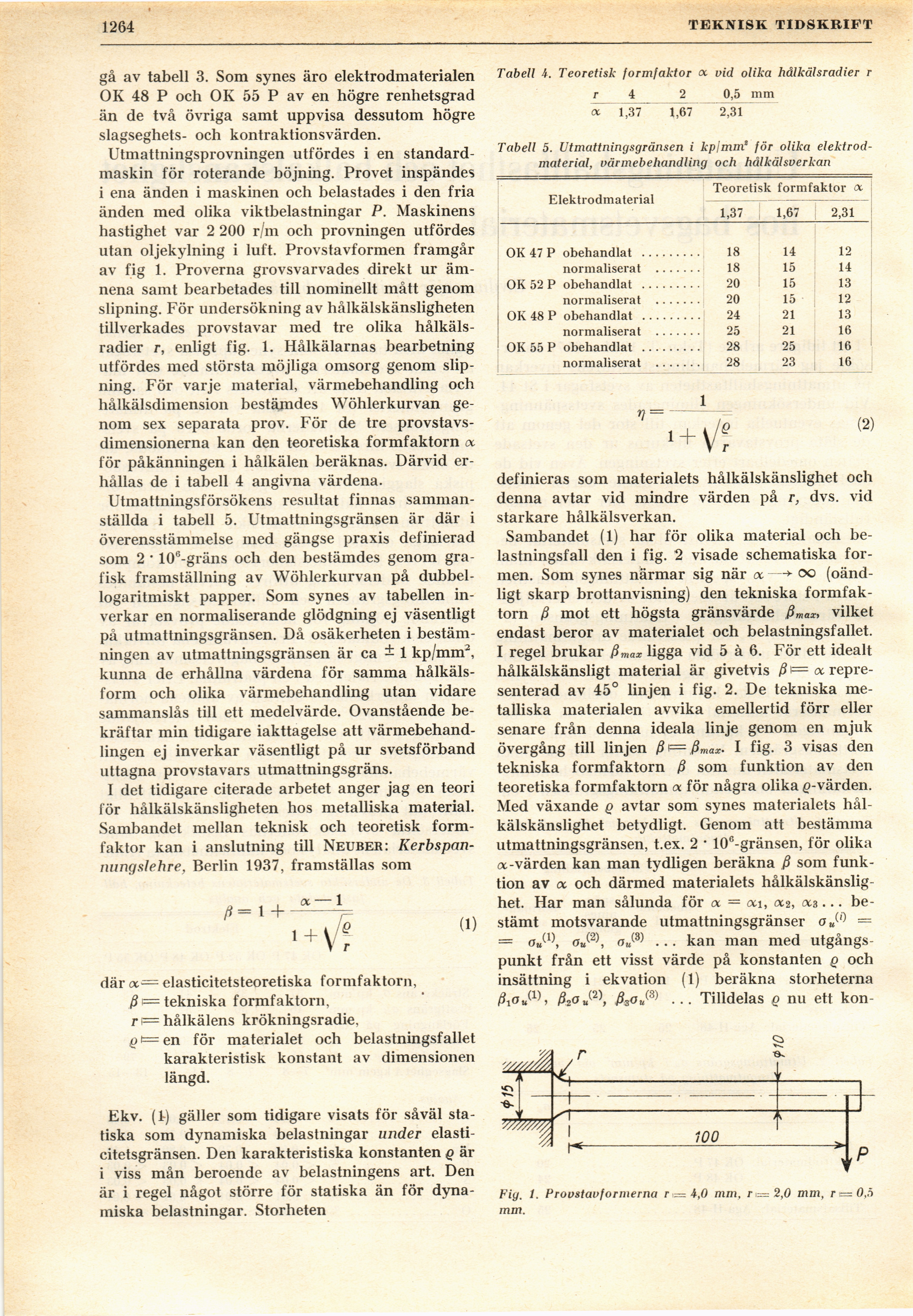

1264
TEKNISK TIDSKRIFT
gå av tabell 3. Som synes äro elektrodmaterialen
OK 48 P och OK 55 P av en högre renhetsgrad
än de två övriga samt uppvisa dessutom högre
slagseghets- och kontraktionsvärden.
Utmattningsprovningen utfördes i en
standardmaskin för roterande böjning. Provet inspändes
i ena änden i maskinen och belastades i den fria
änden med olika viktbelastningar P. Maskinens
hastighet var 2 200 r/m och provningen utfördes
utan oljekylning i luft. Provstavformen framgår
av fig 1. Proverna grovsvarvades direkt ur
ämnena samt bearbetades till nominellt mått genom
slipning. För undersökning av hålkälskänsligheten
tillverkades provstavar med tre olika
hålkäls-radier r, enligt fig. 1. Hålkälarnas bearbetning
utfördes med största möjliga omsorg genom
slipning. För varje material, värmebehandling och
hålkälsdimension bestämdes Wöhlerkurvan
genom sex separata prov. För de tre
provstavs-dimensionerna kan den teoretiska formfaktorn oc
för påkänningen i hålkälen beräknas. Därvid
erhållas de i tabell 4 angivna värdena.
Utmattningsförsökens resultat finnas
sammanställda i tabell 5. Utmattningsgränsen är där i
överensstämmelse med gängse praxis definierad
som 2 ’ 106-gräns och den bestämdes genom
grafisk framställning av Wöhlerkurvan på
dubbel-logaritmiskt papper. Som synes av tabellen
inverkar en normaliserande glödgning ej väsentligt
på utmattningsgränsen. Då osäkerheten i
bestämningen av utmattningsgränsen är ca ± 1 kp/mm2,
kunna de erhållna värdena för samma
hålkäls-form och olika värmebehandling utan vidare
sammanslås till ett medelvärde. Ovanstående
bekräftar min tidigare iakttagelse att
värmebehandlingen ej inverkar väsentligt på ur svetsförband
uttagna provstavars utmattningsgräns.
I det tidigare citerade arbetet änger jag en teori
för hålkälskänsligheten hos metalliska material.
Sambandet mellan teknisk och teoretisk
formfaktor kan i anslutning till Neuber:
Kerbspan-nungslehre, Berlin 1937, framställas som
OC 1
1 +
V £
V T
(1)
där oc= elasticitetsteoretiska formfaktorn,
ß’= tekniska formfaktorn,
r hålkälens krökningsradie,
gt=en för materialet och belastningsfallet
karakteristisk konstant av dimensionen
längd.
Ekv. (1-) gäller som tidigare visats för såväl
statiska som dynamiska belastningar under
elasticitetsgränsen. Den karakteristiska konstanten q är
i viss mån beroende av belastningens art. Den
är i regel något större för statiska än för
dynamiska belastningar. Storheten
Tabell 4. Teoretisk formfaktor oc vid olika hålkälsradier r
r 4 2 0,5 mm
oc
1,37 1,67 2,31
Tabell 5. Utmattningsgränsen i kpjmm’ för olika
elektrod-material, värmebehandling och hålkälsverkan
Elektrodmaterial Teoretisk formfaktor oc 1,37 1,67 2,31
OK 47 P obehandlat ......... 18 14 12
normaliserat ....... 18 15 14
OK 52 P obehandlat ......... 20 15 13
normaliserat ....... 20 15 12
OK 48 P obehandlat ......... 24 21 13
normaliserat ....... 25 21 16
OK 55 P obehandlat ......... 28 25 16 1
normaliserat ....... 28 23 16
n =
(2)
definieras som materialets hålkälskänslighet och
denna avtar vid mindre värden på r, dvs. vid
starkare hålkälsverkan.
Sambandet (1) har för olika material och
belastningsfall den i fig. 2 visade schematiska
formen. Som synes närmar sig när oc oo
(oändligt skarp brottanvisning) den tekniska
formfaktorn ß mot ett högsta gränsvärde ßmax, vilket
endast beror av materialet och belastningsfallet.
I regel brukar ßmax ligga vid 5 à 6. För ett idealt
hålkälskänsligt material är givetvis ß i= oc
representerad av 45° linjen i fig. 2. De tekniska
metalliska materialen avvika emellertid förr eller
senare från denna ideala linje genom en mjuk
övergång till linjen ß^=ßmax. I fig. 3 visas den
tekniska formfaktorn ß som funktion av den
teoretiska formfaktorn a för några olika ^-värden.
Med växande q avtar som synes materialets
hålkälskänslighet betydligt. Genom att bestämma
utmattningsgränsen, t.ex. 2 * 10G-gränsen, för olika
a -värden kan man tydligen beräkna ß som
funktion av oc och därmed materialets
hålkälskänslighet. Har man sålunda för oc = oc i, <%2, oc 3...
bestämt motsvarande utmattningsgränser a«(,) =
kan man med utgångs-
= o.®
Ou’
(2)
(3)
punkt från ett visst värde på konstanten q och
insättning i ekvation (1) beräkna storheterna
/W2), iW3) ... Tilldelas q nu ett kon-
Fig. 1. Provstavformerna r = 4,0 mm, ri=2,0 mm, r — 0,r>
mm.
