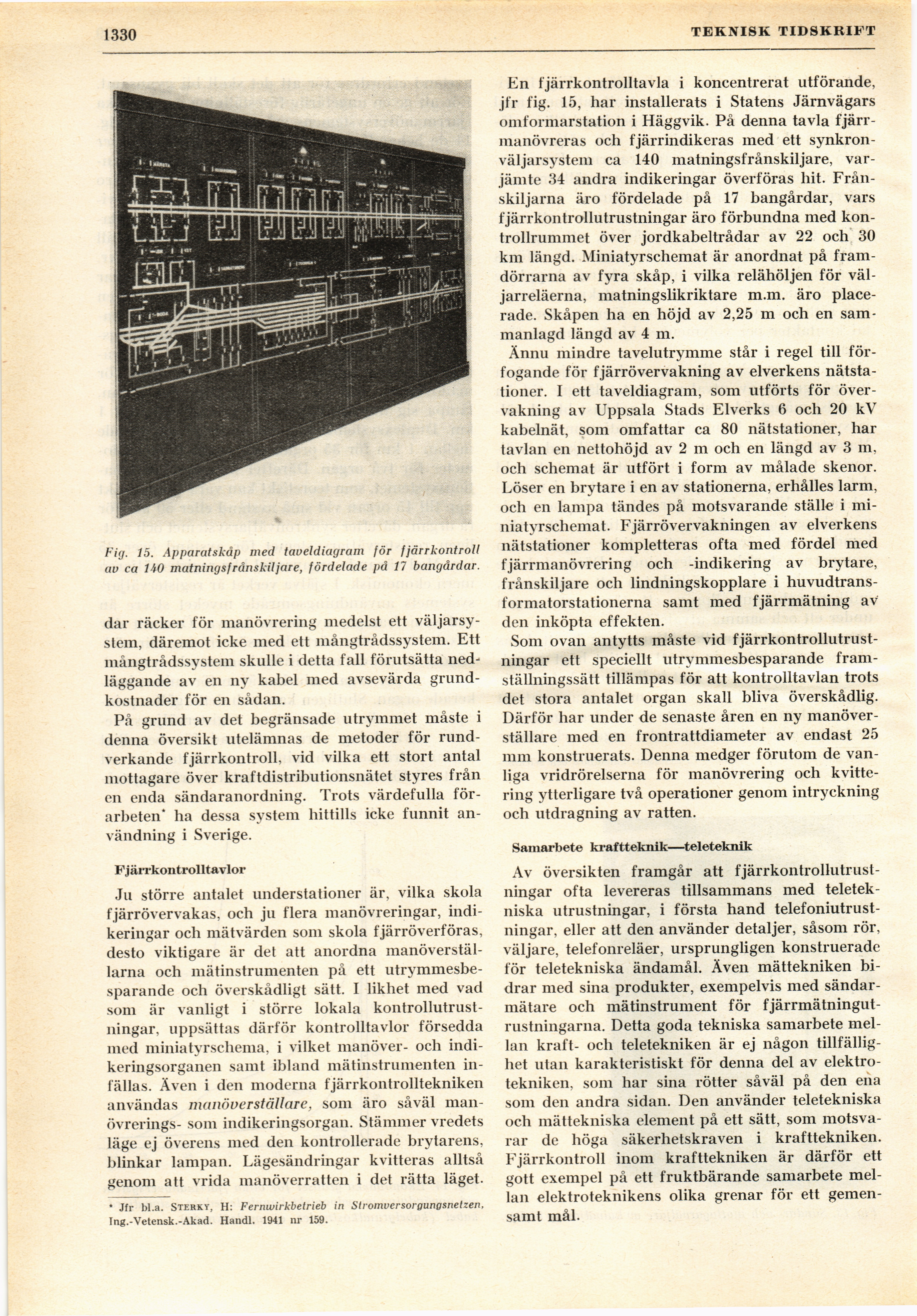

Fig. 15. Apparatskåp med taveldiagram för fjärrkontroll
av ca 140 matningsfrånskiljare, fördelade på 17 bangårdar.
dar räcker för manövrering medelst ett
väljarsy-stem, däremot icke med ett mångtrådssystem. Ett
mångtrådssystem skulle i detta fall förutsätta
nedläggande av en ny kabel med avsevärda
grundkostnader för en sådan.
På grund av det begränsade utrymmet måste i
denna översikt utelämnas de metoder för
rund-verkande fjärrkontroll, vid vilka ett stort antal
mottagare över kraftdistributionsnätet styres från
en enda sändaranordning. Trots värdefulla
förarbeten’ ha dessa system hittills icke funnit
användning i Sverige.
Fjärrkontrolltavlor
Ju större antalet understationer är, vilka skola
fjärrövervakas, och ju flera manövreringar,
indikeringar och mätvärden som skola fjärröverföras,
desto viktigare är det att anordna
manöverstäl-larna och mätinstrumenten på ett
utrymmesbesparande och överskådligt sätt. I likhet med vad
som är vanligt i större lokala
kontrollutrustningar, uppsättas därför kontrolltavlor försedda
med miniatyrschema, i vilket manöver- och
indikeringsorganen samt ibland mätinstrumenten
infällas. Även i den moderna fjärrkontrolltekniken
användas manöverställare, som äro såväl
manövrerings- som indikeringsorgan. Stämmer vredets
läge ej överens med den kontrollerade brytarens,
blinkar lampan. Lägesändringar kvitteras alltså
genom att vrida manöverratten i det rätta läget.
* Jfr bl.a. Sterky, H: Fernwirkbetrieb in Stromversorgungsnetzen,
Ing.-Vetensk.-Akad. Handl. 1941 nr 159.
En fjärrkontrolltavla i koncentrerat utförande,
jfr fig. 15, har installerats i Statens Järnvägars
omformarstation i Häggvik. På denna tavla
fjärr-manövreras och fjärrindikeras med ett
synkron-väljarsystem ca 140 matningsfrånskiljare,
varjämte 34 andra indikeringar överföras hit.
Från-skiljarna äro fördelade på 17 bangårdar, vars
fjärrkontrollutrustningar äro förbundna med
kontrollrummet över jordkabeltrådar av 22 och 30
km längd. Miniatyrschemat är anordnat på
fram-dörrarna av fyra skåp, i vilka relähöljen för
väl-jarreläerna, matningslikriktare m.m. äro
placerade. Skåpen ha en höjd av 2,25 m och en
sammanlagd längd av 4 m.
Ännu mindre tavelutrymme står i regel till
förfogande för fjärrövervakning av elverkens
nätstationer. I ett taveldiagram, som utförts för
övervakning av Uppsala Stads Elverks 6 och 20 kV
kabelnät, som omfattar ca 80 nätstationer, har
tavlan en nettohöjd av 2 m och en längd av 3 m,
och schemat är utfört i form av målade skenor.
Löser en brytare i en av stationerna, erhålles larm,
och en lampa tändes på motsvarande ställe i
miniatyrschemat. Fjärrövervakningen av elverkens
nätstationer kompletteras ofta med fördel med
fjärrmanövrering och -indikering av brytare,
frånskiljare och lindningskopplare i
huvudtrans-formatorstationerna samt med fjärrmätning av
den inköpta effekten.
Som ovan antytts måste vid
fjärrkontrollutrustningar ett speciellt utrymmesbesparande
framställningssätt tillämpas för att kontrolltavlan trots
det stora antalet organ skall bliva överskådlig.
Därför har under de senaste åren en ny
manöverställare med en frontrattdiameter av endast 25
mm konstruerats. Denna medger förutom de
vanliga vridrörelserna för manövrering och
kvittering ytterligare två operationer genom intryckning
och utdragning av ratten.
Samarbete kraftteknik—teleteknik
Av översikten framgår att
fjärrkontrollutrustningar ofta levereras tillsammans med
teletekniska utrustningar, i första hand
telefoniutrust-ningar, eller att den använder detaljer, såsom rör,
väljare, telefonreläer, ursprungligen konstruerade
för teletekniska ändamål. Även mättekniken
bidrar med sina produkter, exempelvis med
sändar-mätare och mätinstrument för
fjärrmätningut-rustningarna. Detta goda tekniska samarbete
mellan kraft- och teletekniken är ej någon
tillfällighet utan karakteristiskt för denna del av
elektrotekniken, som har sina rötter såväl på den ena
som den andra sidan. Den använder teletekniska
och mättekniska element på ett sätt, som
motsvarar de höga säkerhetskraven i krafttekniken.
Fjärrkontroll inom krafttekniken är därför ett
gott exempel på ett fruktbärande samarbete
mellan elektroteknikens olika grenar för ett
gemensamt mål.
