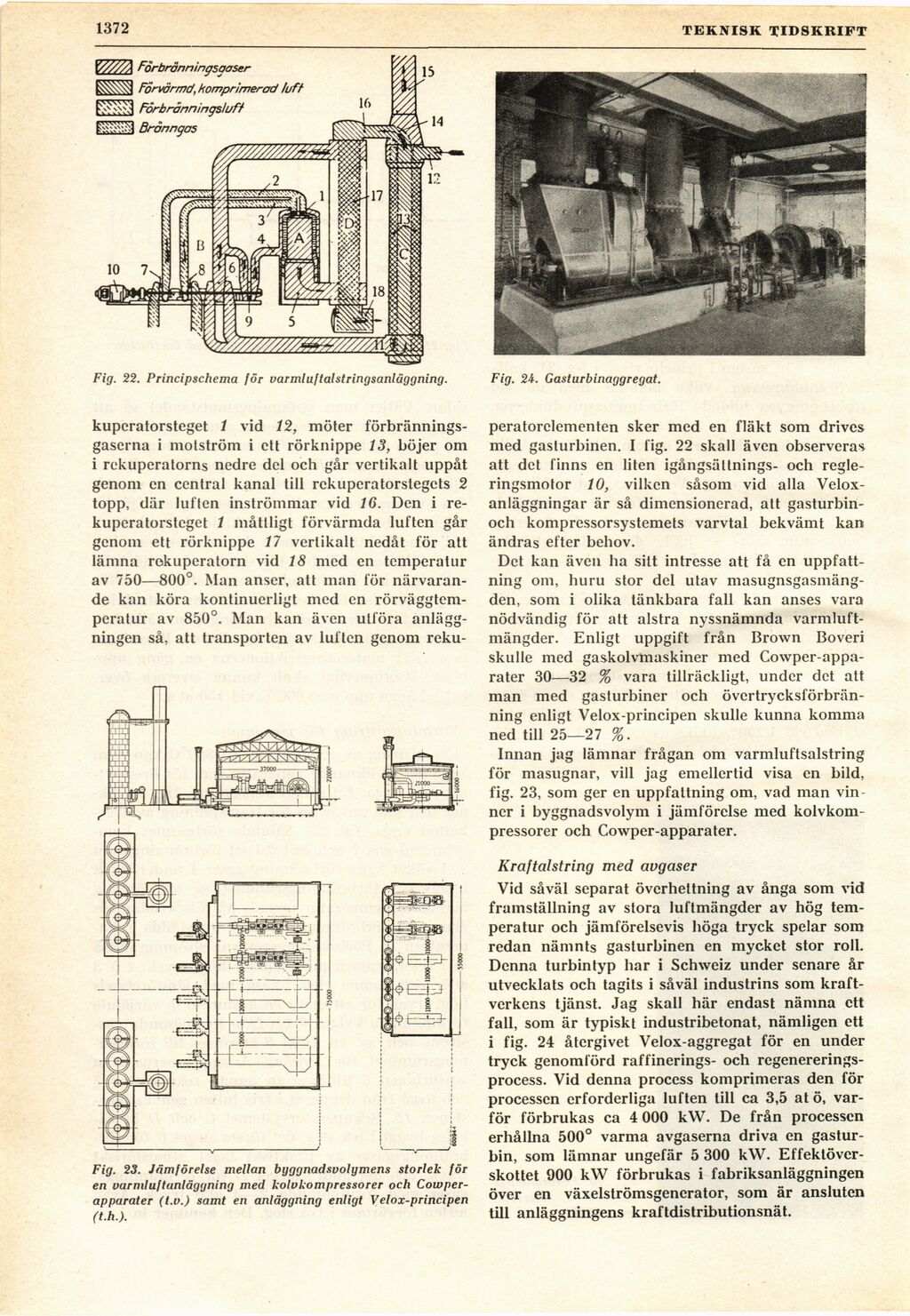

1372
TEKNISK TIDSKRIFT
Fig. 24. Gasturbinaggregat.
Fig. 22. Principschema för varmlu[talstringsanläggning.
kupcratorsteget 1 vid 12, möter
förbränningsgaserna i motström i ett rörknippe 13, böjer om
i rekuperatorns nedre del och går vertikalt uppåt
genom en central kanal till rekuperatorstegets 2
topp, där luften inströmmar vid 16. Den i
re-kuperatorsteget 1 måttligt förvärmda luften går
genom ett rörknippe 17 vertikalt nedåt för att
lämna rokuperatorn vid 18 med en temperatur
av 750—800°. Man anser, att man för
närvarande kan köra kontinuerligt med en
rörväggtem-peratur av 850°. Man kan även utföra
anläggningen så, att transporten av luften genom reku-
Fig. 23. Jämförelse mellan byggnadsvolymens storlek för
en varmluftanläggning med kolvkompressorer och
Cowper-apparater (t.v.) samt en anläggning enligt Velox-principen
(t.h.).
peratorelementen sker med en fläkt som drives
med gasturbinen. I lig. 22 skall även observeras
att det finns en liten igångsättnings- och
regleringsmotor 10, vilken såsom vid alla
Velox-anläggningar är så dimensionerad, att
gasturbin-och kompressorsystemets varvtal bekvämt kan
ändras efter behov.
Det kan även ha sitt intresse att få en
uppfattning om, huru stor del utav
masugnsgasmäng-den, som i olika tänkbara fall kan anses vara
nödvändig för att alstra nyssnämnda
varmluftmängder. Enligt uppgift från Brown Boveri
skulle med gaskolvmaskiner med
Cowper-appa-rater 30—32 % vara tillräckligt, under det att
man med gasturbiner och
övertrycksförbrän-ning enligt Velox-principen skulle kunna komma
ned till 25—27 %.
Innan jag lämnar frågan om varmluftsalstring
för masugnar, vill jag emellertid visa en bild,
fig. 23, som ger en uppfattning om, vad man vin
ner i byggnadsvolym i jämförelse med
kolvkompressorer och Cowper-apparater.
Kraftalstring med avgaser
Vid såväl separat överhettning av ånga som vid
framställning av stora luftmängder av hög
temperatur och jämförelsevis höga tryck spelar som
redan nämnts gasturbinen en mycket stor roll.
Denna turbintyp har i Schweiz under senare år
utvecklats och tagits i såväl industrins som
kraftverkens tjänst. Jag skall här endast nämna ett
fall, som är typiskt industribetonat, nämligen ett
i fig. 24 återgivet Velox-aggregat för en under
tryck genomförd raffinerings- och
regenererings-process. Vid denna process komprimeras den för
processen erforderliga luften till ca 3,5 at ö,
varför förbrukas ca 4 000 kW. De från processen
erhållna 500° varma avgaserna driva en
gasturbin, som lämnar ungefär 5 300 kW.
Effektöverskottet 900 kW förbrukas i fabriksanläggningen
över en växelströmsgenerator, som är ansluten
till anläggningens kraftdistributionsnät.
