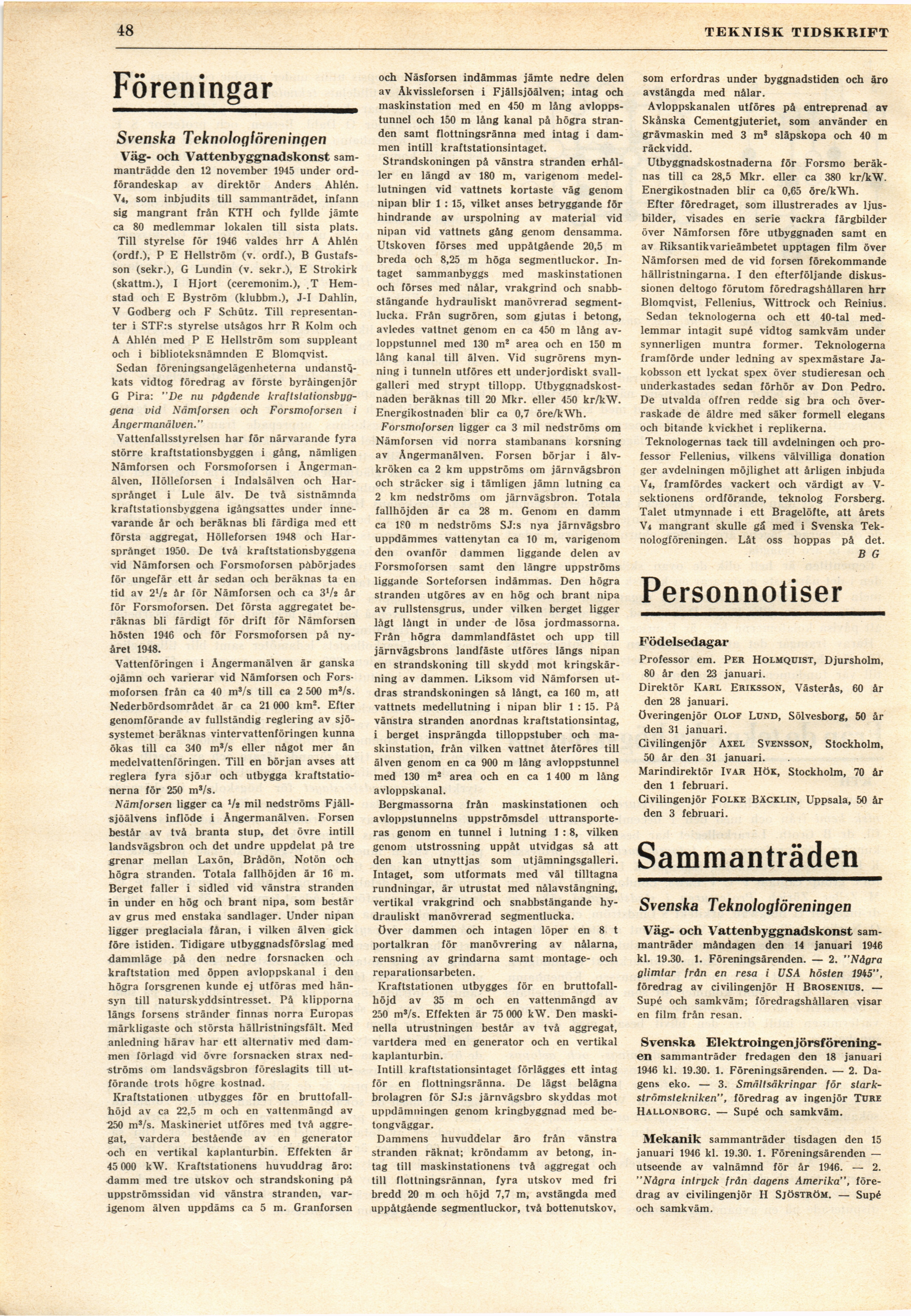

48

\ TEKNISK TIDSKRIFT

Föreningar

Svenska Teknologföreningen
Väg- och Vattenbyggnadskonst
sammanträdde den 12 november 1945 under
ordförandeskap av direktör Anders Ahlén.
Vi, som inbjudits till sammanträdet, infann
sig mangrant från KTH och fyllde jämte
ca 80 medlemmar lokalen till sista plats.
Till styrelse för 1946 valdes hrr A Ahlén
(ordf.), P E Hellström (v. ordf.), B
Gustafsson (sekr.), G Lundin (v. sekr.), E Strokirk
(skattm.), I Hjort (ceremonim.), T
Hemstad och E Byström (klubbm.), J-I Dahlin,
V Godberg och F Schutz. Till
representanter i STF:s styrelse utsàgos hrr B Kolm och
A Ahlén med P E Hellström som suppleant
och i biblioteksnämnden E Blomqvist.
Sedan föreningsangelägenheterna
undanstökats vidtog föredrag av förste byråingenjör
G Pira: "De nu pågående
kraftstationsbyg-gena vid Nämforsen och Forsmoforsen i
Ångermanälven."

Vattenfallsstyrelsen har för närvarande fyra
större kraftstationsbyggen i gång, nämligen
Nämforsen och Forsmoforsen i
Ångermanälven, Ilölleforsen i Indalsälven och
Harsprånget i Lule älv. De två sistnämnda
kraftstationsbyggena igångsattes under
innevarande år och beräknas bli färdiga med ett
första aggregat, Hölleforsen 1948 och
Harsprånget 1950. De två kraftstationsbyggena
vid Nämforsen och Forsmoforsen påbörjades
för ungefär ett år sedan och beräknas ta en
tid av 2V» år för Nämforsen och ca 3Vs år
för Forsmoforsen. Det första aggregatet
beräknas bli färdigt för drift för Nämforsen
hösten 1946 och för Forsmoforsen på
nyåret 1948.

Vattenföringen i Ängermanälven är ganska
ojämn och varierar vid Nämforsen och
Forsmoforsen från ca 40 m’/s till ca 2 500 ms/s.
Nederbördsområdet är ca 21 000 km2. Efter
genomförande av fullständig reglering av
sjösystemet beräknas vintervattenföringen kunna
ökas till ca 340 ms/s eller något mer än
medelvaltenföringen. Till en början avses att
reglera fyra sjöar och utbygga
kraftstationerna för 250 mVs.

Nämforsen ligger ca Vs mil nedströms
Fjällsjöälvens inflöde i Ängermanälven. Forsen
består av två branta slup, det övre intill
landsvägsbron och det undre uppdelat på tre
grenar mellan Laxön, Brådön, Notön och
högra stranden. Totala fallhöjden är 16 m.
Berget faller i sidled vid vänstra stranden
in under en hög och brant nipa, som består
av grus med enstaka sandlager. Under nipan
ligger preglaciala fåran, i vilken älven gick
före istiden. Tidigare utbyggnadsförslag med
dammläge på den nedre forsnacken och
kraftstation med öppen avloppskanal i den
högra forsgrenen kunde ej utföras med
hänsyn till naturskyddsintresset. På klipporna
längs forsens stränder finnas norra Europas
märkligaste och största hällristningsfält. Med
anledning härav har ett alternativ med
dammen förlagd vid övre forsnacken strax
nedströms om landsvägsbron föreslagits till
utförande trots högre kostnad.
Kraftstationen utbygges för en
bruttofallhöjd av ca 22,5 m och en vattenmängd av
250 ms/s. Maskineriet utföres med två
aggregat, vardera bestående av en generator
och en vertikal kaplanturbin. Effekten är
45 000 kW. Kraftstationens huvuddrag äro:
damm med tre utskov och strandskoning på
uppströmssidan vid vänstra stranden,
varigenom älven uppdäms ca 5 m. Granforsen

och Näsforsen indämmas jämte nedre delen
av Akvissleforsen i Fjällsjöälven; intag och
maskinstation med en 450 m lång
avloppstunnel och 150 m lång kanal på högra
stranden samt flottningsränna med intag i
dammen intill kraftstationsintaget.
Strandskoningen på vänstra stranden
erhåller en längd av 180 m, varigenom
medellutningen vid vattnets kortaste väg genom
nipan blir 1 : 15, vilket anses betryggande för
hindrande av urspolning av material vid
nipan vid vattnets gång genom densamma.
Utskoven förses med uppåtgående 20,5 m
breda och 8,25 m höga segmentluckor.
Intaget sammanbyggs med maskinstationen
och förses med nålar, vrakgrind och
snabb-stängande hydrauliskt manövrerad
segmentlucka. Från sugrören, som gjutas i betong,
avledes vattnet genom en ca 450 m lång
avloppstunnel med 130 m2 area och en 150 m
lång kanal till älven. Vid sugrörens
mynning i tunneln utföres ett underjordiskt
svall-galleri med strypt tillopp.
Utbyggnadskostnaden beräknas till 20 Mkr. eller 450 kr/kW.
Energikostnaden blir ca 0,7 öre/kWh.
Forsmoforsen ligger ca 3 mil nedströms om
Nämforsen vid norra stambanans korsning
av Ängermanälven. Forsen börjar i
älvkröken ca 2 km uppströms om järnvägsbron
och sträcker sig i tämligen jämn lutning ca
2 km nedströms om järnvägsbron. Totala
fallhöjden är ca 28 m. Genom en damm
ca 1F0 m nedströms SJ:s nya järnvägsbro
uppdämmes vattenytan ca 10 m, varigenom
den ovanför dammen liggande delen av
Forsmoforsen samt den längre uppströms
liggande Sorteforsen indämmas. Den högra
stranden utgöres av en hög och brant nipa
av rullstensgrus, under vilken berget ligger
lågt långt in under de lösa jordmassorna.
Från högra dammlandfästet och upp till
järnvägsbrons landfäste utföres längs nipan
en strandskoning till skydd mot
kringskär-ning av dammen. Liksom vid Nämforsen
ut-dras strandskoningen så långt, ca 160 m, att
vattnets medellutning i nipan blir 1 : 15. På
vänstra stranden anordnas kraftstationsintag,
i berget insprängda tilloppstuber och
maskinstation, från vilken vattnet återföres till
älven genom en ca 900 m lång avloppstunnel
med 130 mä area och en ca 1 400 m lång
avloppskanal.

Bergmassorna från maskinstationen och
avloppslunnelns uppströmsdel
uttransporte-ras genom en tunnel i lutning 1 : 8, vilken
genom utslrossning uppåt utvidgas så att
den kan utnyttjas som utjämningsgalleri.
Intaget, som utformats med väl tilltagna
rundningar, är utrustat med nålavstängning,
vertikal vrakgrind och snabbstängande
hydrauliskt manövrerad segmentlucka,
över dammen och intagen löper en 8 t
portalkran för manövrering av nålarna,
rensning av grindarna samt montage- och
reparationsarbeten.

Kraftstationen utbygges för en
bruttofallhöjd av 35 m och en vattenmängd av
250 ms/s. Effekten är 75 000 kW. Den
maskinella utrustningen består av två aggregat,
vartdera med en generator och en vertikal
kaplanturbin.

Intill kraftstationsintaget förlägges ett intag
för en flottningsränna. De lägst belägna
brolagren för SJ:s järnvägsbro skyddas mot
uppdämningen genom kringbyggnad med
betongväggar.

Dammens huvuddelar äro från vänstra
stranden räknat; kröndamm av betong,
intag till maskinstationens två aggregat och
till flottningsrännan, fyra utskov med fri
bredd 20 m och höjd 7,7 m, avstängda med
uppåtgående segmentluckor, två bottenutskov,

som erfordras under byggnadstiden och äro
avstängda med nålar.

Avloppskanalen utföres på entreprenad av
Skånska Cementgjuteriet, som använder en
grävmaskin med 3 ms släpskopa och 40 m
räckvidd.

Utbyggnadskostnaderna för Forsmo
beräknas till ca 28,5 Mkr. eller ca 380 kr/kW.
Energikostnaden blir ca 0,65 öre/kWh.
Efter föredraget, som illustrerades av
ljusbilder, visades en serie vackra färgbilder
över Nämforsen före utbyggnaden samt en
av Biksantikvarieämbetet upptagen film över
Nämforsen med de vid forsen förekommande
hällristningarna. I den efterföljande
diskussionen deltogo förutom föredragshållaren hrr
Blomqvist, Fellenius, Wittrock och Beinius.
Sedan teknologerna och ett 40-tal
medlemmar intagit supé vidtog samkväm under
synnerligen muntra former. Teknologerna
framförde under ledning av spexmästare
Jakobsson ett lyckat spex över studieresan och
underkastades sedan förhör av Don Pedro.
De utvalda offren redde sig bra och
överraskade de äldre med säker formell elegans
och bitande kvickhet i replikerna.
Teknologernas tack till avdelningen och
professor Fellenius, vilkens välvilliga donation
ger avdelningen möjlighet att årligen inbjuda
V4, framfördes vackert och värdigt av
V-sektionens ordförande, teknolog Forsberg.
Talet utmynnade i ett Bragelöfte, att årets
V4 mangrant skulle gå med i Svenska
Teknologföreningen. Låt oss hoppas på det.

B G

Personnotiser

Födelsedagar

Professor em. Per Holmquist, Djursholm,
80 år den 23 januari.

Direktör Karl Eriksson, Västerås, 60 år
den 28 januari.

Överingenjör Olof Lund, Sölvesborg, 50 år
den 31 januari.

Civilingenjör Axel Svensson, Stockholm,
50 år den 31 januari.

Marindirektör Ivar Hök, Stockholm, 70 år
den 1 februari.

Civilingenjör Folke Bäcklin, Uppsala, 50 år
den 3 februari.

Sammanträden

Svenska Teknologföreningen

Väg- och Vattenbyggnadskonst
sammanträder måndagen den 14 januari 1946
kl. 19.30. 1. Föreningsärenden. — 2. "Några
glimtar från en resa i USA hösten 1915",
föredrag av civilingenjör H Brosenius. —
Supé och samkväm; föredragshållaren visar
en film från resan.

Svenska Elektroingenjörsförening-

en sammanträder fredagen den 18 januari
1946 kl. 19.30. 1. Föreningsärenden. — 2.
Dagens eko. — 3. Smältsäkringar för
starkströmstekniken", föredrag av ingenjör Ture
Hallonborg. — Supé och samkväm.

Mekanik sammanträder tisdagen den 15
januari 1946 kl. 19.30. 1. Föreningsärenden —
utseende av valnämnd för år 1946. — 2.
"Några intryck frän dagens Amerika",
föredrag av civilingenjör H Sjöström. — Supé
och samkväm.
