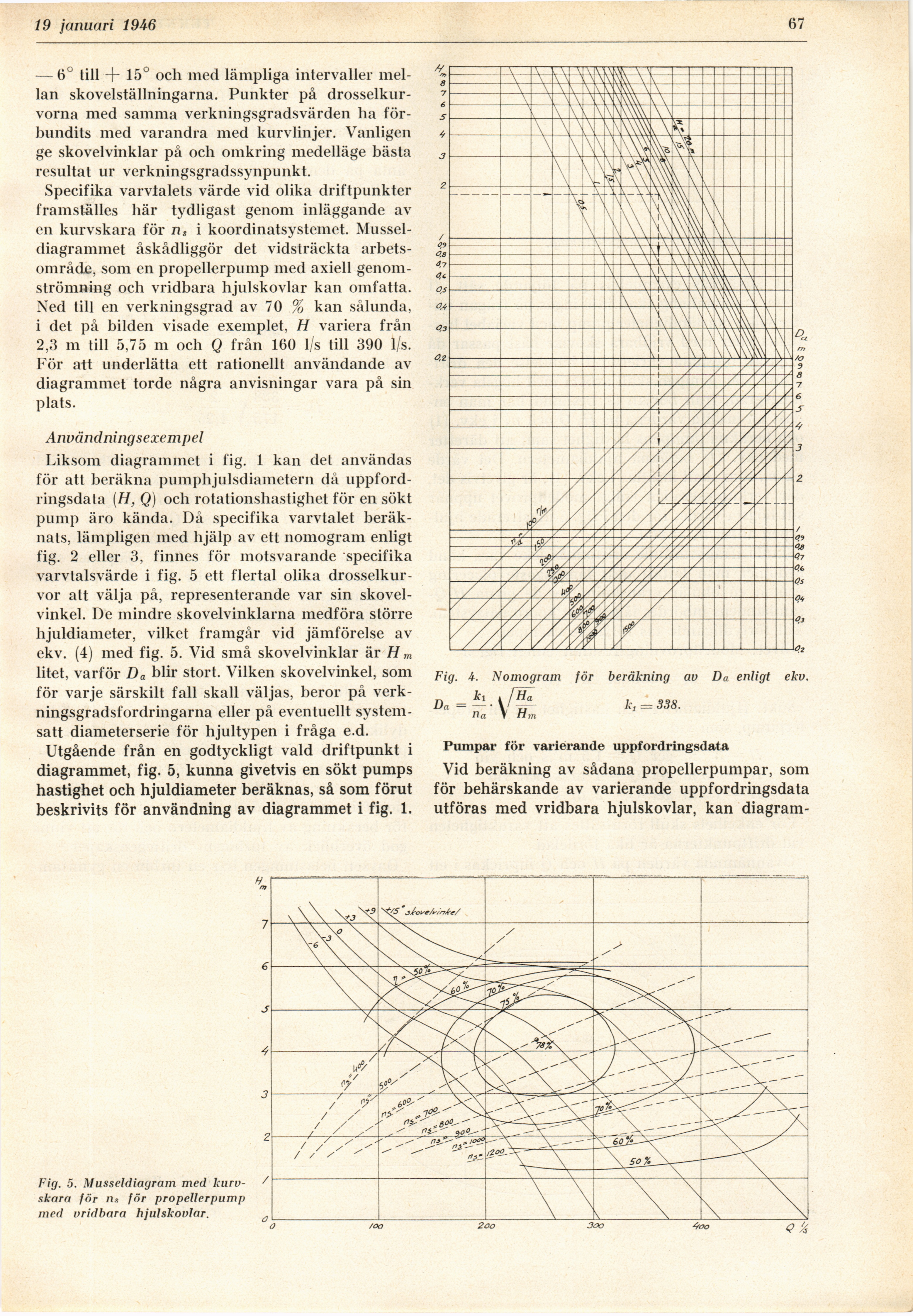

12 januari 1946
j 67
— 6 till -f- 15° och med lämpliga intervaller
mellan skovelställningarna. Punkter på
drosselkur-vorna med samma verkningsgradsvärden ha
förbundits med varandra med kurvlinjer. Vanligen
ge skovelvinklar på och omkring medelläge bästa
resultat ur verkningsgradssynpunkt.
Specifika varvtalets värde vid olika driftpunkter
framställes här tydligast genom inläggande av
en kurvskara för ns i koordinatsystemet.
Mussel-diagrammet åskådliggör det vidsträckta
arbetsområde, som en propellerpump med axiell
genomströmning och vridbara hjulskovlar kan omfatta.
Ned till en verkningsgrad av 70 % kan sålunda,
i det på bilden visade exemplet, H variera från
2,3 m till 5,75 m och Q från 160 1/s till 390 1/s.
För att underlätta ett rationellt användande av
diagrammet torde några anvisningar vara på sin
plats.
Aiwändningsexempel
Liksom diagrammet i fig. 1 kan det användas
för att beräkna pumphjulsdiametern då
uppfordringsdata [fi, Q) och rotationshastighet för en sökt
pump äro kända. Då specifika varvtalet
beräknats, lämpligen med hjälp av ett nomogram enligt
fig. 2 eller 3, finnes för motsvarande specifika
varvtalsvärde i fig. 5 ett flertal olika
drosselkur-vor att välja på, representerande var sin
skovel-vinkel. De mindre skovelvinklarna medföra större
hjuldiameter, vilket framgår vid jämförelse av
ekv. (4) med fig. 5. Vid små skovelvinklar är H m
litet, varför Da blir stort. Vilken skovelvinkel, som
för varje särskilt fall skall väljas, beror på
verkningsgradsfordringarna eller på eventuellt
system-satt diameterserie för hjultypen i fråga e.d.
Utgående från en godtyckligt väld driftpunkt i
diagrammet, fig. 5, kunna givetvis en sökt pumps
hastighet och hjuldiameter beräknas, så som förut
beskrivits för användning av diagrammet i fig. 1.
Fig. 4. Nomogram för beräkning av Da enligt ekv.
Da = kl . V/"* 1^ = 338.
na \ Hm
Pumpar för varierande uppfordringsdata
Vid beräkning av sådana propellerpumpar, som
för behärskande av varierande uppfordringsdata
utföras med vridbara hjulskovlar, kan diagram-
Fig. 5. Musseldiagram med
kurvskara för n» för propellerpump
med vridbara hjulskovlar.
