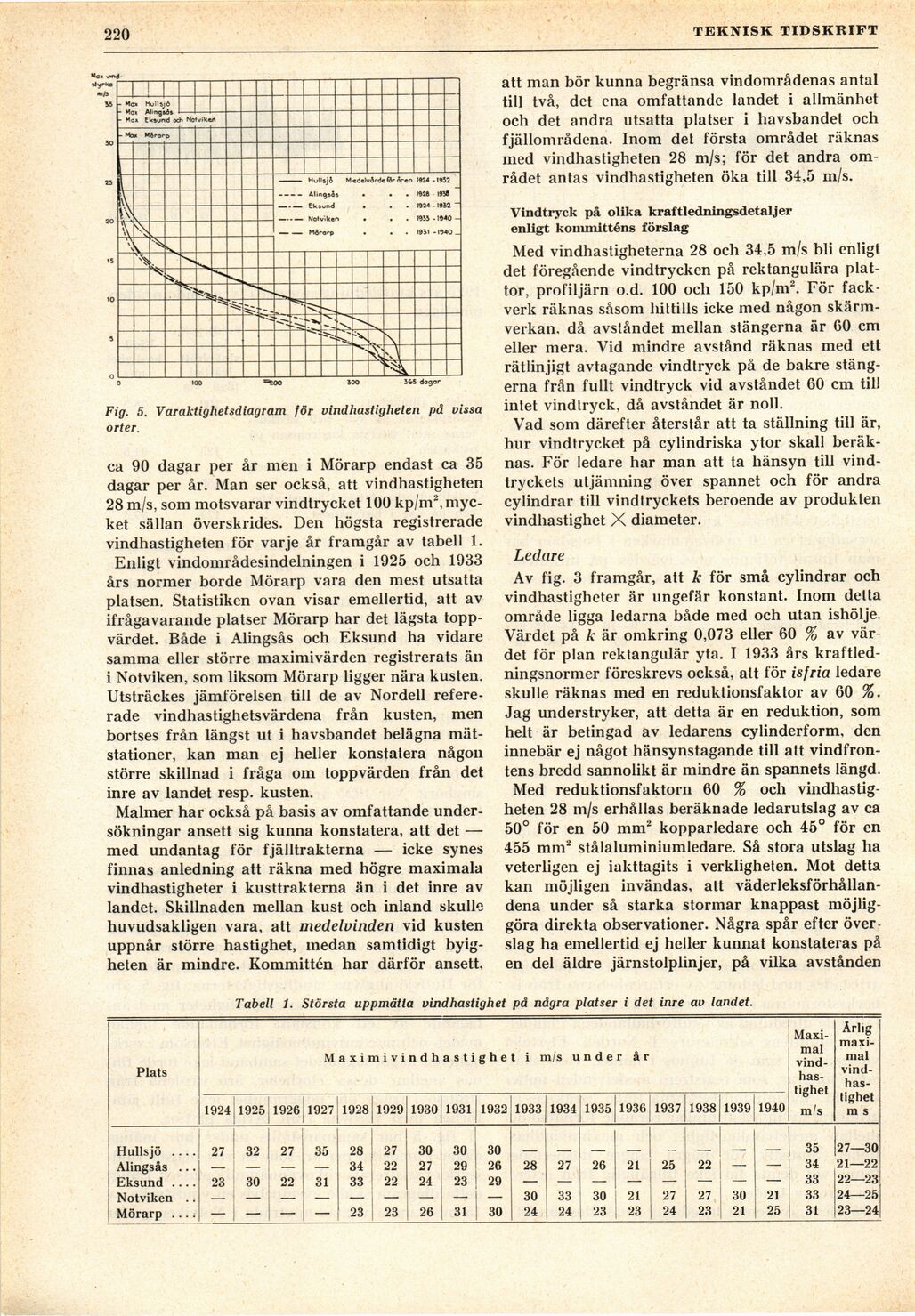

220
\ TEKNISK TIDSKRIFT
Fig. 5. Varaktighetsdiagram för vind hastigheten på vissa
orter.
ca 90 dagar per år men i Mörarp endast ca 35
dagar per år. Man ser också, att vindhastigheten
28 m/s, som motsvarar vindtrycket 100 kp/m2,
mycket sällan överskrides. Den högsta registrerade
vindhastigheten för varje år framgår av tabell 1.
Enligt vindområdesindelningen i 1925 och 1933
års normer borde Mörarp vara den mest utsatta
platsen. Statistiken ovan visar emellertid, att av
ifrågavarande platser Mörarp har det lägsta
toppvärdet. Både i Alingsås och Eksund ha vidare
samma eller större maximivärden registrerats än
i Notviken, som liksom Mörarp ligger nära kusten.
Utsträckes jämförelsen till de av Nordell
refererade vindhastighetsvärdena från kusten, men
bortses från längst ut i havsbandet belägna
mätstationer, kan man ej heller konstatera någon
större skillnad i fråga om toppvärden från det
inre av landet resp. kusten.
Malmer har också på basis av omfattande
undersökningar ansett sig kunna konstatera, att det —
med undantag för fjälltrakterna — icke synes
finnas anledning att räkna med högre maximala
vindhastigheter i kusttrakterna än i det inre av
landet. Skillnaden mellan kust och inland skulle
huvudsakligen vara, att medelvinden vid kusten
uppnår större hastighet, medan samtidigt
byig-heten är mindre. Kommittén har därför ansett.
att man bör kunna begränsa vindområdenas antal
till två, det ena omfattande landet i allmänhet
och det andra utsatta platser i havsbandet och
fjällområdena. Inom det första området räknas
med vindhastigheten 28 m/s; för det andra
området antas vindhastigheten öka till 34,5 m/s.
Vindtryck på olika kraftledningsdetaljer
enligt kommitténs förslag
Med vindhastigheterna 28 och 34,5 m/s bli enligt
det föregående vindtrycken på rektangulära
plattor, profiljärn o.d. 100 och 150 kp/m2. För
fackverk räknas såsom hittills icke med någon
skärmverkan. då avståndet mellan stängerna är 60 cm
eller mera. Vid mindre avstånd räknas med ett
rätlinjigt avtagande vindtryck på de bakre
stängerna från fullt vindtryck vid avståndet 60 cm til!
intet vindtryck, då avståndet är noll.
Vad som därefter återstår att ta ställning till är,
hur vindtrycket på cylindriska ytor skall
beräknas. För ledare har man att ta hänsyn till
vindtryckets utjämning över spännet och för andra
cylindrar till vindtryckets beroende av produkten
vindhastighet X diameter.
Ledare
Av fig. 3 framgår, att k för små cylindrar och
vindhastigheter är ungefär konstant. Inom detta
område ligga ledarna både med och utan ishölje.
Värdet på k är omkring 0,073 eller 60 % av
värdet för plan rektangulär yta. I 1933 års
kraftledningsnormer föreskrevs också, alt för isfria ledare
skulle räknas med en reduktionsfaktor av 60 %.
Jag understryker, att detta är en reduktion, som
helt är betingad av ledarens cylinderform, den
innebär ej något hänsynstagande till att
vindfrontens bredd sannolikt är mindre än spännets längd.
Med reduktionsfaktorn 60 % och
vindhastigheten 28 m/s erhållas beräknade ledarutslag av ca
50° för en 50 mm2 kopparledare och 45° för en
455 mm2 stålaluminiumledare. Så stora utslag ha
veterligen ej iakttagits i verkligheten. Mot detta
kan möjligen invändas, att
väderleksförhållandena under så starka stormar knappast
möjliggöra direkta observationer. Några spår efter
överslag ha emellertid ej heller kunnat konstateras på
en del äldre järnstolplinjer, på vilka avstånden
Tabell 1. Största uppmätta vindhastighet på några platser i det inre av landet.
Plats M a x i ni i v i n d h a s t i g h e t i m/s under år [-Maximal vind-hastighet-] {+Maxi- mal vind- has- tighet+} m’s Ärlig
maximal vindhastighet m s
1924 1925 1926 1927 1928 1929 1930 1931 1932 1933 1934 1935 1936 1937 1938 1939 1940
Hullsjö .... 27 32 27 35 28 27 30 30 30 35 27—30
Alingsås ... — — — — 34 22 27 29 26 28 27 26 21 25 22 — — 34 21—22
Eksund .... 23 30 22 31 33 22 24 23 29 — — — — — — _ — 33 22—23
Notviken .. — — — — — — — 30 33 30 21 27 27 30 21 33 24—25
Mörarp .... — — — — 23 23 26 31 30 24 24 23 23 24 23 21 25 31 23—24
