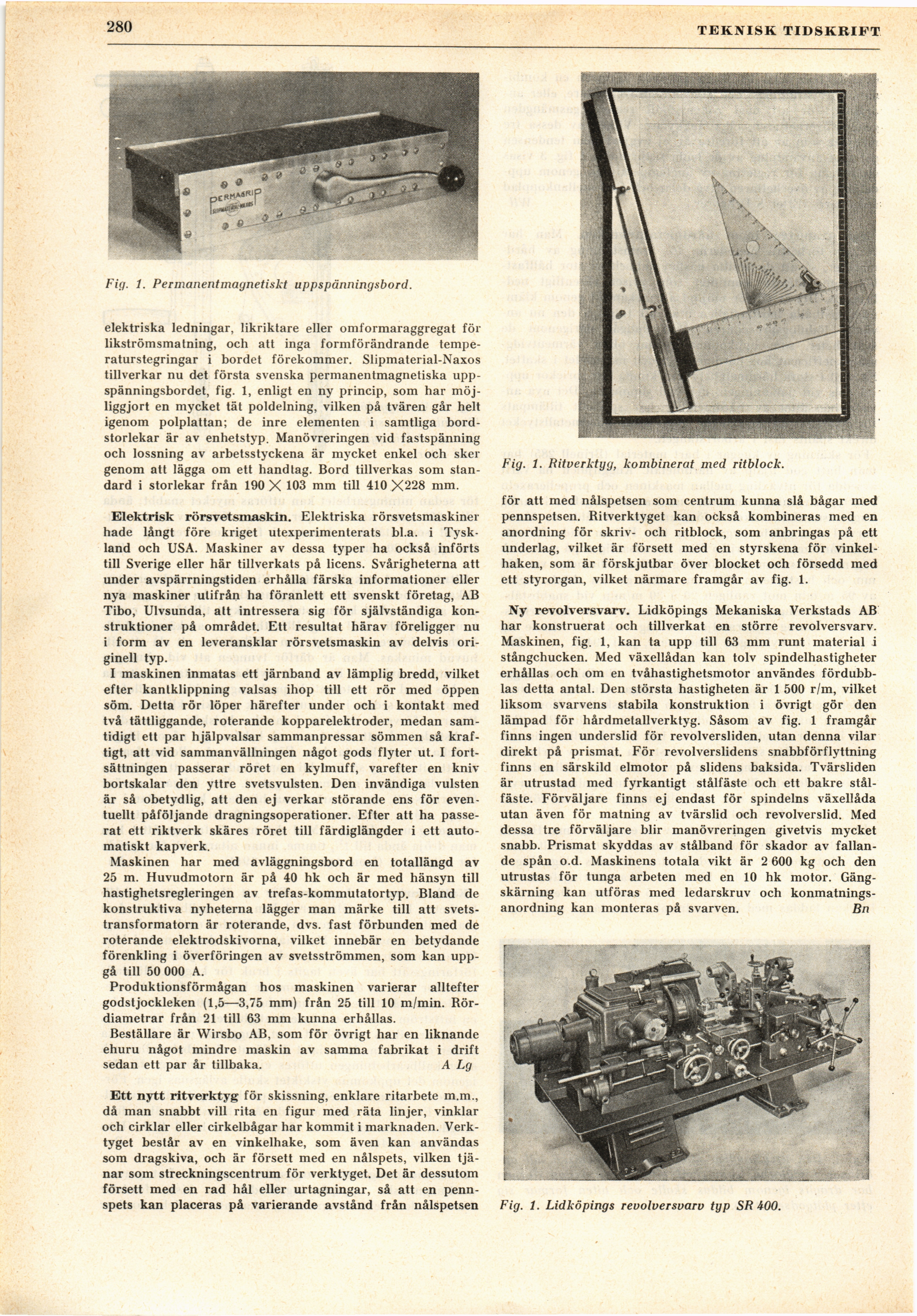

280
\ TEKNISK TIDSKRIFT
Fig. 1. Permanentmagnetiskt uppspänningsbord.
elektriska ledningar, likriktare eller omformaraggregat för
likströmsmatning, och att inga formförändrande
temperaturstegringar i bordet förekommer. Slipmaterial-Naxos
tillverkar nu det första svenska permanentmagnetiska
upp-spänningsbordet, fig. 1, enligt en ny princip, som har
möjliggjort en mycket tät poldelning, vilken på tvären går helt
igenom polplattan; de inre elementen i samtliga
bordstorlekar är av enhetstyp. Manövreringen vid fastspänning
och lossning av arbetsstyckena är mycket enkel och sker
genom att lägga om ett handtag. Bord tillverkas som
standard i storlekar från 190 X 103 mm till 410 X228 mm.
Elektrisk rörsvetsmaskin. Elektriska rörsvetsmaskiner
hade långt före kriget utexperimenterats bl.a. i
Tyskland och USA. Maskiner av dessa typer ha också införts
till Sverige eller här tillverkats på licens. Svårigheterna att
under avspärrningstiden erhålla färska informationer eller
nya maskiner utifrån ha föranlett ett svenskt företag, AB
Tibo, Ulvsunda, alt intressera sig för självständiga
konstruktioner på området. Ett resultat härav föreligger nu
i form av en leveransklar rörsvetsmaskin av delvis
originell typ.
I maskinen inmatas ett järnband av lämplig bredd, vilket
efter kanlklippning valsas ihop till ett rör med öppen
söm. Detta rör löper härefter under och i kontakt med
två tättliggande, roterande kopparelektroder, medan
samtidigt ett par hjälpvalsar sammanpressar sömmen så
kraftigt, att vid sammanvällningen något gods flyter ut. I
fortsättningen passerar röret en kylmuff, varefter en kniv
bortskalar den yttre svetsvulsten. Den invändiga vulsten
är så obetydlig, att den ej verkar störande ens för
eventuellt påföljande dragningsoperationer. Efter att ha
passerat ett riktverk skäres röret till färdiglängder i ett
automatiskt kapverk.
Maskinen har med avläggningsbord en totallängd av
25 m. Huvudmotorn är på 40 hk och är med hänsyn till
hastighetsregleringen av trefas-kommutatortyp. Bland de
konstruktiva nyheterna lägger man märke till att
svets-transformatorn är roterande, dvs. fast förbunden med de
roterande elektrodskivorna, vilket innebär en betydande
förenkling i överföringen av svetsströmmen, som kan
uppgå till 50 000 A.
Produktionsförmågan hos maskinen varierar alltefter
godstjockleken (1,5—3,75 mm) från 25 till 10 m/min.
Rördiametrar från 21 till 63 mm kunna erhållas.
Beställare är Wirsbo AB, som för övrigt har en liknande
ehuru något mindre maskin av samma fabrikat i drift
sedan ett par år tillbaka. A Lg
Ett nytt ritverktyg för skissning, enklare ritarbete m.m.,
då man snabbt vill rita en figur med räta linjer, vinklar
och cirklar eller cirkelbågar har kommit i marknaden.
Verktyget består av en vinkelhake, som även kan användas
som dragskiva, och är försett med en nålspets, vilken
tjänar som streckningscentrum för verktyget. Det är dessutom
försett med en rad hål eller urtagningar, så att en
penn-spets kan placeras på varierande avstånd från nålspetsen
mz*:* s&salææs&røæ
Fig. 1. Ritverktyg, kombinerat med ritblock.
för att med nålspetsen som centrum kunna slå bågar med
pennspetsen. Ritverktyget kan också kombineras med en
anordning för skriv- och ritblock, som anbringas på ett
underlag, vilket är försett med en styrskena för
vinkelhaken, som är förskjutbar över blocket och försedd med
ett styrorgan, vilket närmare framgår av fig. 1.
Ny revolversvarv. Lidköpings Mekaniska Verkstads AB
har konstruerat och tillverkat en större revolversvarv.
Maskinen, fig. 1, kan ta upp till 63 mm runt material i
stångchucken. Med växellådan kan tolv spindelhastigheter
erhållas och om en tvåhastighetsmotor användes
fördubblas detta antal. Den största hastigheten är 1 500 r/m, vilket
liksom svarvens stabila konstruktion i övrigt gör den
lämpad för hårdmetallverktyg. Såsom av fig. 1 framgår
finns ingen underslid för revolversliden, utan denna vilar
direkt på prismat. För revolverslidens snabbförflyttning
finns en särskild elmotor på slidens baksida. Tvärsliden
är utrustad med fyrkantigt stålfäste och ett bakre
stålfäste. Förväljare finns ej endast för spindelns växellåda
utan även för matning av tvärslid och revolverslid. Med
dessa tre förväljare blir manövreringen givetvis mycket
snabb. Prismat skyddas av stålband för skador av
fallande spån o.d. Maskinens totala vikt är 2 600 kg och den
utrustas för tunga arbeten med en 10 hk motor.
Gängskärning kan utföras med ledarskruv och
konmatnings-anordning kan monteras på svarven. Bn
Fig. 1. Lidköpings revolversvarv typ SR 400.
