356
TEKNISK TIDSKRIFT

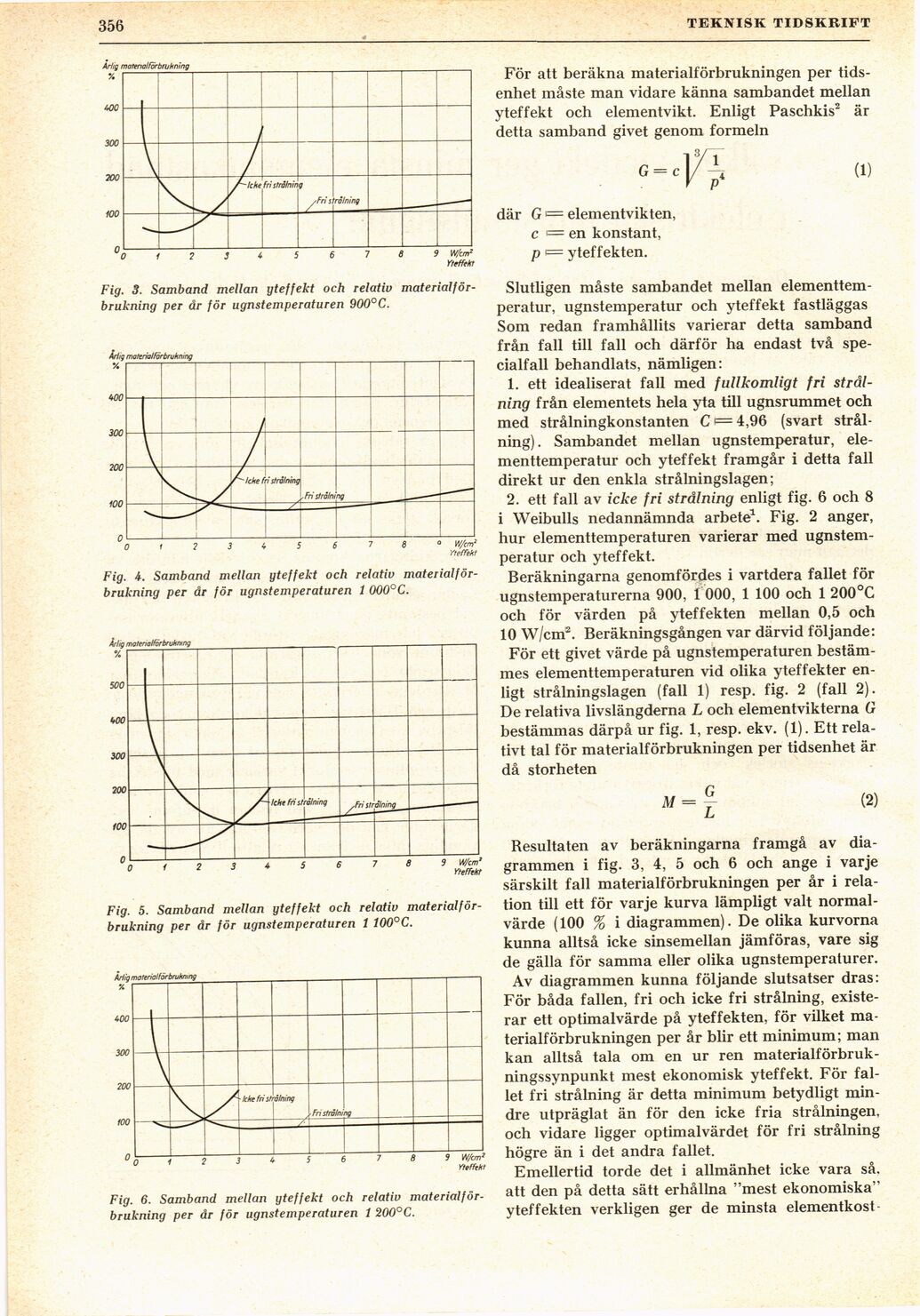

Fig. 3. Samband mellan yteffekt och relativ
materialförbrukning per år för ugnstemperaturen 900°C.
Fig. 4. Samband mellan yteffekt och relativ
materialförbrukning per år för ugnstemperaturen 1 000°C.
Fig. 5. Samband mellan yteffekt och relativ
materialförbrukning per år för ugnstemperaturen 1 100°C.
Fig. 6. Samband mellan yteffekt och relativ
materialförbrukning per år för ugnstemperaturen 1 200°C.
För att beräkna materialförbrukningen per
tidsenhet måste man vidare känna sambandet mellan
yteffekt och elementvikt. Enligt Paschkis2 är
detta samband givet genom formeln
G =
-n
(i)
där G >= elementvikten,
c i= en konstant,
p f= yteffekten.
Slutligen måste sambandet mellan
elementtemperatur, ugnstemperatur och yteffekt fastläggas
Som redan framhållits varierar detta samband
från fall till fall och därför ha endast två
specialfall behandlats, nämligen:
1. ett idealiserat fall med fullkomligt fri
strålning från elementets hela yta till ugnsrummet och
med strålningkonstanten C i= 4,96 (svart
strålning). Sambandet mellan ugnstemperatur,
elementtemperatur och yteffekt framgår i detta fall
direkt ur den enkla strålningslagen;
2. ett fall av icke fri strålning enligt fig. 6 och 8
i Weibulls nedannämnda arbete1. Fig. 2 anger,
hur elementtemperaturen varierar med
ugnstemperatur och yteffekt.
Beräkningarna genomfördes i vartdera fallet för
ugnstemperaturerna 900, 1 000, 1 100 och 1 200°C
och för värden på yteffekten mellan 0,5 och
10 W/cm2. Beräkningsgången var därvid följande:
För ett givet värde på ugnstemperaturen
bestämmes elementtemperaturen vid olika yteffekter
enligt strålningslagen (fall 1) resp. fig. 2 (fall 2).
De relativa livslängderna L och elementvikterna G
bestämmas därpå ur fig. 1, resp. ekv. (1). Ett
relativt tal för materialförbrukningen per tidsenhet är
då storheten
M = | (2)
Resultaten av beräkningarna framgå av
diagrammen i fig. 3, 4, 5 och 6 och ånge i varje
särskilt fall materialförbrukningen per år i
relation till ett för varje kurva lämpligt valt
normalvärde (100 % i diagrammen). De olika kurvorna
kunna alltså icke sinsemellan jämföras, vare sig
de gälla för samma eller olika ugnstemperaturer.
Av diagrammen kunna följande slutsatser dras:
För båda fallen, fri och icke fri strålning,
existerar ett optimalvärde på yteffekten, för vilket
materialförbrukningen per år blir ett minimum; man
kan alltså tala om en ur ren
materialförbruk-ningssynpunkt mest ekonomisk yteffekt. För
fallet fri strålning är detta minimum betydligt
mindre utpräglat än för den icke fria strålningen,
och vidare ligger optimalvärdet för fri strålning
högre än i det andra fallet.
Emellertid torde det i allmänhet icke vara så.
att den på detta sätt erhållna "mest ekonomiska"
yteffekten verkligen ger de minsta elementkost-
