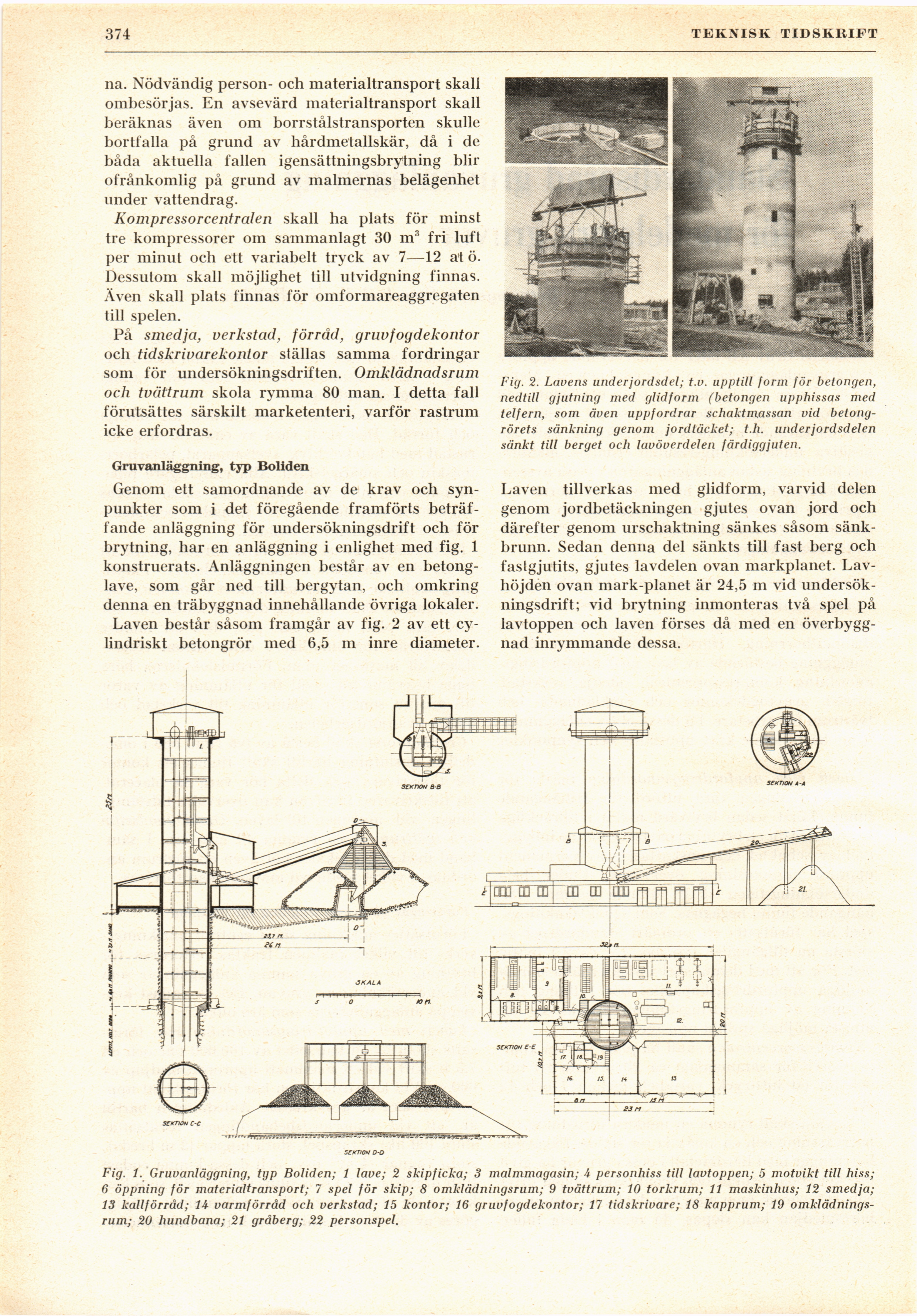

374
TEKNISK TIDSKRIFT
na. Nödvändig person- och materialtransport skall
ombesörjas. En avsevärd materialtransport skall
beräknas även om borrstålstransporten skulle
bortfalla på grund av hårdmetallskär, då i de
båda aktuella fallen igensättningsbrytning blir
ofrånkomlig på grund av malmernas belägenhet
under vattendrag.
Kompressorcentralen skall ha plats för minst
tre kompressorer om sammanlagt 30 m3 fri luft
per minut och ett variabelt tryck av 7—12 at ö.
Dessutom skall möjlighet till utvidgning finnas.
Även skall plats finnas för omformareaggregaten
till spelen.
På smedja, verkstad, förråd, gruvfogdekontor
och tidskrivarekonior ställas samma fordringar
som för undersökningsdriften. Omklädnadsrum
ocli tvättrum skola rymma 80 man. I detta fall
förutsättes särskilt marketenteri, varför rastrum
icke erfordras.
Gruvanläggning, typ Boliden
Genom ett samordnande av de krav och
synpunkter som i det föregående framförts
beträffande anläggning för undersökningsdrift och för
brytning, har en anläggning i enlighet med fig. 1
konstruerats. Anläggningen består av en
betong-lave, som går ned till bergytan, och omkring
denna en träbyggnad innehållande övriga lokaler.
Laven består såsom framgår av fig. 2 av ett
cylindriskt betongrör med 6,5 m inre diameter.
Fig. 2. Lavens underjordsdel; t.v. upptill form för betongen,
nedtill gjutning med glidform (betongen upphissas med
telfern, som även uppfordrar schaktmassan vid
betong-rörets sänkning genom jordtäcket; t.h. underjordsdelen
sänkt till berget och lavöverdelen färdiggjuten.
Laven tillverkas med glidform, varvid delen
genom jordbetäckningen gjutes ovan jord och
därefter genom urschaktning sänkes såsom
sänk-brunn. Sedan denna del sänkts till fast berg och
fastgjutits, gjutes lavdelen ovan markplanet.
Lavhöjden ovan mark-planet är 24,5 m vid
undersökningsdrift; vid brytning inmonteras två spel på
lavtoppen och laven förses då med en
överbyggnad inrymmande dessa.
SCKTtOH a-o
Fig. 1. Gruvanläggning, typ Boliden; 1 lave; 2 skipficka; 3 malmmagasin; 4 personhiss till lavtoppen; 5 motvikt till hiss;
6 öppning för materialtransport; 7 spel för skip; 8 omklädningsrum; 9 tvättrum; 10 torkrum; 11 maskinhus; 12 smedja;
13 kallförråd; 14 varmförråd och verkstad; 15 kontor; 16 gruvfogdekontor; 17 tidskrivare; 18 kapprum; 19
omklädningsrum; 20 hundbana; 21 gråberg; 22 personspel.
