i08i)
TEKNISK TIDSKRIFT

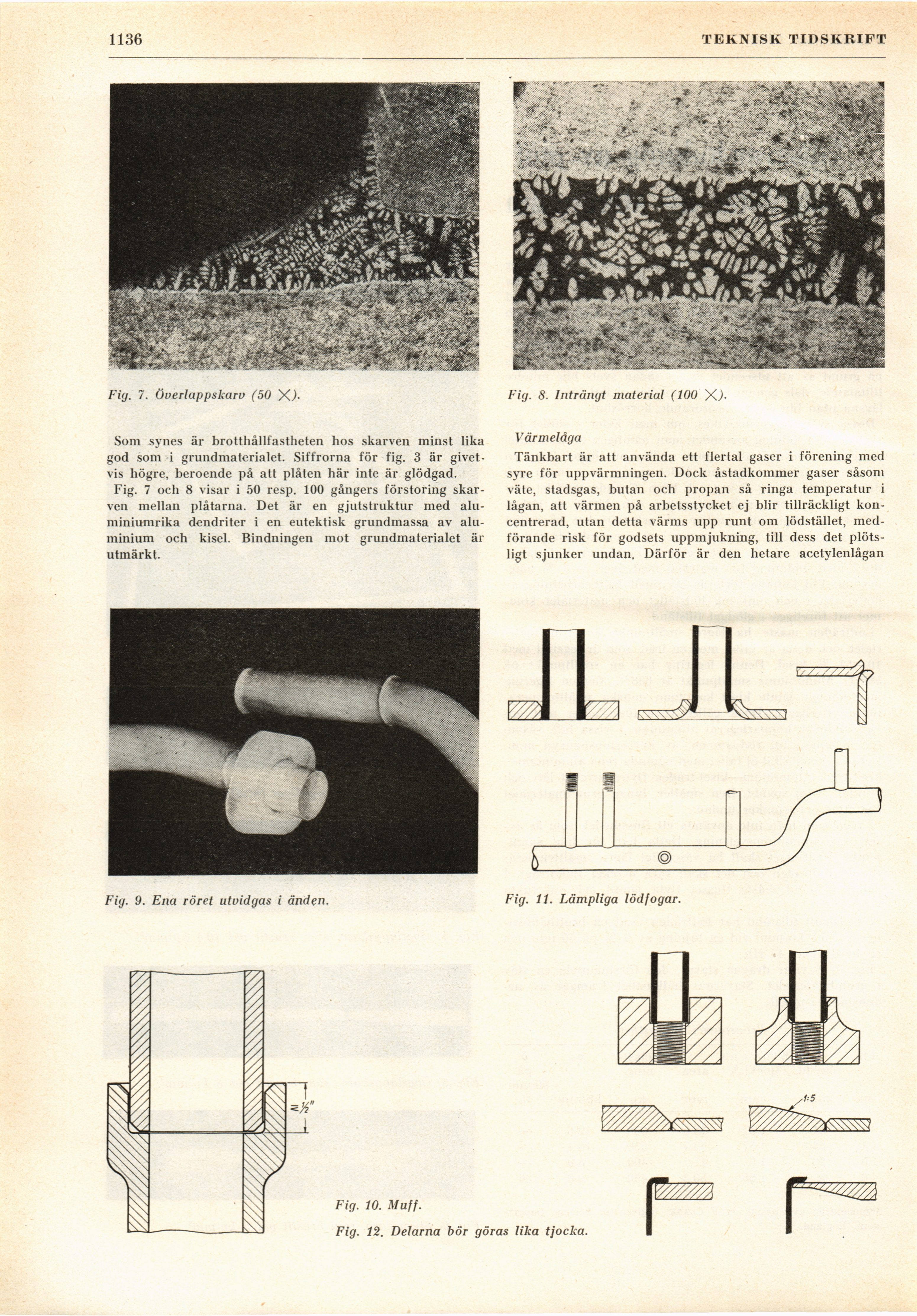

Fig. 7. Överlappskarv (50 X)-
Som synes är brotthållfastheten hos skarven minst lika
god som i grundmaterialet. Siffrorna för fig. 3 är
givetvis högre, beroende på att plåten här inte är glödgad.
Fig. 7 och 8 visar i 50 resp. 100 gångers förstoring
skarven mellan plåtarna. Det är en gjutstruktur med
aluminiumrika dendriter i en eutektisk grundmassa av
aluminium och kisel. Bindningen mot grundmaterialet är
utmärkt.
Fig. 8. Inträngt material (100 X)-
Värmelåga
Tänkbart är att använda ett flertal gaser i förening med
syre för uppvärmningen. Dock åstadkommer gaser såsom
väte, stadsgas, butan och propån så ringa temperatur i
lågan, att värmen på arbetsstycket ej blir tillräckligt
koncentrerad, utan detta värms upp runt om lödstället,
medförande risk för godsets uppmjukning, till dess det
plötsligt sjunker undan, Därför är den hetare acetylenlågan
Fig. 9. Ena röret utvidgas i änden.
Fig. 11. Lämpliga lödfogar.
Fig. 10. Muff.
Fig. 12. Delarna bör göras lika tjocka.
