i08i)
TEKNISK TIDSKRIFT
kunna framkalla spänningskorrosion. Den kan
kopplas direkt på en ångpanna. Provet, som
består av en plåtstrimla 5" X 3/och 1/;2" tjock,
böjes och hålles på sin plats med hjälp av
skruvar. Provningsanordningen och själva provet få
samma temperatur som ångpannan genom att
matarvattnet cirkulerar igenom. Pannvattnet
kommer i kontakt med provets yta genom en
smal kanal, och med hjälp av en justeringsskruv
kan man justera in en mycket liten läcka, där
koncentrationsprocessen kan äga rum. Den
eventuella kritiska koncentrationen på matarvattnet
kommer att uppstå på provstyckets böjda och
inspända del, och såväl laboratorieprov som
praktiska prov ha visat att korrosionssprickor uppstå
om matarvattnet har en sådan sammansättning
att det över huvud taget kan framkalla
spän-ningskorrosionsangrepp.
I fig. 13 visas sådana detektorer i
användning. Med denna detektor ha systematiska
undersökningar utförts för att söka fastställa hur
matarvattnets sammansättning inverkar på
spänningskorrosionen. Man har därvid bl.a. funnit att
det är mycket problematiskt om en tillsats av
natriumsulfat till matarvattnet utgör något skydd
mot spänningskorrosion. Man har kunnat visa att
natriumsulfat eller andra oorganiska salter i
större koncentrationer ej skola tillsättas
matarvatten, som på grund av närvaron av vissa
organiska ämnen ej åstadkommer
spänningskorrosion. Dessa salter kunna nämligen då eliminera
de organiska ämnenas skyddande verkan.
Natriumnitrat har visat sig effektivt som skydd
mot spänningskorrosion vid prov i detektor vid
ganska höga arbetstryck. Andra salter, som i
normala fall förekomma i matarvattnet, ha ingen
inverkan på natriumnitratets skyddande verkan.
Tabell 1. Resultat av prov vid 200°C med Izett-stål (enl.
Schroeder och Berk)
Lösningens sammansättning, mg/1 [-Provnings-tid,-] {+Prov- nings- tid,+} dagar Resultat
NaOH Na2Si03 NaCl Na2S04
500 100 20 _ 30 Inga sprickor
500 100 20 32 Mycket små sprickor
500 100 500 2 000 30 Inga sprickor
500 100 500 2 000 52 Sprickor
500 100 500 2 000 60 Sprickor

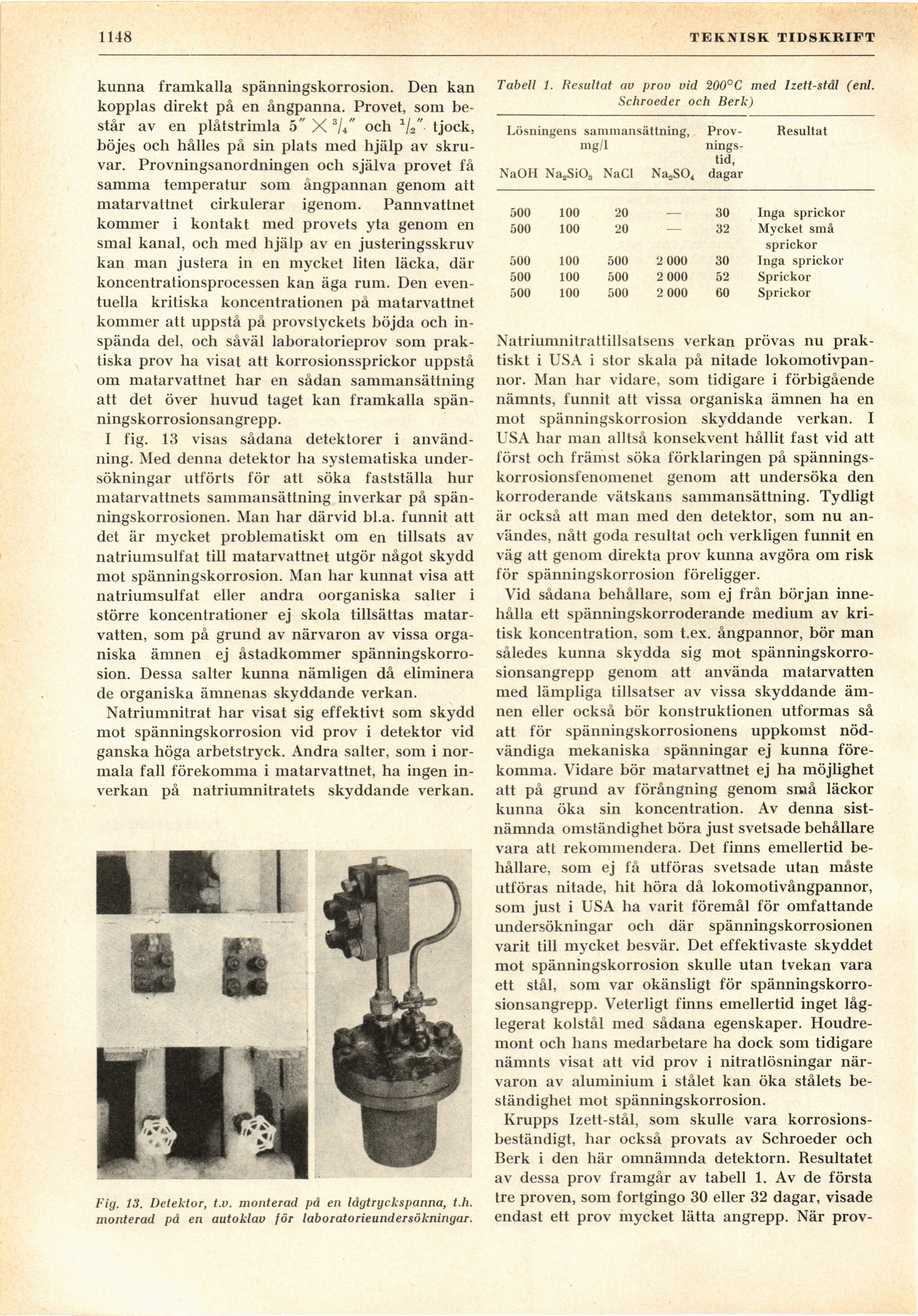

Fig. 13. Detektor, t.v. monterad på en lågtryckspanna, t.h.
monterad på en autoklav för laboratorieundersökningar.
Natriumnitrattillsatsens verkan prövas nu
praktiskt i USA i stor skala på nitade
lokomotivpannor. Man har vidare, som tidigare i förbigående
nämnts, funnit att vissa organiska ämnen ha en
mot spänningskorrosion skyddande verkan. I
USA har man alltså konsekvent hållit fast vid att
först och främst söka förklaringen på
spännings-korrosionsfenomenet genom att undersöka den
korroderande vätskans sammansättning. Tydligt
är också att man med den detektor, som nu
användes, nått goda resultat och verkligen funnit en
väg att genom direkta prov kunna avgöra om risk
för spänningskorrosion föreligger.
Vid sådana behållare, som ej från början
innehålla ett spänningskorroderande medium av
kritisk koncentration, som t.ex. ångpannor, bör man
således kunna skydda sig mot
spänningskorro-sionsangrepp genom att använda matarvatten
med lämpliga tillsatser av vissa skyddande
ämnen eller också bör konstruktionen utformas så
att för spänningskorrosionens uppkomst
nödvändiga mekaniska spänningar ej kunna
förekomma. Vidare bör matarvattnet ej ha möjlighet
att på grund av förångning genom små läckor
kunna öka sin koncentration. Av denna
sistnämnda omständighet böra just svetsade behållare
vara att rekommendera. Det finns emellertid
behållare, som ej få utföras svetsade utan måste
utföras nitade, hit höra då lokomotivångpannor,
som just i USA ha varit föremål för omfattande
undersökningar och där spänningskorrosionen
varit till mycket besvär. Det effektivaste skyddet
mot spänningskorrosion skulle utan tvekan vara
ett stål, som var okänsligt för
spänningskorro-sionsangrepp. Veterligt finns emellertid inget
låg-legerat kolstål med sådana egenskaper.
Houdre-mont och hans medarbetare ha dock som tidigare
nämnts visat att vid prov i nitratlösningar
närvaron av aluminium i stålet kan öka stålets
beständighet mot spänningskorrosion.
Krupps Izett-stål, som skulle vara
korrosions-beständigt, har också provats av Schroeder och
Berk i den här omnämnda detektorn. Resultatet
av dessa prov framgår av tabell 1. Av de första
tre proven, som fortgingo 30 eller 32 dagar, visade
endast ett prov mycket lätta angrepp. När prov-
