i08i)

TEKNISK TIDSKRIFT

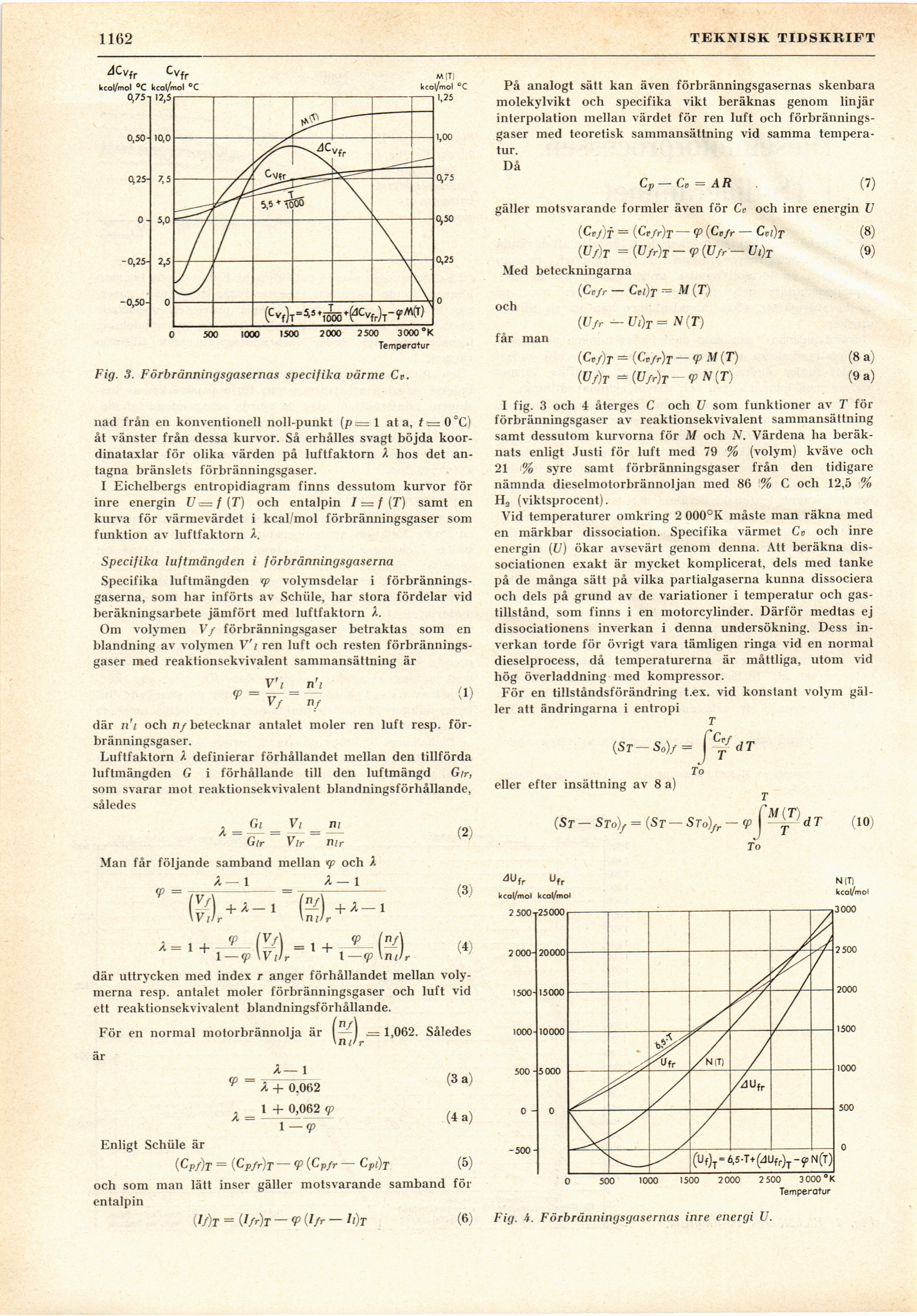

Fig. 3. Förbränningsgasernas specifika värme C».

nad från en konventionell noll-punkt [p t= 1 ata, ft=0°C)
åt vänster från dessa kurvor. Så erhålles svagt böjda
koor-dinataxlar för olika värden på luftfaktorn A hos det
antagna bränslets förbränningsgaser.

I Eichelbergs entropidiagram finns dessutom kurvor för
inre energin U <= † (T) och entalpin / = / (T) samt en
kurva för värmevärdet i kcal/mol förbränningsgaser som
funktion av luftfaktorn A.

Specifika luftmängden i förbränningsgaserna
Specifika luftmängden <p volymsdelar i
förbränningsgaserna, som har införts av Schiile, har stora fördelar vid
beräkningsarbete jämfört med luftfaktorn A.
Om volymen V/ förbränningsgaser betraktas som en
blandning av volymen V’i ren luft och resten
förbränningsgaser med reaktionsekvivalent sammansättning är

V = = (i)

_ ni
Vf ~ lif

där ni och n/betecknar antalet moler ren luft resp.
förbränningsgaser.

Luftfaktorn A definierar förhållandet mellan den tillförda
luftmängden G i förhållande till den luftmängd Gir,
som svarar mot reaktionsekvivalent blandningsförhållande,
således

Vi ni

nir

Man får följande samband mellan <p och A

Å—l Å — 1

Å — —

Gir Vir

(2)

<P =

(m

Wi/r \ni/r

(3)

(4)

1 — cp Wilr I —<p \ni/

där uttrycken med index r anger förhållandet mellan
volymerna resp. antalet moler förbränningsgaser och luft vid
ett reaktionsekvivalent blandningsförhållande.

För en normal motorbrännolja är

(r)

.= 1,062. Således

är

k— 1

<p =

A =

A + 0.062

1 4- 0,062 cp

(3 a)

(4 a)

1 —cp
Enligt Schüle är

(Cpf)T = (Cpfr)T — <P (Cp/r — Cpi)T (5)

och som man lätt inser gäller motsvarande samband för
entalpin

CIf)T = V/r)T-<P(I/r-li)T (6)

På analogt sätt kan även förbränningsgasernas skenbara
molekylvikt och specifika vikt beräknas genom linjär
interpolation mellan värdet för ren luft och
förbränningsgaser med teoretisk sammansättning vid samma
temperatur.



Cp — Cp = AR (7)

gäller motsvarande formler även för Ce och inre energin U

(Cv/)T = (Cr/r)r — <P (Crfr — Cci)T
(IUf)T = (U/r) T ~ <P (iV fr— Ul)T
Med beteckningarna

{C,fr — Cvl)T = M (T)

(8)
(9)

och

får man

(■U/r —Ui)t=N(T)

(£®/)r — (C»/r)r — (p M (T)
(U/)T — (U/r)T <P N (T)

(8 a)
(9 a)

I fig. 3 och 4 återges C och U som funktioner av T för
förbränningsgaser av reaktionsekvivalent sammansättning
samt dessutom kurvorna för M och N. Värdena lia
beräknats enligt Justi för luft med 79 % (volym) kväve och
21 % syre samt förbränningsgaser från den tidigare
nämnda dieselmotorbrännoljan med 86 % C och 12,5 %
H2 (viktsprocent).

Vid temperaturer omkring 2 000°K måste man räkna med
en märkbar dissociation. Specifika värmet Cv och inre
energin (U) ökar avsevärt genom denna. Att beräkna
dissociationen exakt är mycket komplicerat, dels med tanke
på de många sätt på vilka partialgaserna kunna dissociera
och dels på grund av de variationer i temperatur och
gastillstånd, som finns i en motorcylinder. Därför medtas ej
dissociationens inverkan i denna undersökning. Dess
inverkan torde för övrigt vara tämligen ringa vid en normal
dieselprocess, då temperaturerna är måttliga, utom vid
hög överladdning med kompressor.

För en tillståndsförändring t.ex. vid konstant volym
gäller att ändringarna i entropi

(Sr

ff
To

d T

eller efter insättning av 8 a)

(Sr — STo)f = (ST—STo)/r — (p



dT

(10)

To

Fig. 4. Förbränningsgasernas inre energi U.
