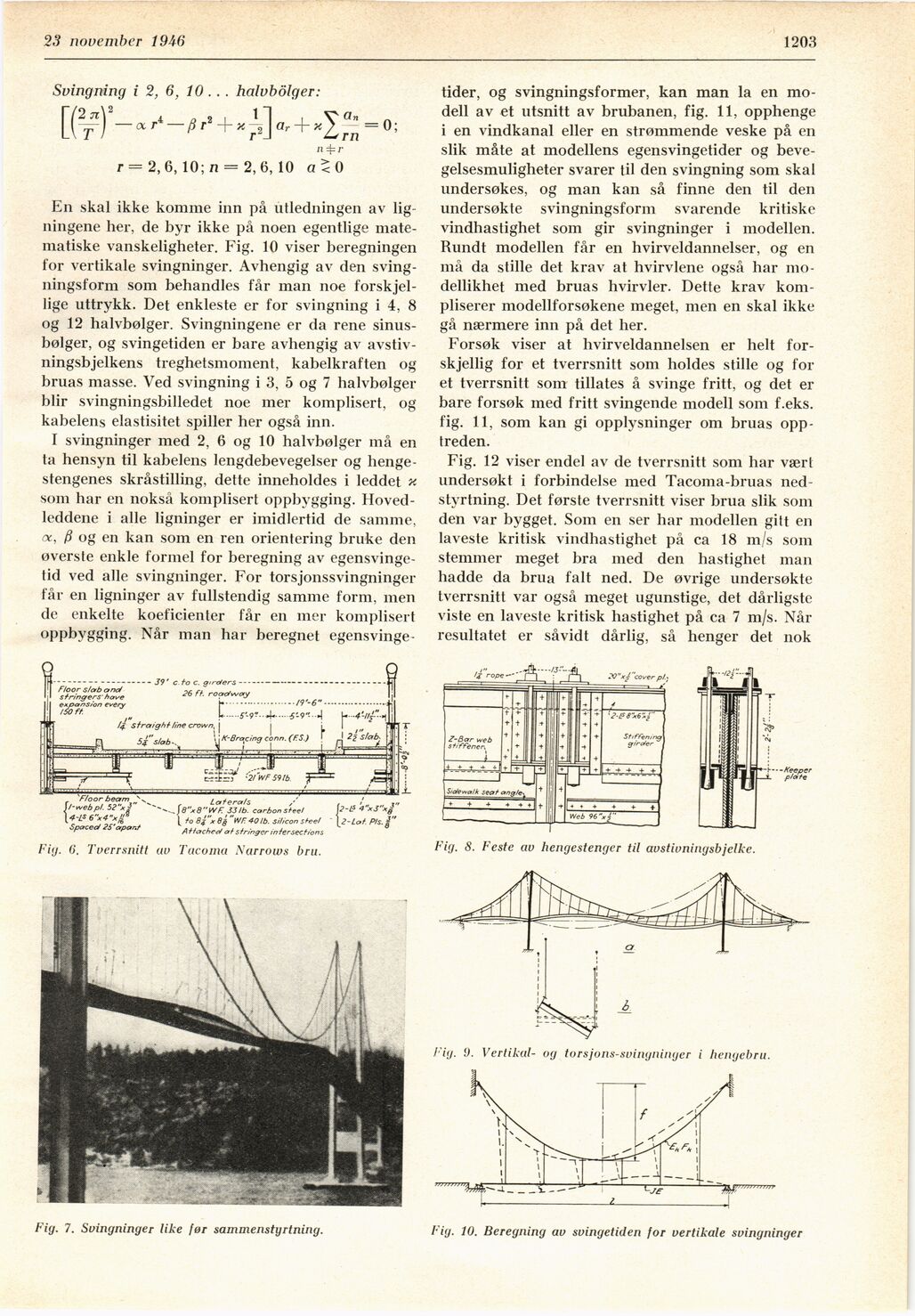

23 november 1946
1203
Svingning i 2, 6, 10 . . . halvbölger:
n 4=r
r = 2,6, 10; n = 2,6, 10 a < 0
En skal ikke komme inn på utledningen av
1ig-ningene her, de byr ikke på noen egentlige
matematiske vanskeligheter. Fig. 10 viser beregningen
for vertikale svingninger. Avhengig av den
sving-ningsform som behandles får man noe
forskjel-lige uttrykk. Det enkleste er for svingning i 4, 8
og 12 halvbølger. Svingningene er da rene
sinus-bølger, og svingetiden er bare avhengig av
avstiv-ningsbjelkens treghetsmoment, kabelkraften og
bruas masse. Ved svingning i 3, 5 og 7 halvbølger
blir svingningsbilledet noe mer komplisert, og
kabelens elastisitet spiller her også inn.
I svingninger med 2, 6 og 10 halvbølger må en
ta hensyn til kabelens lengdebevegelser og
henge-stengenes skråstilling, dette inneholdes i leddet *
som har en nokså komplisert oppbygging.
Hoved-leddene i alle ligninger er imidlertid de samme,
oc, ß og en kan som en ren orientering bruke den
øverste enkle formel for beregning av
egensvinge-tid ved alle svingninger. For torsjonssvingninger
får en ligninger av fullstendig samme form, men
de enkelte koeficienter får en mer komplisert
oppbygging. Når man har beregnet egensvinge-
Fig. G. Tverrsnitt av Tucoma Narrows bru.
tider, og svingningsformer, kan man la en
modell av et utsnitt av brubanen, fig. 11, opphenge
i en vindkanal eller en strømmende veske på en
slik måte at modellens egensvingetider og
beve-gelsesmuligheter svarer til den svingning som skal
undersökes, og man kan så finne den til den
undersökte svingningsform svarende kritiske
vindhastighet som gir svingninger i modellen.
Rundt modellen får en hvirveldannelser, og en
må da stille det krav at hvirvlene også har
mo-dellikhet med bruas hvirvler. Dette krav
kom-pliserer modellforsøkene meget, men en skal ikke
gå nærmere inn på det her.
Forsøk viser at hvirveldannelsen er helt
for-skjellig for et tverrsnitt som höides stille og for
et tverrsnitt som tillåtes å svinge fritt, og det er
bare forsøk med fritt svingende modell som f.eks.
fig. 11, som kan gi opplysninger om bruas
opp-treden.
Fig. 12 viser endel av de tverrsnitt som har vært
undersökt i förbindelse med Tacoma-bruas
ned-stvrtning. Det første tverrsnitt viser brua slik som
den var bygget. Som en ser har modellen gitt en
laveste kritisk vindhastighet på ca 18 m/s som
stemmer meget bra med den hastighet man
hadde da brua falt ned. De øvrige undersökte
tverrsnitt var også meget ugunstige, det dårligste
viste en laveste kritisk hastighet på ca 7 m/s. Når
resultatet er såvidt dårlig, så henger det nok
Fig. 8. Feste av hengestenger til avstivriingsbjelkc.
Fig. 9. Vertikal- og torsjonssvingninger i hengebru.
Fig. 7. Svingninger like før sammenstyrtning.
Fig. 10. Beregning av svingetiden for vertikale svingninger
