21 december 19i 6
1323

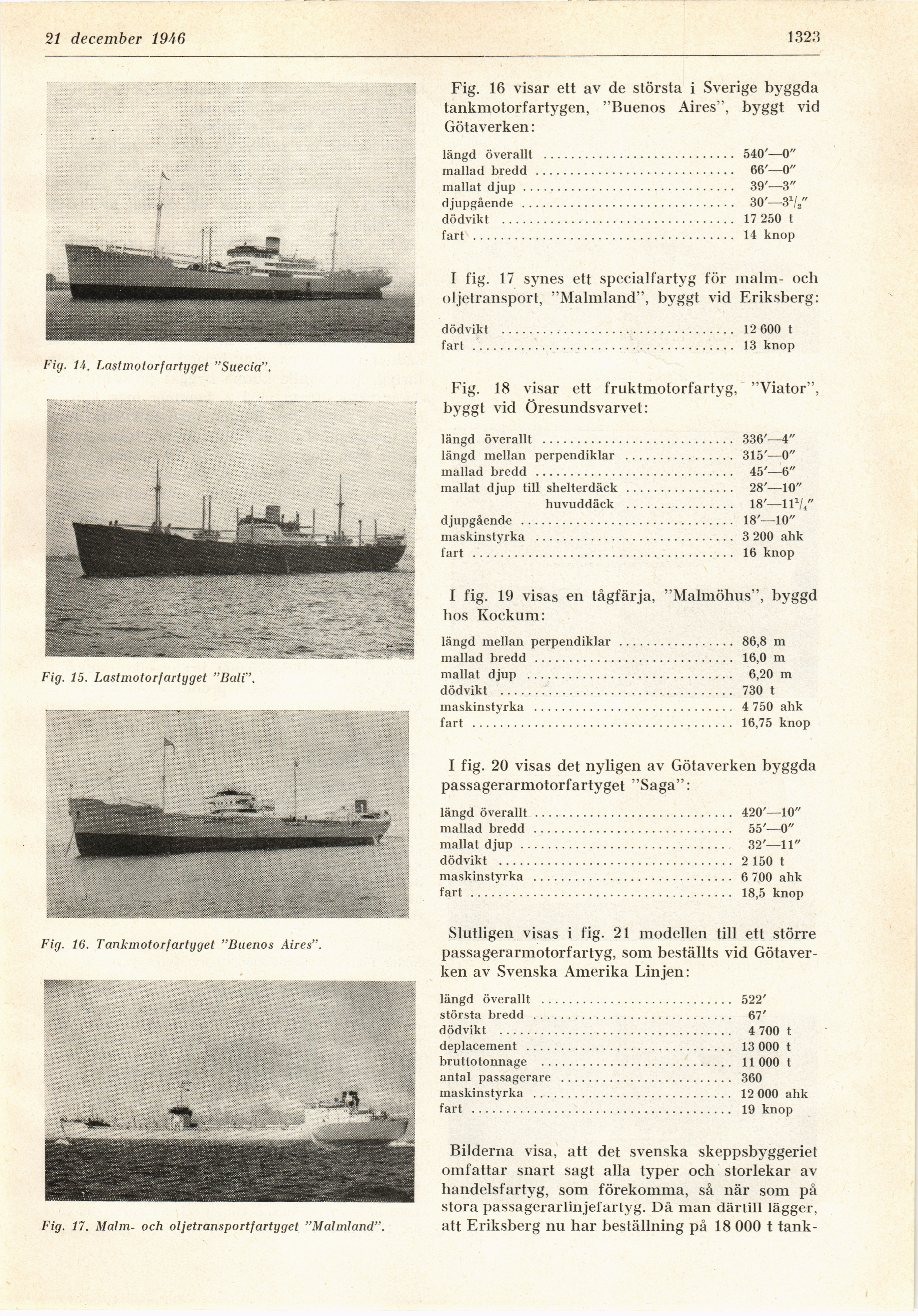

Fig. 1A, Lastmotorfartyget "Suecia’
Fig. 15. Lastmotorfartyget "Bali’
Fig. 16 visar ett av de största i Sverige byggda
tankmotorfartygen, ’Buenos Aires", byggt vid
Götaverken:
längd överallt ........... ................. 540—0"
mallad bredd ............................. 66’—0"
mallat djup............................... 39’—3"
djupgående ............................... 30’—31/2"
dödvikt .................................. 17 250 t
fart ...................................... 14 knop
I fig. 17 synes ett specialfartyg för malm- och
oljetransport, "Malmland", byggt vid Eriksberg:
dödvikt .................................. 12 600 t
fart ...................................... 13 knop
Fig. 18 visar ett fruktmotorfartyg, "Viator",
byggt vid Öresundsvarvet:
längd överallt ........................................................336’—4"
längd mellan perpendiklar ................................315’—0"
mallad bredd ............................. 45’—6"
mallat djup till shelterdäck ................ 28’—10"
huvuddäck ................ 18’—ll1//’
djupgående ..............................................................18’—10"
maskinstyrka ..........................................................3 200 ahk
fart ...........................................................................16 knop
I fig. 19 visas en tågfärja, "Malmöhus", byggd
hos Kockum:
längd mellan perpendiklar ..................................86,8 m
mallad bredd ..........................................................16,0 m
mallat djup ............................................................6,20 m
dödvikt ....................................................................730 t
maskinstyrka ..........................................................4 750 ahk
fart ............................................................................16,75 knop
I fig. 20 visas det nyligen av Götaverken byggda
passagerarmotorfartyget "Saga":
längd överallt ............................. 420’—10"
mallad bredd ............................. 55’—0"
mallat djup ................................ 32’—11"
dödvikt .................................. 2 150 t
maskinstyrka ............................. 6 700 ahk
fart ...................................... 18,5 knop
Slutligen visas i fig. 21 modellen till ett större
passagerarmotorfartyg, som beställts vid
Götaverken av Svenska Amerika Linjen:
längd överallt ........................................................522’
största bredd ............................. 67’
dödvikt .................................. 4 700 t
deplacement .............................. 13 000 t
bruttotonnage ............................ 11 000 t
antal passagerare ......................... 360
maskinstyrka ..........................................................12 000 ahk
fart ...................................... 19 knop
Bilderna visa, att det svenska skeppsbyggeriet
omfattar snart sagt alla typer och storlekar
av-handelsfartyg, som förekomma, så när som på
stora passagerarlinjefartyg. Då man därtill lägger,
att Eriksberg nu har beställning på 18 000 t tank-
Fig. 16. Tankmotorfartyget "Buenos Aires".
Fig. 17. Malm- och oljetransportfartyget "Malmland".
