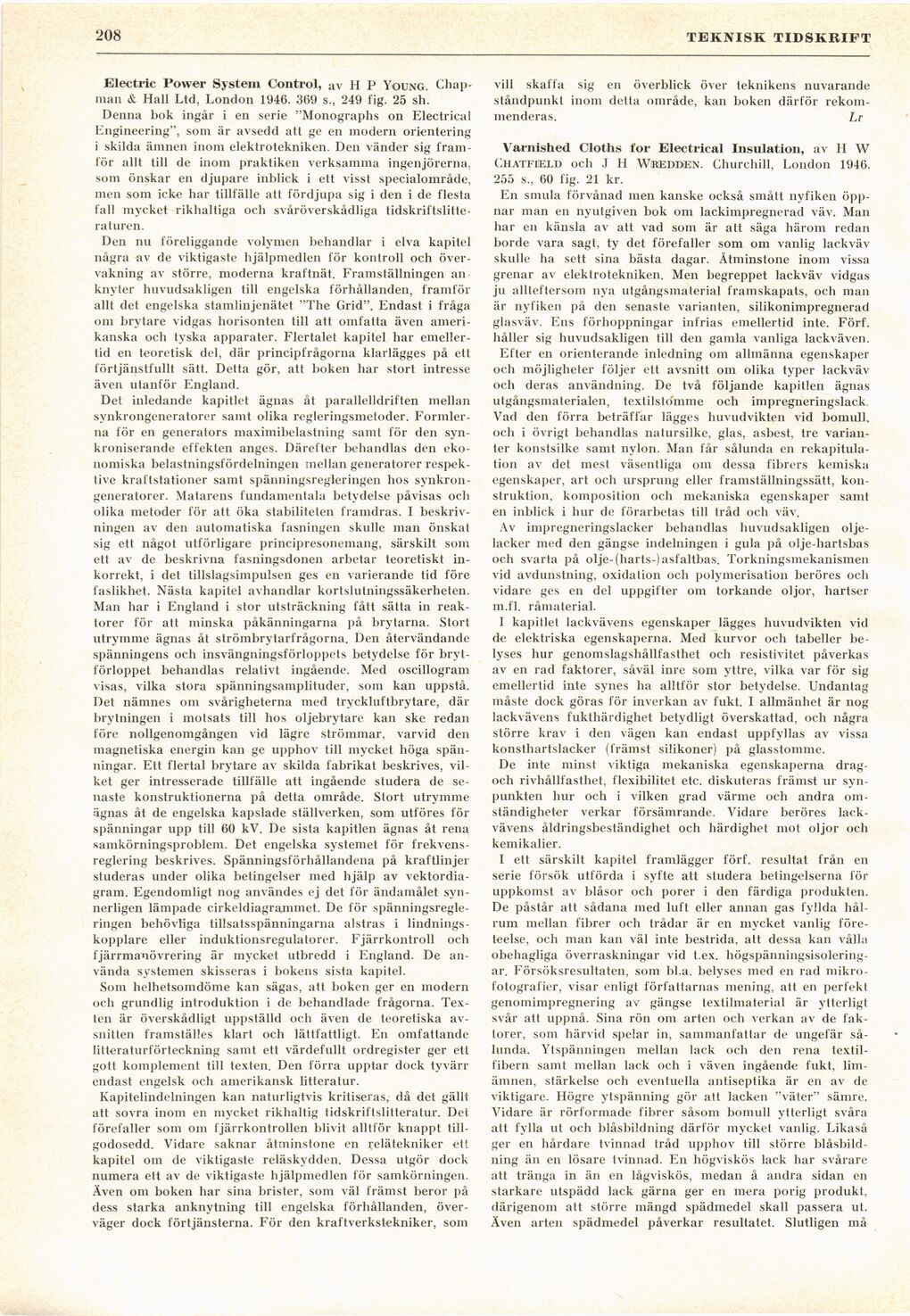

208
TEKNISK TIDSKRIFT
Electric Power System Control, av H P Young.
Chapman & Hall Ltd, London 1946. 369 s., 249 fig. 25 sh.
Denna bok ingår i en serie "Monographs ön Electrical
Engineering", som är avsedd att ge en modern orientering
i skilda ämnen inom elektrotekniken. Den vänder sig
framför allt till de inom praktiken verksamma ingenjörerna,
som önskar en djupare inblick i ett visst specialområde,
men som icke har tillfälle att fördjupa sig i den i de flesta
fall mycket rikhaltiga och svåröverskådliga
tidskriftslitteraturen.
Den nu föreliggande volymen behandlar i elva kapitel
några av de viktigaste hjälpmedlen för kontroll och
övervakning av större, moderna kraftnät. Framställningen an
knyter huvudsakligen till engelska förhållanden, framför
allt det engelska stamlinjenätet "The Grid". Endast i fråga
om brytare vidgas horisonten till att omfatta även
amerikanska och tyska apparater. Flertalet kapitel har
emellertid en teoretisk del, där principfrågorna klarlägges på ett
förtjänstfullt sätt. Detta gör, att boken har stort intresse
även utanför England.
Det inledande kapitlet ägnas åt parallelldriften mellan
synkrongeneratorer samt olika regleringsmetoder.
Formlerna för en generators maximibelastning samt för den
synkroniserande effekten anges. Därefter behandlas den
ekonomiska belastningsfördelningen mellan generatorer
respektive kraftstationer samt spänningsregleringen hos
synkrongeneratorer. Matarens fundamentala betydelse påvisas och
olika metoder för att öka stabiliteten framdras. I
beskrivningen av den automatiska fasningen skulle man önskat
sig ett något utförligare principresonemang, särskilt som
ett av de beskrivna fasningsdonen arbetar teoretiskt
inkorrekt, i det tillslagsimpulsen ges en varierande tid före
faslikhet. Nästa kapitel avhandlar kortslutningssäkerheten.
Man har i England i stor utsträckning fått sätta in
reaktorer för att minska påkänningarna på brytarna. Stort
utrymme ägnas åt strömbrytarfrågorna. Den återvändande
spänningens och insvängningsförloppets betydelse för
brytförloppet behandlas relativt ingående. Med oscillogram
visas, vilka stora spänningsamplituder, som kan uppstå.
Det nämnes om svårigheterna med tryckluftbrytare, där
brytningen i motsats till hos oljebrytare kan ske redan
före nollgenomgången vid lägre strömmar, varvid den
magnetiska energin kan ge upphov till mycket höga
spänningar. Ett flertal brytare av skilda fabrikat beskrives,
vilket ger intresserade tillfälle att ingående studera de
senaste konstruktionerna på detta område. Stort utrymme
ägnas åt de engelska kapslade ställverken, som utföres för
spänningar upp till 60 kV. De sista kapitlen ägnas åt rena
-samkörningsproblem. Det engelska systemet för
frekvensreglering beskrives. Spänningsförhållandena på kraftlinjer
studeras under olika betingelser med hjälp av
vektordiagram. Egendomligt nog användes ej det för ändamålet
synnerligen lämpade cirkeldiagrammet. De för
spänningsregleringen behövliga tillsatsspänningarna alstras i
lindningskopplare eller induktionsregulatorer. Fjärrkontroll och
fjärrmanövrering är mycket utbredd i England. De
använda systemen skisseras i bokens sista kapitel.
Som helhetsomdöme kan sägas, att boken ger en modern
och grundlig introduktion i de behandlade frågorna.
Texten är överskådligt uppställd och även de teoretiska
avsnitten framställes klart och lättfattligt. En omfattande
litteraturförteckning samt ett värdefullt ordregister ger ett
gott komplement till texten. Den förra upptar dock tyvärr
endast engelsk och amerikansk litteratur.
Kapitelindelningen kan naturligtvis kritiseras, då det gällt
att sovra inom en mycket rikhaltig tidskriftslitteratur. Det
förefaller som om fjärrkontrollen blivit alltför knappt
tillgodosedd. Vidare saknar åtminstone en relätekniker ett
kapitel om de viktigaste reläskydden. Dessa utgör dock
numera ett av de viktigaste hjälpmedlen för samkörningen.
Även om boken har sina brister, som väl främst beror på
dess starka anknytning till engelska förhållanden,
överväger dock förtjänsterna. För den kraftverkstekniker, som
vill skaffa sig en överblick över teknikens nuvarande
ståndpunkt inom detta område, kan boken därför
rekommenderas. Lr
Varnished Cloths for Electrical Insulation, av H W
ChatfiELD och J H Wredden. Churchill, London 1946.
255 s., 60 fig. 21 kr.
En smula förvånad men kanske också smått nyfiken
öppnar man en nyutgiven bok om lackimpregnerad väv. Man
har en känsla av att vad som är att säga härom redan
borde vara sagt, ty det förefaller som om vanlig lackväv
skulle ha sett sina bästa dagar. Åtminstone inom vissa
grenar av elektrotekniken. Men begreppet lackväv vidgas
ju allteftersom nya utgångsmaterial framskapats, och man
är nyfiken på den senaste varianten, silikonimpregnerad
glasväv. Ens förhoppningar infrias emellertid inte. Förf.
håller sig huvudsakligen till den gamla vanliga lackväven.
Efter en orienterande inledning om allmänna egenskaper
och möjligheter följer ett avsnitt om olika typer lackväv
och deras användning. De två följande kapitlen ägnas
utgångsmaterialen, textilstomme och impregneringslack
Vad den förra beträffar lägges huvudvikten vid bomull,
och i övrigt behandlas natursilke, glas, asbest, tre
varianter konstsilke samt nylon. Man får sålunda en
rekapitulation av det mest väsentliga om dessa fibrers kemiska
egenskaper, art och ursprung eller framställningssätt,
konstruktion, komposition och mekaniska egenskaper saml
en inblick i hur de förarbetas till tråd och väv.
Av impregneringslacker behandlas huvudsakligen
olje-lacker med den gängse indelningen i gula på olje-hartsbas
och svarta på olje-(harts-) asfaltbas. Torkningsmekanismen
vid avdunstning, oxidation och polymerisation beröres och
vidare ges en del uppgifter om torkande oljor, hartser
m.fl. råmaterial.
I kapitlet lackvävens egenskaper lägges huvudvikten vid
de elektriska egenskaperna. Med kurvor och tabeller
belyses hur genomslagshållfasthet och resistivitet påverkas
av en rad faktorer, såväl inre som yttre, vilka var för sig
emellertid inte synes ha alltför stor betydelse. Undantag
måste dock göras för inverkan av fukt. I allmänhet är nog
lackvävens fukthärdighet betydligt överskattad, och några
större krav i den vägen kan endast uppfyllas av vissa
konsthartslacker (främst silikoner) på glasstomme.
De inte minst viktiga mekaniska egenskaperna
drag-och rivhållfasthet, flexibilitet etc. diskuteras främst ur
synpunkten hur och i vilken grad värme och andra
omständigheter verkar försämrande. Vidare beröres
lackvävens åldringsbeständighet och härdighet mot oljor och
kemikalier.
I ett särskilt kapitel framlägger förf. resultat från en
serie försök utförda i syfte att studera betingelserna för
uppkomst av blåsor och porer i den färdiga produkten.
De påstår att sådana med luft eller annan gas fyllda
hålrum mellan fibrer och trådar är en mycket vanlig
företeelse, och man kan väl inte bestrida, att dessa kan vålla
obehagliga överraskningar vid t.ex.
högspänningsisolering-ar. Försöksresultaten, som bl.a. belyses med en rad
mikrofotografier, visar enligt författarnas mening, att en perfekt
genomimpregnering av gängse textilmaterial är ytterligt
svår att uppnå. Sina rön om arten och verkan av de
faktorer, som härvid spelar in, sammanfattar de ungefär
sålunda. Ytspänningen mellan lack och den rena
textilfibern samt mellan lack och i väven ingående fukt,
limämnen, stärkelse och eventuella antiseptika är en av de
viktigare. Högre ytspänning gör att lacken "väter" sämre.
Vidare är rörformade fibrer såsom bomull ytterligt svåra
att fylla ut och blåsbildning därför mycket vanlig. Likaså
ger en hårdare tvinnad tråd upphov till större
blåsbildning än en lösare tvinnad. En högviskös lack har svårare
att tränga in än en lågviskös, medan å andra sidan en
starkare utspädd lack gärna ger en mera porig produkt,
därigenom att större mängd spädmedel skall passera ut.
Även arten spädmedel påverkar resultatet. Slutligen må
