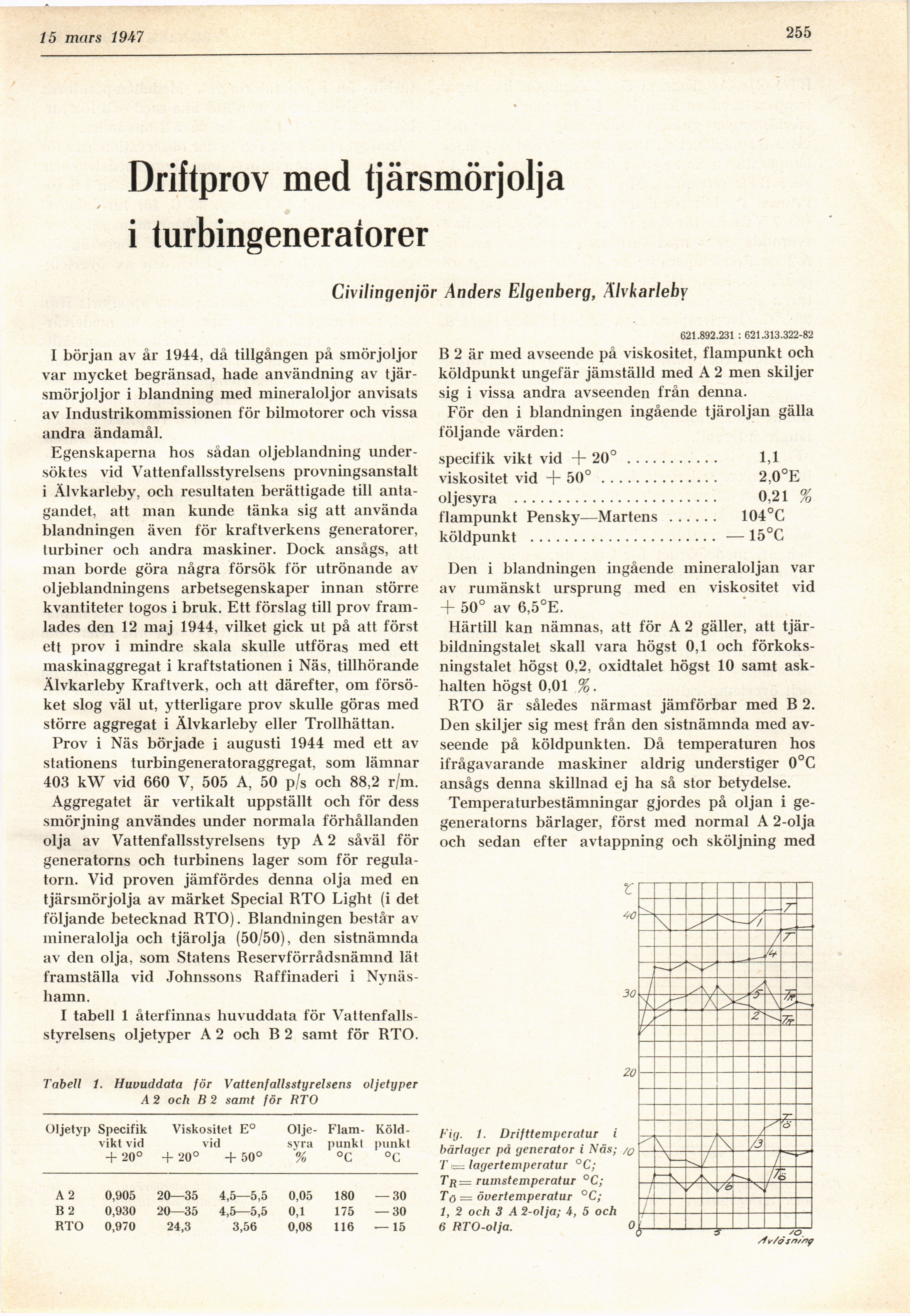

15 mars 1947

255

Driftprov med tjärsmörjolja
i turbingeneratorer

Civilingenjör Anders Elgenberg, Älvkarleby

I början av år 1944, då tillgången på smörjoljor
var mycket begränsad, hade användning av
tjär-smörjoljor i blandning med mineraloljor anvisats
av Industrikommissionen för bilmotorer och vissa
andra ändamål.

Egenskaperna hos sådan oljeblandning
undersöktes vid Vattenfallsstyrelsens provningsanstalt
i Älvkarleby, och resultaten berättigade till
antagandet, att man kunde tänka sig att använda
blandningen även för kraftverkens generatorer,
turbiner och andra maskiner. Dock ansågs, att
man borde göra några försök för utrönande av
oljeblandningens arbetsegenskaper innan större
kvantiteter togos i bruk. Ett förslag till prov
framlades den 12 maj 1944, vilket gick ut på att först
ett prov i mindre skala skulle utföras med ett
maskinaggregat i kraftstationen i Näs, tillhörande
Älvkarleby Kraftverk, och att därefter, om
försöket slog väl ut, ytterligare prov skulle göras med
större aggregat i Älvkarleby eller Trollhättan.

Prov i Näs började i augusti 1944 med ett av
stationens turbingeneratoraggregat, som lämnar
403 kW vid 660 V, 505 A, 50 p/s och 88,2 r/m.

Aggregatet är vertikalt uppställt och för dess
smörjning användes under normala förhållanden
olja av Vattenfallsstyrelsens typ A 2 såväl för
generatorns och turbinens lager som för
regulatorn. Vid proven jämfördes denna olja ined en
tjärsmörjolja av märket Special RTO Light (i det
följande betecknad RTO). Blandningen består av
mineralolja och tjärolja (50/50), den sistnämnda
av den olja, som Statens Reservförrådsnämnd lät
framställa vid Johnssons Raffinaderi i
Nynäshamn.

I tabell 1 återfinnas huvuddata för
Vattenfallsstyrelsens oljetyper A 2 och B 2 samt för RTO.

Tabell 1. Huvuddata för Vattenfallsstyrelsens oljetyper
A 2 och B 2 samt för RTO

Oljetyp Specifik
vikt vid

+ 20°

Viskositet E°
vid

+ 20° + 50c

Olje- Flarn-
Köld-syra punkt punkt

% °C °C

A 2 0,905 20—35 4,5—5,5 0,05 180 —30
B 2 0,930 20—35 4,5—5,5 0,1 175 —30
RTO 0,970 24,3 3,56 0,08 116 —15

621.892.231 : 621.313.322-82

B 2 är med avseende på viskositet, flampunkt och
köldpunkt ungefär jämställd med A 2 men skiljer
sig i vissa andra avseenden från denna.

För den i blandningen ingående tjäroljan gälla
följande värden:

specifik vikt vid + 20°........... 1,1

viskositet vid + 50°.............. 2,0°E

oljesyra ........................ 0,21 %

flampunkt Pensky—Mårtens ...... 104°C

köldpunkt ...................... — 15°G

Den i blandningen ingående mineraloljan var
av rumänskt ursprung med en viskositet vid
+ 50° av 6,5°E.

Härtill kan nämnas, att för A 2 gäller, att
tjär-bildningstalet skall vara högst 0,1 och
förkoks-ningstalet högst 0,2, oxidtalet högst 10 samt
askhalten högst 0,01 %.

RTO är således närmast jämförbar med B 2.
Den skiljer sig mest från den sistnämnda med
avseende på köldpunkten. Då temperaturen hos
ifrågavarande maskiner aldrig understiger 0°C
ansågs denna skillnad ej ha så stor betydelse.

Temperaturbestämningar gjordes på oljan i
ge-generatorns bärlager, först med normal A 2-olja
och sedan efter avtappning och sköljning med

Fig. 1. Drifttemperatur i
bärlager på generator i Näs; /o
T i= lagertemperatur °C;
Trumstemperatur °C;
To = övertemperatur °C;
1, 2 och 3 A 2-olja; 4, 5 och
6 RTO-olja. 0
