3(508
TEKNISK TIDSKRIFT

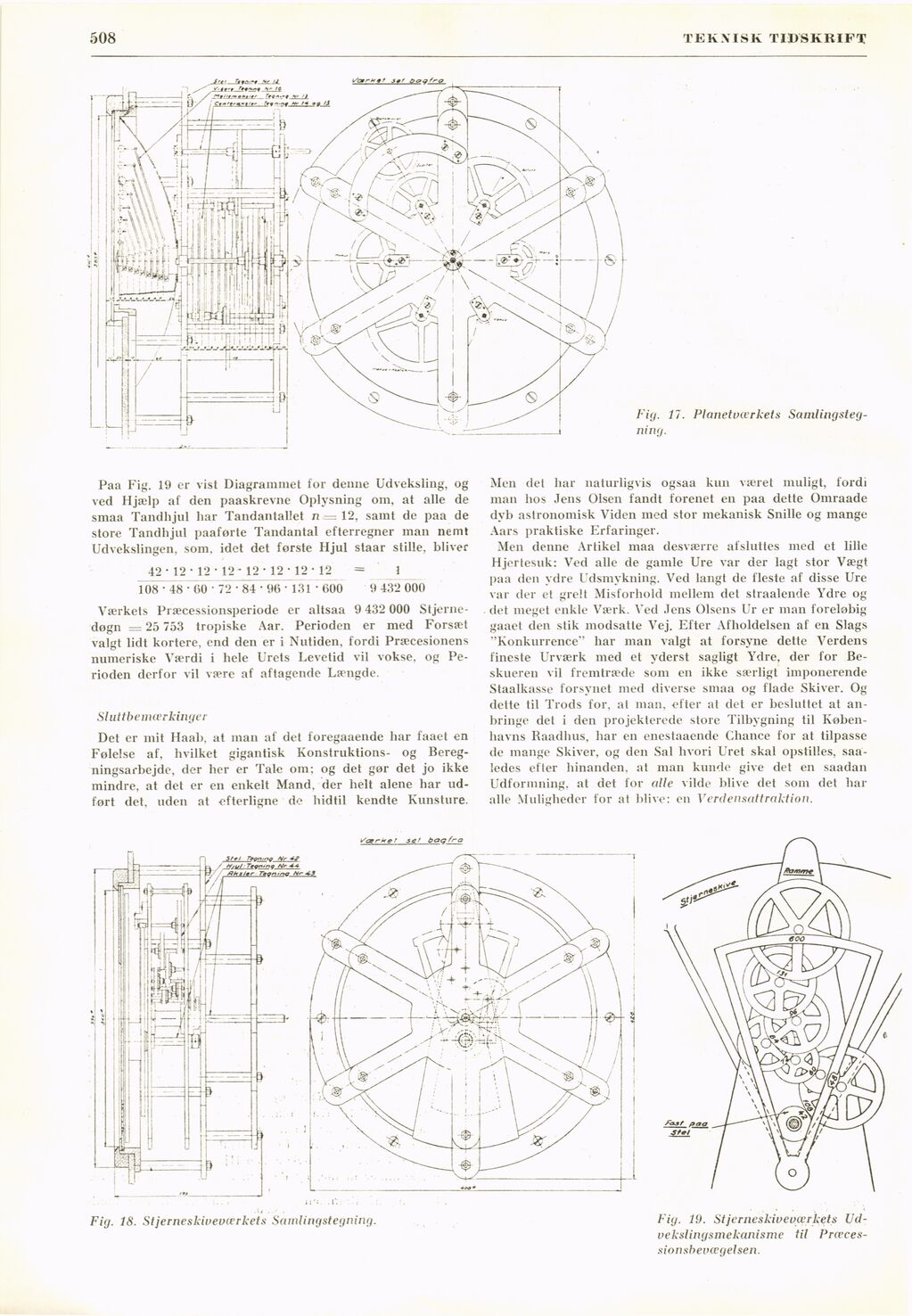

Paa Fig. 19 er vist Diagrammet for denne Udveksling, og
ved Hjælp af den paaskrevne Oplysning om, at alle de
smaa Tandhjul har Tandantallet n = 12, samt de paa de
store Tandhjul paaførte Tandantal efterregner man nemt
Udvekslingen, som, idet det förste Hjul staar stille, bliver
42 • 12 • 12 * 12 - 12 ’ 12 * 12 • 12 = 1
108 - 48 - 60 • 72 ’ 84 • 96 131 • 600 9 432 000
Værkets Pl æcessionsperiode er altsaa 9 432 000
Stjerne-døgn = 25 753 tropiske Aar. Perioden er med Forsæt
valgt lidt kortere, end den er i Nutiden, fordi Præeesionens
numeriske Værdi i liele Urets Levetid vil vokse, og
Perioden derför vil være af aftagende Længde.
Sluttbemærkinger
Det er mit Haab, at man af det foregaaende har faaet en
Følelse af, hvilket gigantisk Konstruktions- og
Bereg-ningsarbejde, der her er Talc om: og det gør det jo ikke
mindre, at det er en enkelt Månd. der belt alene har
ud-ført det, uden at efterligne de hidtil kendte Kunsture.
Men del har naturligvis ogsaa kun været niuligt, fordi
man hos Jens Olsen fandt forenet en paa dette Omraade
dyb astronomisk Vidén med stor mekanisk Snille og månge
Aars praktiske Erfaringer.
Men denne Artikel maa desværre afsluttes med et lille
Hjertesuk: Ved alle de gamle Ure var der lagt stor Vægt
paa den ydre Udsmykning. Ved långt de fleste af disse Ure
var der et grelt Misforhold mellem det straalende Ydre og
det meget enkle Værk. Ved Jens Oisens Ur er man foreløbig
gaaet den stik modsatte Vej. Efter Afholdelsen af en Slags
"Konkurrence" har man valgt at forsyne dette Verdens
fineste Urværk med et yderst sagligt Ydre, der for
Be-skueren vil fremtræde som en ikke særligt imponerende
Staalkasse forsynet med diverse smaa og flade Skiver. Og
dette til Trods for. at man, efter at det er besluttet at
an-bringe det i den projekterede store Tilbygning til
Køben-havns Raadhus, har en enestaaende Chance for at tilpasse
de månge Skiver, og den Sal hvori Uret skal opstilles,
saa-ledes efter hinanden, at man kunde give det en saadan
Udformning, at det for alle vilde blive det som det har
alle Muliglieder for at blive: en Verdensattraktion.
Fig. 19. St jer neskive værkets
Ud-vekslingsmekanisme til
Præces-sionsbevægelsen.
SacrKer se’ bag fra
Fig. 18. Stjerneskiveværkets Samlingstegning.
f (
sftrj
Fig. 17. Planetværkets
Samlingstegning.
