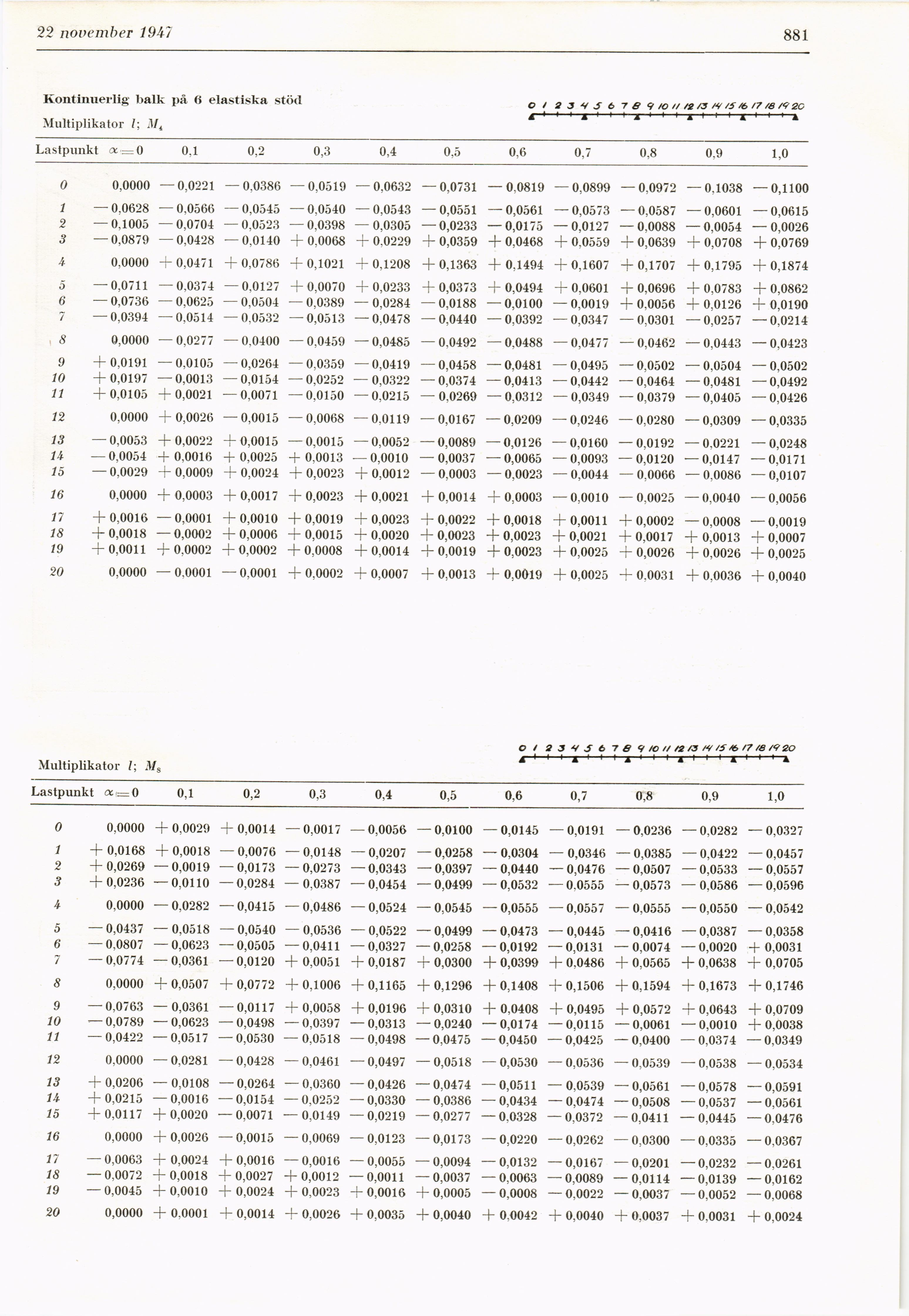

Full resolution (JPEG) - On this page / på denna sida - H. 43. 22 november 1947 - Kontinuerliga balkar på elastiska stöd, av Arne Rinkert
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
22 november 1947
881
Kontinuerlig balk på 6 elastiska stöd 0 , a 3 v s 6 7 e 9 /0 „ /a/3 ^/5/& /7/e/*2c
—1—1 A 1—1—1 A *—1—1 A ’ 1—1 A 1—1—’"k
Multiplikator /;
Lastpunkt <* = () 0.1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0.9 1,0
0 0,0000 0,0221 — 0.0386 — 0,0519 — 0,0632 — 0,0731 — 0.0819 — 0,0899 — 0,0972 — 0.1038 — 0,1100
1 — 0,0628 — 0,0566 — 0,0545 — 0,0540 — 0,0543 — 0,0551 — 0,0561 — 0,0573 — 0,0587 — 0,0601 — 0,0615
2 — 0.1005 — 0,0704 — 0,0523 — 0,0398 — 0,0305 — 0,0233 — 0,0175 — 0,0127 — 0,0088 — 0,0054 — 0,0026
3 — 0,0879 — 0,0428 — 0,0140 + 0,0068 + 0.0229 + 0,0359 + 0,0468 + 0.0559 + 0,0639 + 0,0708 + 0,0769
4 0,0000 + 0,0471 + 0,0786 + 0,1021 + 0,1208 + 0,1363 + 0,1494 + 0,1607 + 0,1707 + 0,1795 + 0,1874
5 — 0,0711 — 0,0374 — 0,0127 + 0,0070 | 0,0233 + 0,0373 + 0,0494 + 0,0601 + 0,0696 + 0,0783 + 0,0862
6 — 0,0736 — 0,0625 — 0,0504 — 0,0389 — 0,0284 — 0,0188 — 0,0100 — 0,0019 + 0.0056 + 0,0126 + 0,0190
7 — 0,0394 — 0,0514 — 0,0532 — 0,0513 — 0.0478 — 0,0440 — 0,0392 — 0,0347 — 0,0301 — 0,0257 — 0,0214
8 0,0000 — 0.0277 — 0.0400 — 0,0459 — 0,0485 — 0.0492 — 0.0488 — 0,0477 — 0,0462 — 0,0443 — 0,0423
9 + 0,0191 — 0,0105 — 0,0264 — 0,0359 — 0,0419 — 0,0458 — 0,0481 — 0,0495 — 0,0502 — 0,0504 — 0,0502
10 + 0,0197 — 0,0013 — 0,0154 — 0,0252 — 0,0322 — 0,0374 — 0,0413 — 0.0442 — 0,0464 — 0,0481 — 0,0492
11 + 0,0105 + 0,0021 — 0,0071 — 0,0150 — 0,0215 — 0.0269 — 0,0312 — 0,0349 — 0,0379 — 0,0405 — 0,0426
12 0,0000 + 0,0026 — 0,0015 — 0,0068 — 0,0119 — 0,0167 — 0,0209 — 0,0246 — 0,0280 — 0,0309 — 0,0335
13 — 0,0053 + 0,0022 + 0,0015 — 0,0015 — 0,0052 — 0,0089 — 0,0126 — 0,0160 — 0,0192 — 0.0221 — 0,0248
14 — 0,0054 + 0,0016 + 0,0025 + 0.0013 — 0,0010 — 0,0037 — 0,0065 — 0,0093 — 0,0120 — 0,0147 — 0,0171
15 — 0,0029 + 0,0009 + 0,0024 + 0,0023 + 0,0012 — 0,0003 — 0,0023 — 0,0044 — 0,0066 — 0.0086 — 0,0107
16 0,0000 — 0,0003 + 0,0017 + 0,0023 + 0,0021 + 0,0014 + 0,0003 — 0,0010 — 0,0025 — 0,0040 — 0,0056
17 + 0,0016 — 0,0001 + 0,0010 + 0,0019 + 0,0023 + 0,0022 + 0,0018 + 0,0011 + 0,0002 — 0,0008 — 0,0019
18 + 0,0018 — 0,0002 + 0,0006 + 0,0015 + 0,0020 + 0,0023 + 0,0023 + 0,0021 + 0,0017 + 0,0013 + 0,0007
19 + 0,0011 0.0002 + 0,0002 + 0,0008 + 0,0014 i 0,0019 + 0,0023 + 0,0025 + 0,0026 + 0,0026 + 0,0025
20 0,0000 — 0.0001 — 0,0001 + 0,0002 + 0,0007 + 0.0013 + 0,0019 + 0,0025 + 0.0031 + 0.0036 + 0,0040
O / 2 J -V sf b 7 e /O t/ /3 /■v /5 "b ’7 /ß /<? 2Q
£-4—I—i X 1—1—1 A ’ ’ 1 1 1—1—1 A 1—1—>~k
Multiplikator /; A/s
Lastpunkt ct = 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
0 0.0000 + 0.0029 + 0,0014 — 0,0017 — 0,0056 — 0,0100 — 0,0145 — 0,0191 — 0.0236 — 0.0282 — 0,0327
1 + 0,0168 + 0,0018 — 0,0076 — 0,0148 — 0,0207 — 0,0258 — 0,0304 — 0,0346 — 0,0385 — 0,0422 — 0,0457
2 + 0,0269 — 0,0019 — 0,0173 — 0,0273 — 0,0343 — 0,0397 — 0,0440 — 0,0476 — 0,0507 — 0,0533 — 0,0557
3 + 0,0236 — 0,0110 — 0,0284 — 0,0387 — 0,0454 — 0,0499 — 0,0532 — 0.0555 — 0,0573 — 0.0586 — 0,0596
4 0,0000 — 0,0282 — 0,0415 — 0,0486 — 0,0524 — 0,0545 — 0,0555 — 0,0557 — 0,0555 — 0,0550 — 0,0542
5 — 0,0437 — 0,0518 — 0,0540 — 0,0536 — 0,0522 — 0,0499 — 0,0473 — 0,0445 — 0,0416 — 0,0387 — 0,0358
6 — 0,0807 — 0,0623 — 0,0505 — 0,0411 — 0,0327 — 0,0258 — 0,0192 — 0,0131 — 0,0074 — 0,0020 + 0,0031
7 — 0,0774 — 0,0361 — 0,0120 + 0,0051 + 0,0187 + 0,0300 + 0,0399 + 0.0486 + 0,0565 + 0,0638 + 0,0705
8 0,0000 + 0,0507 + 0,0772 + 0,1006 + 0,1165 + 0,1296 + 0,1408 + 0,1506 + 0,1594 + 0,1673 + 0,1746
9 — 0,0763 — 0,0361 — 0,0117 + 0,0058 + 0,0196 + 0,0310 + 0,0408 + 0,0495 + 0,0572 + 0,0643 + 0,0709
10 •— 0,0789 — 0,0623 — 0,0498 — 0,0397 — 0,0313 — 0,0240 — 0,0174 — 0,0115 — 0,0061 — 0,0010 + 0,0038
11 — 0,0422 — 0,0517 — 0,0530 — 0,0518 — 0,0498 — 0,0475 — 0,0450 — 0,0425 — 0,0400 — 0,0374 — 0,0349
12 0.0000 — 0.0281 — 0,0428 — 0,0461 — 0,0497 — 0,0518 — 0,0530 — 0,0536 — 0,0539 — 0.0538 — 0,0534
13 + 0,0206 — 0,0108 — 0,0264 — 0,0360 — 0,0426 — 0,0474 — 0,0511 — 0.0539 — 0,0561 — 0,0578 — 0,0591
14 + 0,0215 — 0,0016 — 0,0154 — 0,0252 — 0,0330 — 0,0386 — 0,0434 — 0,0474 — 0,0508 — 0,0537 — 0,0561
15 + 0,0117 + 0,0020 — 0,0071 — 0,0149 — 0,0219 — 0,0277 — 0.0328 — 0,0372 — 0,0411 — 0,0445 — 0,0476
16 0,0000 + 0,0026 — 0,0015 — 0,0069 — 0,0123 — 0,0173 — 0,0220 — 0,0262 — 0,0300 — 0,0335 — 0.0367
17 — 0,0063 + 0,0024 + 0,0016 — 0,0016 — 0,0055 — 0,0094 — 0,0132 — 0,0167 — 0,0201 — 0,0232 — 0,0261
18 — 0,0072 + 0,0018 + 0,0027 + 0,0012 — 0,0011 — 0,0037 — 0,0063 — 0,0089 — 0,0114 — 0,0139 — 0,0162
19 — 0,0045 + 0,0010 + 0,0024 + 0,0023 _L 1 0,0016 + 0,0005 — 0,0008 — 0,0022 — 0,0037 — 0,0052 — 0,0068
20 0,0000 + 0.0001 + 0,0014 + 0,0026 + 0,0035 + 0,0040 + 0.0042 + 0,0040 0,0037 + 0.0031 + 0.0024
