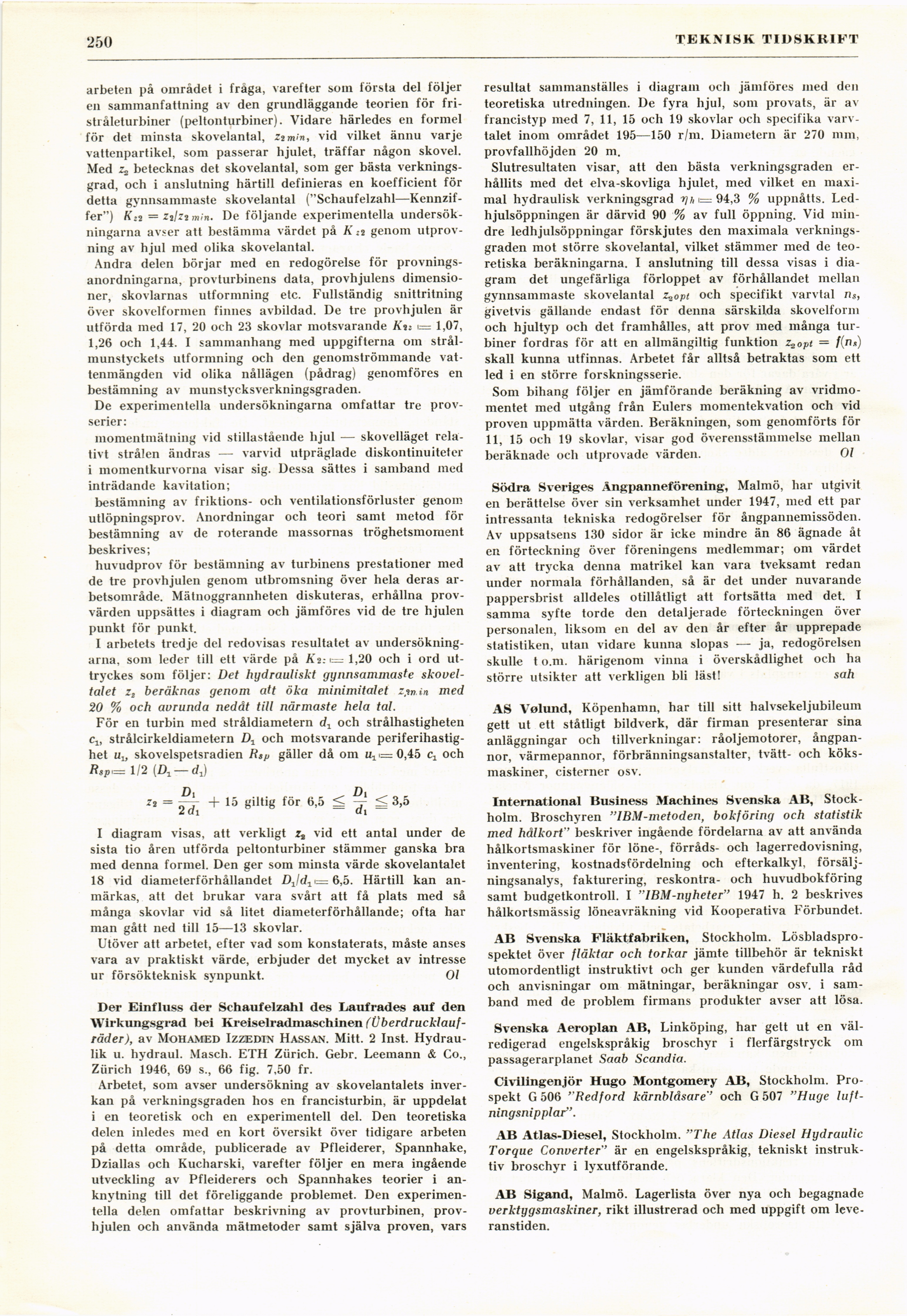

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

250

TEKNISK TIDSKRIFT

arbeten på området i fråga, varefter som första del följer
en sammanfattning av den grundläggande teorien för
fri-stråleturbiner (peltonturbiner). Vidare härledes en formel
för det minsta skovelantal, Z2min, vid vilket ännu varje
vattenpartikel, som passerar hjulet, träffar någon skovel.
Med z? betecknas det skovelantal, soin ger bästa
verkningsgrad, och i anslutning härtill definieras en koefficient för
detta gynnsammaste skovelantal
("Schaufelzahl—Kennzif-fer") K:2 = Z2/Z2 min. De följande experimentella
undersökningarna avser att bestämma värdet på K <-2 genom
utprovning av hjul med olika skovelantal.

Andra delen börjar med en redogörelse för
provningsanordningarna, provturbinens data, provhjulens
dimensioner, skovlarnas utformning etc. Fullständig snittritning
över skovelformen finnes avbildad. De tre provhjulen är
utförda med 17, 20 och 23 skövlar motsvarande Ku 1= 1,07,
1,26 och 1,44. I sammanhang med uppgifterna om
strål-munstyckets utformning och den genomströmmande
vattenmängden vid olika nållägen (pådrag) genomföres en
bestämning av munstycksverkningsgraden.

De experimentella undersökningarna omfattar tre
provserier:

momentmätning vid stillastående hjul — skovelläget
relativt strålen ändras — varvid utpräglade diskontinuiteter
i momentkurvorna visar sig. Dessa sättes i samband med
inträdande kavitation;

bestämning av friktions- och ventilationsförluster genom
utlöpningsprov. Anordningar och teori samt metod för
bestämning av de roterande massornas tröghetsmoment
beskrives;

huvudprov för bestämning av turbinens prestationer med
de tre provhjulen genom utbromsning över hela deras
arbetsområde. Mätnoggrannheten diskuteras, erhållna
prov-värden uppsättes i diagram och jämföres vid de tre hjulen
punkt för punkt.

I arbetets tredje del redovisas resultatet av
undersökningarna, som leder till ett värde på £2.-1= 1,20 och i ord
uttryckes som följer: Det hydrauliskt gynnsammaste
skovel-talet Zi beräknas genom att öka minimitalet z.m.in med
20 % och avrunda nedåt till närmaste hela tal.

För en turbin med stråldiametern dt och strålhastigheten
Cl, strålcirkeldiametern D1 och motsvarande
periferihastighet uu skovelspetsradien Rs/j gäller då om uxl=:0,45 cx och
R,P,= 1/2 [Dx — dj

= ~ +15 giltig för 6,5 < ^ < 3,5
l di a i

I diagram visas, att verkligt z2 vid ett antal under de
sista tio åren utförda peltonturbiner stämmer ganska bra
med denna formel. Den ger som minsta värde skovelantalet
18 vid diameterförhållandet DJdx<= 6,5. Härtill kan
anmärkas, att det brukar vara svårt att få plats med så
många skövlar vid så litet diameterförhållande; ofta har
man gått ned till 15—13 skövlar.

Utöver att arbetet, efter vad som konstaterats, måste anses
vara av praktiskt värde, erbjuder det mycket av intresse
ur försökteknisk synpunkt. 01

Der Einfluss der Schaufelzahl des Laufrades auf den
YVirkungsgrad bei Kreiselradmaschinen
(überdrucklauf-räder), av Mohamed Izzedtn Hassan. Mitt. 2 Inst.
Hydrau-lik u. hydraul. Masch. ETH Zürich. Gebr. Leemann & Co.,
Zürich 1946, 69 s., 66 fig. 7,50 fr.

Arbetet, som avser undersökning av skovelantalets
inverkan på verkningsgraden hos en francisturbin, är uppdelat
i en teoretisk och en experimentell del. Den teoretiska
delen inledes med en kort översikt över tidigare arbeten
på detta område, publicerade av Pfleiderer, Spannhake,
Dziallas och Kucharski, varefter följer en mera ingående
utveckling av Pfleiderers och Spannhakes teorier i
anknytning till det föreliggande problemet. Den
experimentella delen omfattar beskrivning av provturbinen,
provhjulen och använda mätmetoder samt själva proven, vars

resultat sammanställes i diagram och jämföres med den
teoretiska utredningen. De fyra hjul, som provats, är av
francistyp med 7, 11, 15 och 19 skövlar och specifika
varvtalet inom området 195—150 r/m. Diametern är 270 mm,
provfallhöjden 20 m.

Slutresultaten visar, att den bästa verkningsgraden
erhållits med det elva-skovliga hjulet, med vilket en
maximal hydraulisk verkningsgrad rjh 1= 94,3 % uppnåtts.
Led-hjulsöppningen är därvid 90 % av full öppning. Vid
mindre ledhjulsöppningar förskjutes den maximala
verkningsgraden mot större skovelantal, vilket stämmer med de
teoretiska beräkningarna. I anslutning till dessa visas i
diagram det ungefärliga förloppet av förhållandet mellan
gynnsammaste skovelantal z^opt och specifikt varvtal ns,
givetvis gällande endast för denna särskilda skovelforni
och hjultyp och det framhålles, att prov med många
turbiner fordras för att en allmängiltig funktion z^opt = /(n*)
skall kunna utfinnas. Arbetet får alltså betraktas som ett
led i en större forskningsserie.

Som bihang följer en jämförande beräkning av
vridmomentet med utgång från Eulers momentekvation och vid
proven uppmätta värden. Beräkningen, som genomförts för
11, 15 och 19 skövlar, visar god överensstämmelse mellan
beräknade och utprovade värden. Ol

Södra Sveriges Angpanneförening, Malmö, har utgivit
en berättelse över sin verksamhet under 1947, med ett par
intressanta tekniska redogörelser för ångpannemissöden.
Av uppsatsens 130 sidor är icke mindre än 86 ägnade åt
en förteckning över föreningens medlemmar; om värdet
av att trycka denna matrikel kan vara tveksamt redan
under normala förhållanden, så är det under nuvarande
pappersbrist alldeles otillåtligt att fortsätta med det. I
samma syfte torde den detaljerade förteckningen över
personalen, liksom en del av den år efter år upprepade
statistiken, utan vidare kunna slopas — ja, redogörelsen
skulle t o.m. härigenom vinna i överskådlighet och ha
större utsikter att verkligen bli läst! sah

AS Vølund, Köpenhamn, har till sitt halvsekeljubileum
gett ut ett ståtligt bildverk, där firman presenterar sina
anläggningar och tillverkningar: råoljemotorer,
ångpannor, värmepannor, förbränningsanstalter, tvätt- och
köksmaskiner, cisterner osv.

International Business Machines Svenska AB,
Stockholm. Broschyren "IBM-metoden, bokföring och statistik
med hålkort’’ beskriver ingående fördelarna av att använda
hålkortsmaskiner för löne-, förråds- och lagerredovisning,
inventering, kostnadsfördelning och efterkalkyl,
försäljningsanalys, fakturering, reskontra- och huvudbokföring
samt budgetkontroll. I "IBM-nyheter" 1947 h. 2 beskrives
hålkortsmässig löneavräkning vid Kooperativa Förbundet.

AB Svenska Fläktfabriken, Stockholm.
Lösbladspro-spektet över fläktar och torkar jämte tillbehör är tekniskt
utomordentligt instruktivt och ger kunden värdefulla råd
och anvisningar om mätningar, beräkningar osv. i
samband med de problem firmans produkter avser att lösa.

Svenska Aeroplan AB, Linköping, har gett ut en
väl-redigerad engelskspråkig broschyr i flerfärgstryck om
passagerarplanet Saab Scandia.

Civilingenjör Hugo Montgomery AR, Stockholm.
Prospekt G 506 "Redford kärnbldsare’ och G 507 "Huge
luft-ningsnipplar".

AB Atlas-Diesel, Stockholm. "The Atlas Diesel Hydraulic
Torque Converter" är en engelskspråkig, tekniskt
instruktiv broschyr i lyxutförande.

AB Sigand, Malmö. Lagerlista över nya och begagnade
verktygsmaskiner, rikt illustrerad och med uppgift om
leveranstiden.
