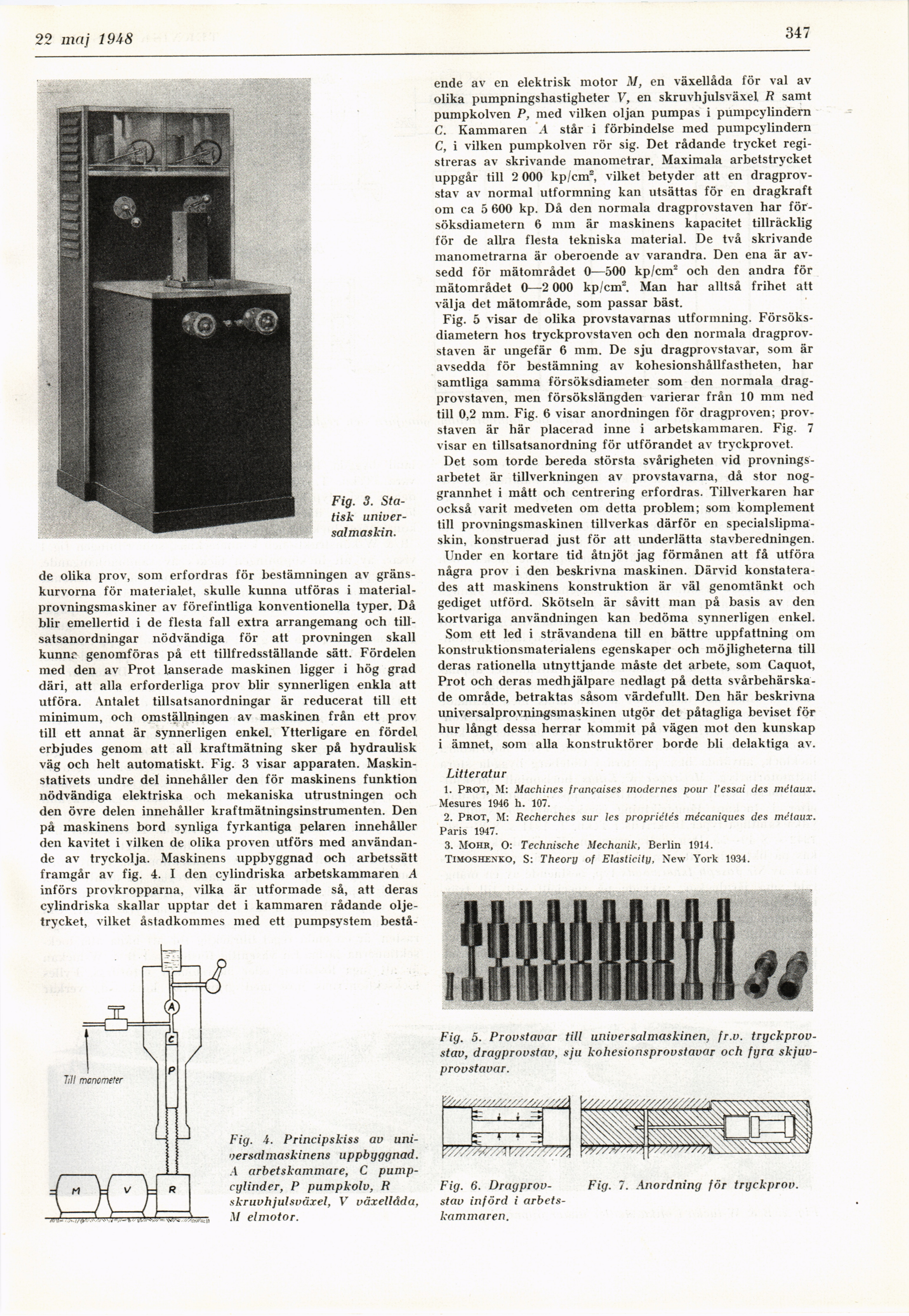

Full resolution (JPEG) - On this page / på denna sida - H. 21. 22 maj 1948 - Universalprovningsmaskin för statiska prov, av Ragnar Nilson
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
22 maj 1948
347
ende av en elektrisk motor A/, en växellåda för val av
olika pumpningshastiglieter V, en skruvhjulsväxel R samt
pumpkolven P, med vilken oljan pumpas i pumpcylindern
C. Kammaren A står i förbindelse med pumpcylindern
C, i vilken pumpkolven rör sig. Det rådande trycket
registreras av skrivande manometrar. Maximala arbetstrycket
uppgår till 2 000 kp/cm2, vilket betyder att en
dragprov-stav av normal utformning kan utsättas för en dragkraft
om ca 5 600 kp. Då den normala dragprovstaven har
försöksdiametern 6 mm är maskinens kapacitet tillräcklig
för de allra flesta tekniska material. De två skrivande
manometrarna är oberoende av varandra. Den ena är
avsedd för mätområdet 0—500 kp/cm2 och den andra för
mätområdet 0—2 000 kp/cm2. Man har alltså frihet att
välja det mätområde, som passar bäst.
Fig. 5 visar de olika provstavarnas utformning.
Försöksdiametern hos tryckprovstaven och den normala
dragprovstaven är ungefär 6 mm. De sju dragprovstavar, som är
avsedda för bestämning av kohesionshållfastheten, har
samtliga samma försöksdiameter som den normala
dragprovstaven, men försökslängden varierar från 10 mm ned
till 0,2 mm. Fig. 6 visar anordningen för dragproven;
provstaven är här placerad inne i arbetskammaren. Fig. 7
visar en tillsatsanordning för utförandet av tryckprovet.
Det som torde bereda största svårigheten vid
provningsarbetet är tillverkningen av provstavarna, då stor
noggrannhet i mått och centrering erfordras. Tillverkaren har
också varit medveten om detta problem; som komplement
till provningsmaskinen tillverkas därför en
specialslipma-skin, konstruerad just för att underlätta stavberedningen.
Under en kortare tid åtnjöt jag förmånen att få utföra
några prov i den beskrivna maskinen. Därvid
konstaterades att maskinens konstruktion är väl genomtänkt och
gediget utförd. Skötseln är såvitt man på basis av den
kortvariga användningen kan bedöma synnerligen enkel.
Som ett led i strävandena till en bättre uppfattning om
konstruktionsmaterialens egenskaper och möjligheterna till
deras rationella utnyttjande måste det arbete, som Caquot,
Prot och deras medhjälpare nedlagt på detta
svårbehärska-de område, betraktas såsom värdefullt. Den här beskrivna
universalprovningsmaskinen utgör det påtagliga beviset för
hur långt dessa herrar kommit på vägen mot den kunskap
i ämnet, som alla konstruktörer borde bli delaktiga av.
Litteratur
1. Prot, M: Machines francaises mödernes pour l’essai des métaux.
Mesures 1946 h. 107.
2. Prot, M: Recherchcs sur les propriétés mécaniques des métaux.
Paris 1947.
3. Mohr, O: Technische Mechanik, Berlin 1914.
Timoshenko, S: Theory of Elasticity, New York 1934.
Fig. 5. Provstavar till universalmaskinen, fr.v.
tryckprov-stav, dragprovstav, sju kohesionsprovstavar och fyra
skjuv-provstavar.
Fig. 6. Dragprov- Fig. 7. Anordning för tryckprov.
stav införd i
arbetskammaren.
de olika prov, som erfordras för bestämningen av
gränskurvorna för materialet, skulle kunna utföras i
materialprovningsmaskiner av förefintliga konventionella typer. Då
blir emellertid i de flesta fall extra arrangemang och
tillsatsanordningar nödvändiga för att provningen skall
kunne genomföras på ett tillfredsställande sätt. Fördelen
med den av Prot lanserade maskinen ligger i hög grad
däri, att alla erforderliga prov blir synnerligen enkla att
utföra. Antalet tillsatsanordningar är reducerat till ett
minimum, och omställningen av maskinen från ett prov
till ett annat är synnerligen enkel. Ytterligare en fördel
erbjudes genom att all kraftmätning sker på hydraulisk
väg och helt automatiskt. Fig. 3 visar apparaten.
Maskinstativets undre del innehåller den för maskinens funktion
nödvändiga elektriska och mekaniska utrustningen och
den övre delen innehåller kraftmätningsinstrumenten. Den
på maskinens bord synliga fyrkantiga pelaren innehåller
den kavitet i vilken de olika proven utförs med
användande av tryckolja. Maskinens uppbyggnad och arbetssätt
framgår av fig. 4. I den cylindriska arbetskammaren A
införs provkropparna, vilka är utformade så, att deras
cylindriska skallar upptar det i kammaren rådande
oljetrycket, vilket åstadkommes med ett pumpsystem bestå-
Fig. 3.
Statisk universalmaskin.
Fig. 4. Principskiss av
uni-versalmaskinens uppbyggnad.
A arbetskammare, C
pumpcylinder, P pumpkolv, R
skruvhjulsväxel, V växellåda,
M elmotor.
