(i november 194X

725

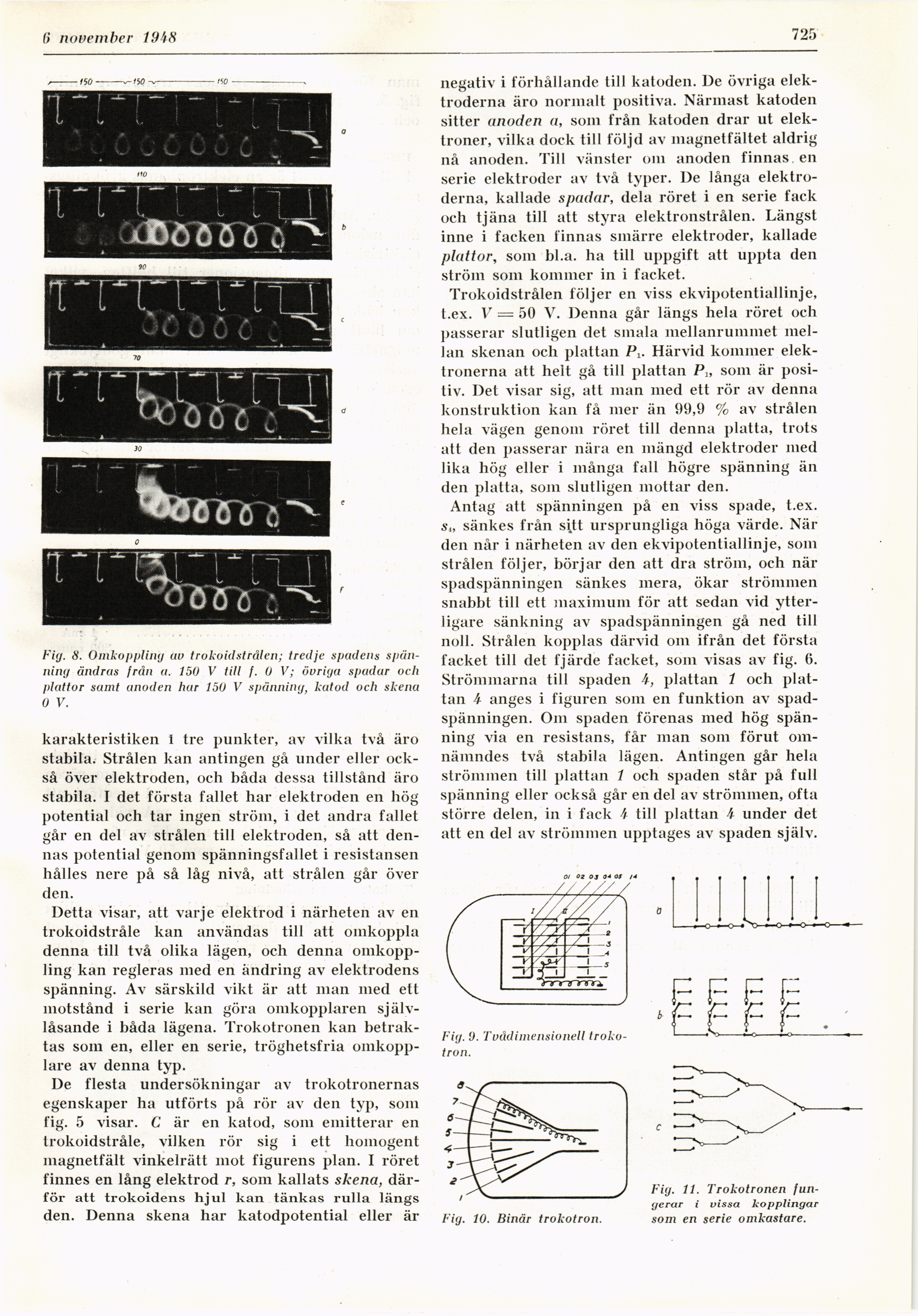

Fig. 8. Omkoppling av trokoidsträlen; tredje spadens
spänning ändras från a. 150 V till f. O V; övriga spadar och
plattor samt anoden har 150 V spänning, katod och skena
O V.

karakteristiken 1 tre punkter, av vilka två äro
stabila. Strålen kan antingen gå under eller
också över elektroden, och båda dessa tillstånd äro
stabila. I det första fallet har elektroden en hög
potential och tar ingen ström, i det andra fallet
går en del av strålen till elektroden, så att
dennas potential genom spänningsfallet i resistansen
hålles nere på så låg nivå, att strålen går över
den.

Detta visar, att varje elektrod i närheten av en
trokoidstråle kan användas till att omkoppla
denna till två olika lägen, och denna
omkoppling kan regleras med en ändring av elektrodens
spänning. Av särskild vikt är att man med ett
motstånd i serie kan göra omkopplaren
självlåsande i båda lägena. Trokotronen kan
betraktas som en, eller en serie, tröghetsfria
omkopplare av denna typ.

De flesta undersökningar av trokotronernas
egenskaper ha utförts på rör av den typ, som
fig. 5 visar. C är en katod, som emitterar en
trokoidstråle, vilken rör sig i ett homogent
magnetfält vinkelrätt mot figurens plan. I röret
finnes en lång elektrod r, som kallats skena,
därför att trokoidens hjul kan tänkas rulla längs
den. Denna skena har katodpotential eller är

negativ i förhållande till katoden. De övriga
elektroderna äro normalt positiva. Närmast katoden
sitter anoden a, som från katoden drar ut
elektroner, vilka dock till följd av magnetfältet aldrig
nå anoden. Till vänster om anoden finnas, en
serie elektroder av två typer. De långa
elektroderna, kallade spadar, dela röret i en serie fack
och tjäna till att styra elektronstrålen. Längst
inne i facken finnas smärre elektroder, kallade
plattor, som bl.a. ha till uppgift att uppta den
ström som kommer in i facket.

Trokoidstrålen följer en viss ekvipotentiallinje,
t.ex. V — 50 V. Denna går längs hela röret och
passerar slutligen det smala mellanrummet
mellan skenan och plattan P±. Härvid kommer
elektronerna att helt gå till plattan P„ som är
positiv. Det visar sig, att man med ett rör av denna
konstruktion kan få mer än 99,9 % av strålen
hela vägen genom röret till denna platta, trots
att den passerar nära en mängd elektroder med
lika hög eller i många fall högre spänning än
den platta, som slutligen mottar den.

Antag att spänningen på en viss spade, t.ex.
s„ sänkes från sitt ursprungliga höga värde.
Nälden når i närheten av den ekvipotentiallinje, som
strålen följer, börjar den att dra ström, och när
spadspänningen sänkes mera, ökar strömmen
snabbt till ett maximum för att sedan vid
ytterligare sänkning av spadspänningen gå ned till
noll. Strålen kopplas därvid om ifrån det första
facket till det fjärde facket, som visas av fig. 6.
Strömmarna till spaden plattan 1 och
plattan 4 anges i figuren som en funktion av
spadspänningen. Om spaden förenas med hög
spänning via en resistans, får man som förut
omnämndes två stabila lägen. Antingen går hela
strömmen till plattan i och spaden står på full
spänning eller också går en del av strömmen, ofta
större delen, in i fack 4 till plattan 4 under det
att en del av strömmen upptages av spaden själv.

Fig. 0. Tvådimensionell
troko-tron.

Fig. 11. Trokotronen
fungerar i vissa kopplingar
som en serie omkastare.

Fig. 10. Binär trokotron.
