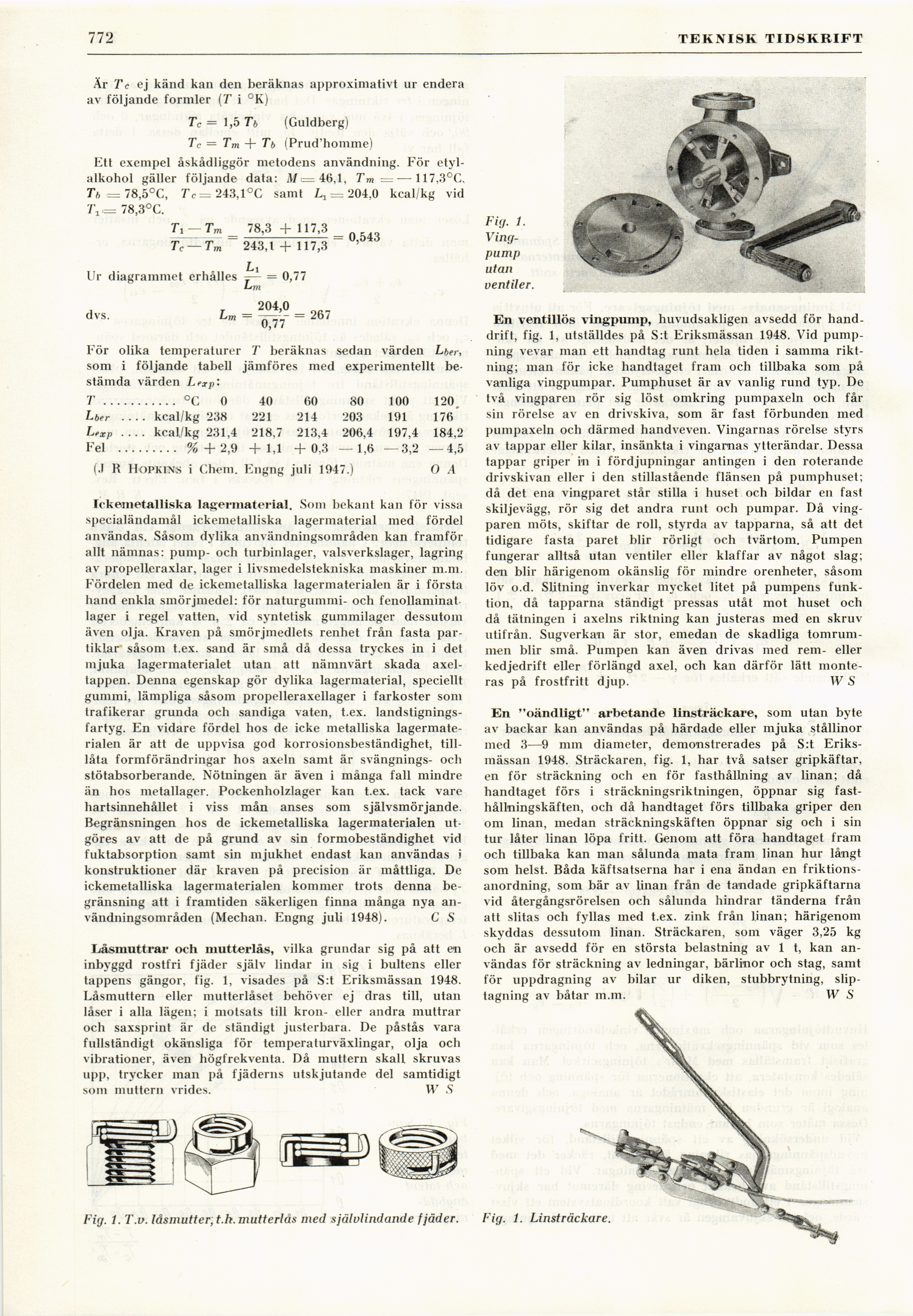

772
TEKNISK TIDSKRIFT
Är T c ej känd kan den beräknas approximativt ur endera
av följande formler (T i °K)
T c = 1,5 T b (Guldberg)
Tc = Tm + Tb (Prud’homme)
Ett exempel åskådliggör metodens användning. För
etylalkohol gäller följande data: Mt= 46,1, Tm = — 117,3°C,
Th = 78,5°C, Tc= 243,1°C samt L, = 204,0 kcal/kg vid
7\,= 78,3°C.
7*1 — Tm _ 78,3 + 117,3
Tc — Tm ~ 243,1 + 117,3
Li
Ur diagrammet erhålles j— = 0,77
Lm
0,543
dvs.
r 204>° _ 9fi7
Lm = 0/77 = 267
För olika temperaturer 7’ beräknas sedan värden Lft<>>-,
som i följande tabell jämföres med experimentellt
bestämda värden Lezpi
T........... °C 0 40 60 80 100 120.
Lber ____ kcal/kg 238 221 214 203 191 176
Uxp–– kcal/kg 231,4 218,7 213,4 206,4 197,4 184,2
Fel ......... % + 2,9 +1,1 +0,3 —1,6 —3,2 —4,5
(.1 R Hopkins i Chem. Engng juli 1947.) O A
Ickemetalliska lagermaterial. Som bekant kan för vissa
specialändamål ickemetalliska lagermaterial med fördel
användas. Såsom dylika användningsområden kan framför
allt nämnas: pump- och turbinlager, valsverkslager, lagring
av propelleraxlar, lager i livsmedelstekniska maskiner m.m.
Fördelen med de ickemetalliska lagermaterialen är i första
hand enkla smörjmedel: för naturgummi- och fenollaminat
lager i regel vatten, vid syntetisk gummilager dessutom
även olja. Kraven på smörjmedlets renhet från fasta
partiklar såsom t.ex. sand är små då dessa tryckes in i det
mjuka lagermaterialet utan att nämnvärt skada
axeltappen. Denna egenskap gör dylika lagermaterial, speciellt
gummi, lämpliga såsom propelleraxellager i farkoster som
trafikerar grunda och sandiga vaten, t.ex.
landstignings-fartyg. En vidare fördel hos de icke metalliska
lagermaterialen är att de uppvisa god korrosionsbeständighet,
tilllåta formförändringar hos axeln samt är svängnings- och
stötabsorberande. Nötningen är även i många fall mindre
än hos metallager. Pockenholzlager kan t.ex. tack vare
hartsinnehållet i viss mån anses som självsmörjande.
Begränsningen hos de ickemetalliska lagermaterialen
utgöres av att de på grund av sin formobeständighet vid
fuktabsorption samt sin mjukhet endast kan användas i
konstruktioner där kraven på precision är måttliga. De
ickemetalliska lagermaterialen kommer trots denna
begränsning att i framtiden säkerligen finna många nya
användningsområden (Mechan. Engng juli 1948). C S
Låsmuttrar och mutterlås, vilka grundar sig på att en
inbyggd rostfri fjäder själv lindar in sig i bultens eller
tappens gängor, fig. 1, visades på S:t Eriksmässan 1948.
Låsmuttern eller mutterlåset behöver ej dras till, utan
låser i alla lägen; i motsats till kron- eller andra muttrar
och saxsprint är de ständigt justerbara. De påstås vara
fullständigt okänsliga för temperaturväxlingar, olja och
vibrationer, även högfrekventa. Då muttern skall skruvas
upp, trycker man på fjäderns utskjutande del samtidigt
som muttern vrides. W S
Fig. 1.
Ving-
pump
utan
ventiler.
En ventillös vingpump, huvudsakligen avsedd för
handdrift, fig. 1, utställdes på S:t Eriksmässan 1948. Vid
pumpning vevar man ett handtag runt hela tiden i samma
riktning; man för icke handtaget fram och tillbaka som på
vanliga vingpumpar. Pumphuset är av vanlig rund typ. De
två vingparen rör sig löst omkring pumpaxeln och får
sin rörelse av en drivskiva, som är fast förbunden med
pumpaxeln och därmed handveven. Vingarnas rörelse styrs
av tappar eller kilar, insänkta i vingarnas ytterändan Dessa
tappar griper in i fördjupningar antingen i den roterande
drivskivan eller i den stillastående flänsen på pumphuset;
då det ena vingparet står stilla i huset och bildar en fast
skiljevägg, rör sig det andra runt och pumpar. Då
vingparen möts, skiftar de roll, styrda av tapparna, så att det
tidigare fasta paret blir rörligt och tvärtom. Pumpen
fungerar alltså utan ventiler eller klaffar av något slag;
den blir härigenom okänslig för mindre orenheter, såsom
löv o.d. Slitning inverkar mycket litet på pumpens
funktion, då tapparna ständigt pressas utåt mot huset och
då tätningen i axelns riktning kan justeras med en skruv
utifrån. Sugverkan är stor, emedan de skadliga
tomrummen blir små. Pumpen kan även drivas med rem- eller
kedjedrift eller förlängd axel, och kan därför lätt
monteras på frostfritt djup. W S
En "oändligt" arbetande linsträckare, som utan byte
av backar kan användas på härdade eller mjuka stållinor
med 3—9 mm diameter, demonstrerades på S:t
Eriksmässan 1948. Sträckaren, fig. 1, har två satser gripkäftar,
en för sträckning och en för fasthållning av linan; då
handtaget förs i sträckningsriktningen, öppnar sig
fast-hållningskäften, och då handtaget förs tillbaka griper den
om linan, medan sträckningskäften öppnar sig och i sin
tur låter linan löpa fritt. Genom att föra handtaget fram
och tillbaka kan man sålunda mata fram linan hur långt
som helst. Båda käftsatserna har i ena ändan en
friktions-anordning, som bär av linan från de tandade gripkäftarna
vid återgångsrörelsen och sålunda hindrar tänderna från
att slitas och fyllas med t.ex. zink från linan; härigenom
skyddas dessutom linan. Sträckaren, som väger 3,25 kg
och är avsedd för en största belastning av 1 t, kan
användas för sträckning av ledningar, bärlinor och stag, samt
för uppdragning av bilar ur diken, stubbrytning,
sliptagning av båtar m.m. W S
Fig. 1. T.v. låsmutter, t.h. mutterlås med självlindande fjäder. Fig. 1.
Linsträckare.
