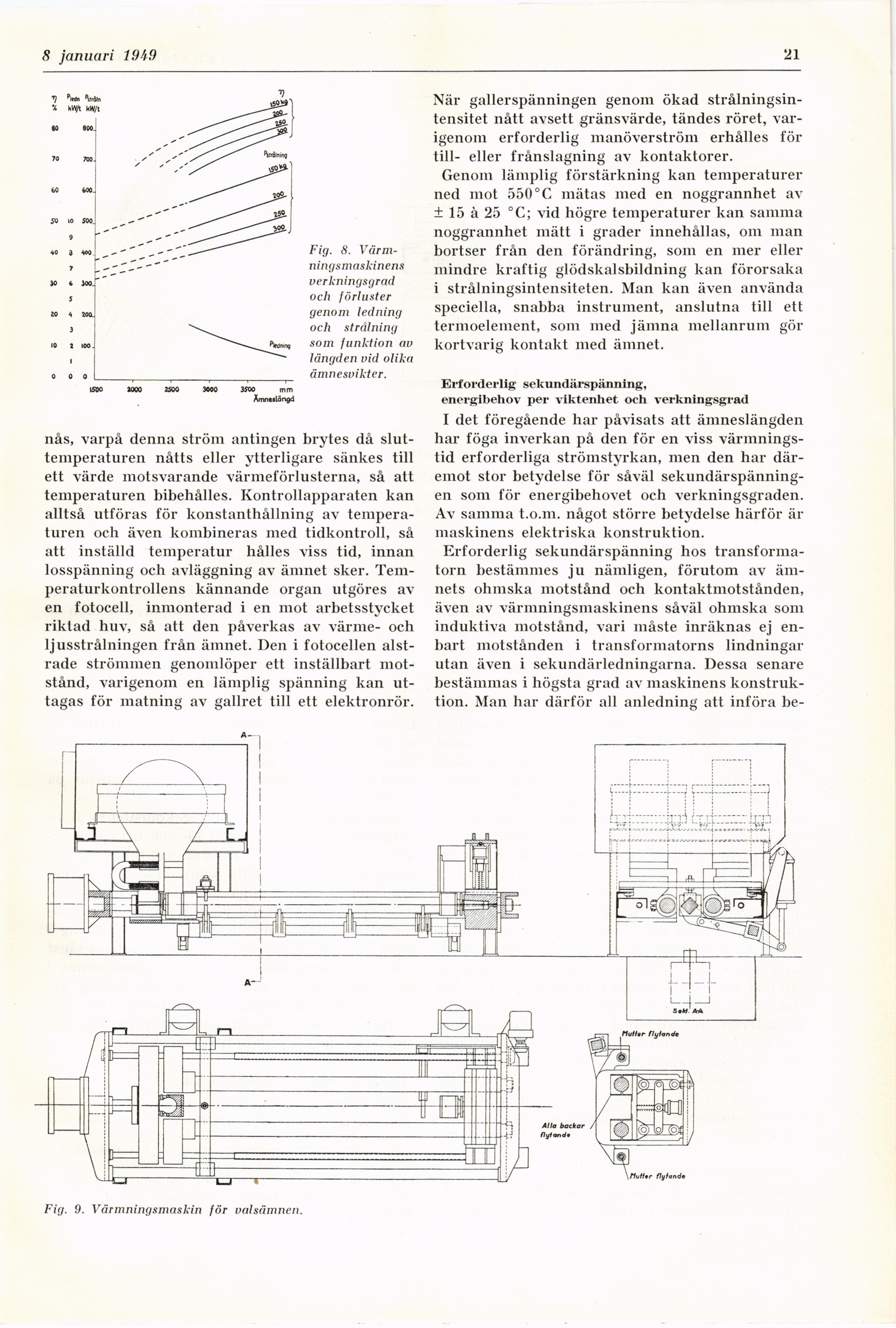

8 januari 194-9
21
T PMn Vain
\ Mt|H kW/1
fVdning
Fig. 8.
Värm-ningsmaskinens
verkningsgrad
och förluster
genom ledning
och strålning
som funktion av
längden vid olika
ämnesvikter.
3500 mm
Åmna»lön9d
nås, varpå denna ström antingen brytes då
sluttemperaturen nåtts eller ytterligare sänkes till
ett värde motsvarande värmeförlusterna, så att
temperaturen bibehålles. Kontrollapparaten kan
alltså utföras för konstanthållning av
temperaturen och även kombineras med tidkontroll, så
att inställd temperatur hålles viss tid, innan
losspänning och avläggning av ämnet sker.
Temperaturkontrollens kännande organ utgöres av
en fotocell, inmonterad i en mot arbetsstycket
riktad huv, så att den påverkas av värme- och
ljusstrålningen från ämnet. Den i fotocellen
alstrade strömmen genomlöper ett inställbart
motstånd, varigenom en lämplig spänning kan
uttagas för matning av gallret till ett elektronrör.
När gallerspänningen genom ökad
strålningsintensitet nått avsett gränsvärde, tändes röret,
varigenom erforderlig manöverström erhålles för
till- eller frånslagning av kontaktorer.
Genom lämplig förstärkning kan temperaturer
ned mot 550° C mätas med en noggrannhet av
± 15 à 25 °C; vid högre temperaturer kan samma
noggrannhet mätt i grader innehållas, om man
bortser från den förändring, som en mer eller
mindre kraftig glödskalsbildning kan förorsaka
i strålningsintensiteten. Man kan även använda
speciella, snabba instrument, anslutna till ett
termoelement, som med jämna mellanrum gör
kortvarig kontakt med ämnet.
Erforderlig sekundärspänning,
energibehov per viktenhet och verkningsgrad
I det föregående har påvisats att ämneslängden
har föga inverkan på den för en viss
värmnings-tid erforderliga strömstyrkan, men den har
däremot stor betydelse för såväl
sekundärspänningen som för energibehovet och verkningsgraden.
Av samma t.o.m. något större betydelse härför är
maskinens elektriska konstruktion.
Erforderlig sekundärspänning hos
transformatorn bestämmes ju nämligen, förutom av
ämnets ohmska motstånd och kontaktmotstånden,
även av värmningsmaskinens såväl ohmska som
induktiva motstånd, vari måste inräknas ej
enbart motstånden i transformatorns lindningar
utan även i sekundärledningarna. Dessa senare
bestämmas i högsta grad av maskinens
konstruktion. Man har därför all anledning att införa be-
riuHtr flytande
Fig. 9. Värmningsmaskin för valsämnen.
