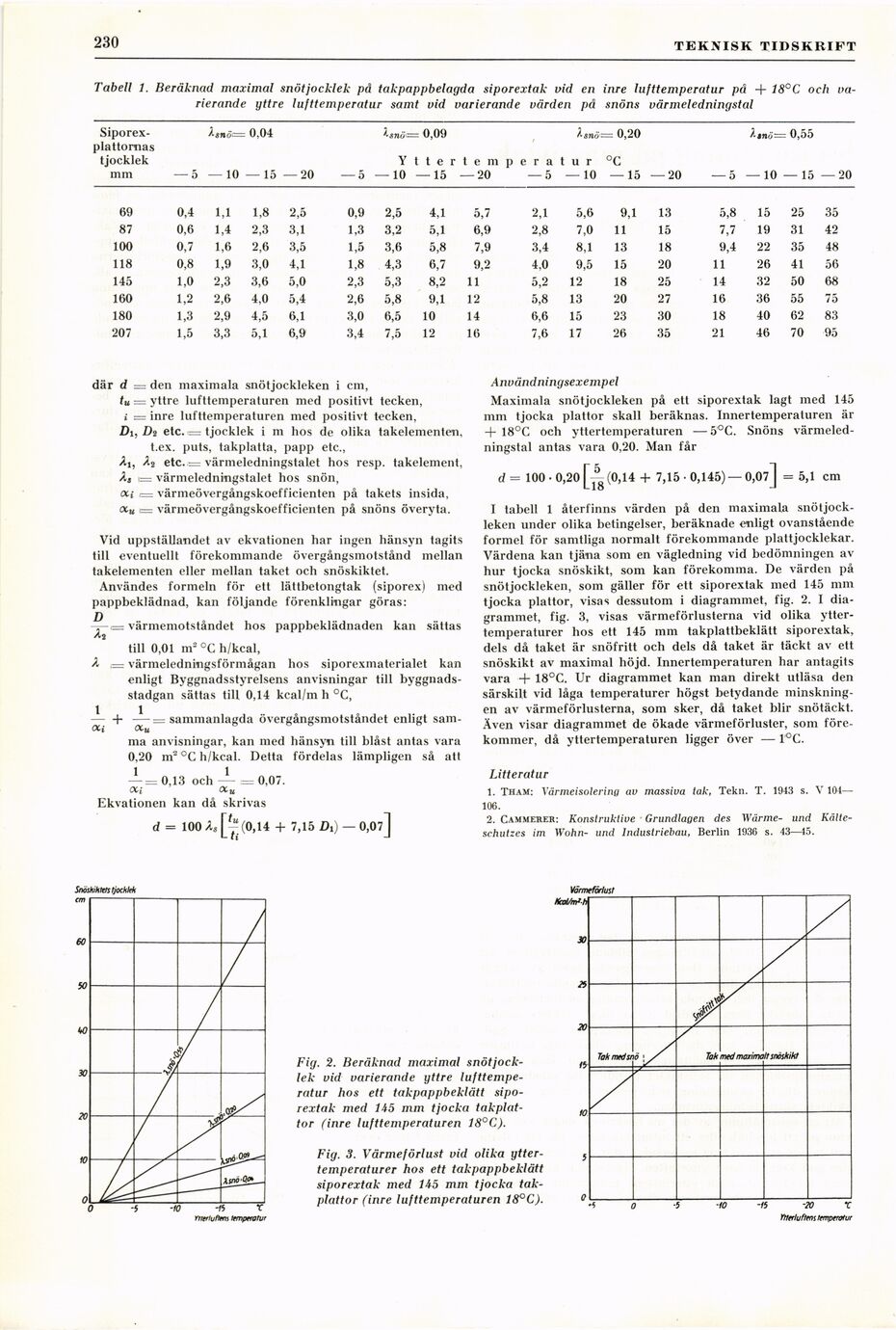

21 fi
TEKNISK TIDSKRIFT
Tabell 1. Beräknad maximal snötjocklek pd takpappbelagda siporextak vid en inre lufttemperatur pä -f 18°C och
varierande yttre lufttemperatur samt vid varierande värden pä snöns värmeledningstal
Siporex- l»nö~ 0,04 W= 0,09 A,„ö= 0,20 l,nö= 0,55
plattomas
tjocklek Ytterte m peratur °G
mm —5 — 10 — 15 —20 —5 — 10 —15 —20 —5 — 10 —15 —20 —5 —10 — 15 —20
69 0,4 1,1 1,8 2,5 0,9 2,5 4,1 5,7 2,1 5,6 9,1 13 5,8 15 25 35
87 0,6 1,4 2,3 3,1 1,3 3,2 5,1 6,9 2,8 7,0 11 15 7,7 19 31 42
100 0,7 1,6 2,6 3,5 1,5 3,6 5,8 7,9 3,4 8,1 13 18 9,4 22 35 48
118 0,8 1,9 3,0 4,1 1,8 4,3 6,7 9,2 4,0 9,5 15 20 11 26 41 56
145 1,0 2,3 3,6 5,0 2,3 5,3 8,2 11 5,2 12 18 25 14 32 50 68
160 1,2 2,6 4,0 5,4 2,6 5,8 9,1 12 5,8 13 20 27 16 36 55 75
180 1,3 2,9 4,5 6,1 3,0 6,5 10 14 6,6 15 23 30 18 40 62 83
207 1,5 3,3 5,1 6,9 3,4 7,5 12 16 7,6 17 26 35 21 46 70 95
där d = den maximala snötjockleken i cm,
tu = yttre lufttemperaturen med positivt tecken,
i = inre lufttemperaturen med positivt tecken,
Di, Di etc.i= tjocklek i m hos de olika takelementen,
t.ex. puts, takplatta, papp etc.,
Ai, A2 etc.= värmeledningstalet hos resp. takelement,
Aä i= värmeledningstalet hos snön,
oci n= värmeövergångskoefficienten på takets insida,
<xu i= värmeövergångskoefficienten på snöns överyta.
Vid uppställandet av ekvationen har ingen hänsyn tagits
till eventuellt förekommande övergångsmotstånd mellan
takelementen eller mellan taket och snöskiktet.
Användes formeln för ett lättbetongtak (siporex) med
pappbeklädnad, kan följande förenklingar göras:
värmemotståndet hos pappbeklädnaden kan sättas
/a
till 0,01 nr °C h/kcal,
A i== värmeledningsförmågan hos siporexmaterialet kan
enligt Byggnadsstyrelsens anvisningar till
byggnadsstadgan sättas till 0,14 kcal/m h °C,
— + —= sammanlagda övergångsmotståndet enligt sam-
Oti OCu
ma anvisningar, kan med hänsyn till blåst antas vara
0,20 m3 °C h/kcal. Detta fördelas lämpligen så att
— =0,13 och — =0,07.
Oii ocu
Ekvationen kan då skrivas
d = 100 As[^ (0,14 + 7,15 jDi) —0,07]
Användningsexempel
Maximala snötjockleken på ett siporextak lagt med 145
mm tjocka plattor skall beräknas. Innertemperaturen är
+ 18°C och yttertemperaturen — 5°C. Snöns
värmeledningstal antas vara 0,20. Man får
rf = 100 • 0,20 (0,14 + 7,15 • 0,145) — 0,07] = 5,1 cm
I tabell 1 återfinns värden på den maximala
snötjockleken under olika betingelser, beräknade enligt ovanstående
formel för samtliga normalt förekommande plåttjocklekar.
Värdena kan tjäna som en vägledning vid bedömningen av
hur tjocka snöskikt, som kan förekomma. De värden på
snötjockleken, som gäller för ett siporextak med 145 mm
tjocka plattor, visas dessutom i diagrammet, fig. 2. I
diagrammet, fig. 3, visas värmeförlusterna vid olika
ytter-temperaturer hos ett 145 mm takplattbeklätt siporextak,
dels då taket är snöfritt och dels då taket är täckt av ett
snöskikt av maximal höjd. Innertemperaturen har antagits
vara + 18°C. Ur diagrammet kan man direkt utläsa den
särskilt vid låga temperaturer högst betydande
minskningen av värmeförlusterna, som sker, då taket blir snötäckt.
Även visar diagrammet de ökade värmeförluster, som
förekommer, då yttertemperaturen ligger över — l’°C.
Litteratur
1. Tham: Värmeisolering av massiva tak, Tekn. T. 1943 s. V 104—
106.
2. Cammerer: Konstruktive Grundlagen des Wärme- und
Kälte-schutzes im Wohn- und Industriebau, Berlin 1936 s. 43—15.
Fig. 2. Beräknad maximal
snötjocklek vid varierande yttre
lufttemperatur hos ett takpappbeklätt
siporextak med 145 mm tjocka
takplattor (inre lufttemperaturen 18°C).
Fig. 3. Värmeförlust vid olika
ytter-temperaturer hos ett takpappbeklätt
siporextak med 145 mm tjocka
takplattor (inre lufttemperaturen 18°C).
