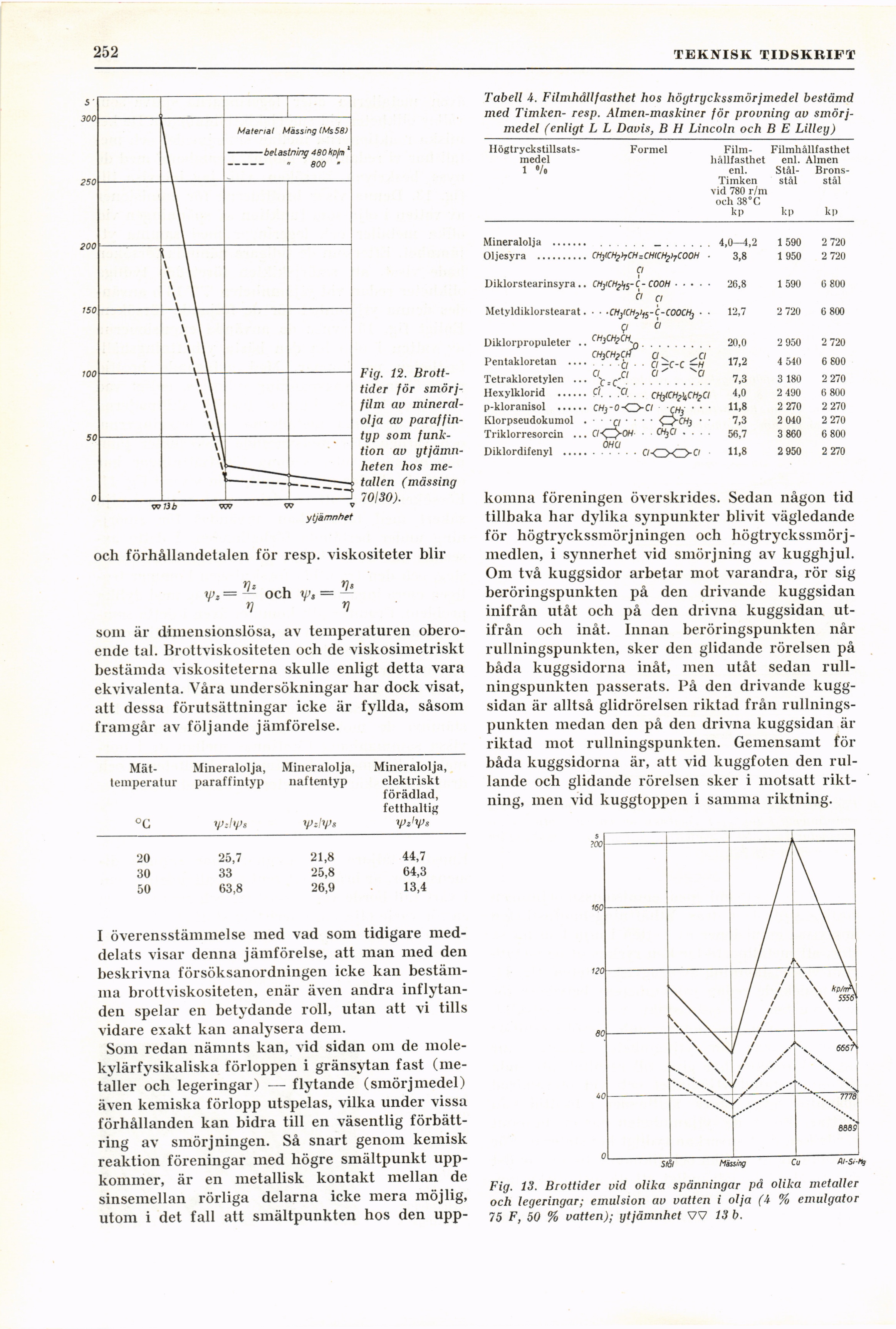

Full resolution (JPEG) - On this page / på denna sida - H. 14. 2 april 1949 - Friktion och smörjning, av Hans Stäger
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
21 fi
TEKNISK TIDSKRIFT
Fig. 12.
Brott-tider för
smörj-film av
mineralolja av par af
fintyp som
funktion av
ytjämnheten hos
metallen (mässing
70130).
och förhållandetalen för resp. viskositeter blir
rjz , V
w,= — och w, — —
rj rj
som är dimensionslösa, av temperaturen
oberoende tal. Brottviskositeten och de viskosimetriskt
bestämda viskositeterna skulle enligt detta vara
ekvivalenta. Våra undersökningar har dock visat,
att dessa förutsättningar icke är fyllda, såsom
framgår av följande jämförelse.
[-Mät-temperatur-]
{+Mät- temperatur+} °C Mineralolja, paraffintyp Mineralolja, naftentyp VzlVs Mineralolja, elektriskt förädlad, fetthaltig
20 25,7 21,8 44,7
30 33 25,8 64,3
50 63,8 26,9 13,4
Tabell 4. Filmhållfasthet hos högtryckssmörjmedel bestämd
med Timken- resp. Almen-maskiner för provning av
smörjmedel (enligt L L Davis, B H Lincoln och B E Lilley)
[-Högtryckstillsatsmedel-]
{+Högtryckstillsats-
medel+}
1 «/o
Formel
Mineralolja ............. .......4,0—4,2 1 590 2 720
Oljesyra ..........CHjKHfrCH=CH<CH2i7COOH ■ 3,8 1 950 2 720
Cl
Diklorstearinsyra .. CHjiCH^- C - COOH..........26,8 1 590 6 800
ci ci
Metyldiklorstearat. • ■ ■CHJ(ai2>1s-C-COOCH3 ■ • 12,7 2 720 6 800
P ö
Diklorpropuleter .. fH3o,.?c^0 ..................20,0 2 950 2 720
Pentakloretan .... . . å-C-C -H I7.2 4 540 6S00
Tetrakloretylen ... °t:,c-a . . °.....C/. 7,3 3 180 2 270
Hexylklorid ...... Ci. . ?Q . . ctyCH^CfyCI 4>0 2 490 6 800
p-kloranisol ...... CH3-OOCI • • ’ 11,8 2 270 2 270
Klorpseudokumol Q-c«j • 7,3 2 040 2 270
Triklorresorcin ... C/-O-0W • CHjCi .... 56,7 3 860 6 800
Diklordifenyl .......0H0 . . C/-O-OC/ 11,8 2 950 2 270
[-Film-liållfasthet-]
{+Film- liållfasthet+} enl. Timken vid 780 r/m och 38°C kp Filmhållfasthet enl. Almen Stål-
Bronsstål stål kp kp
komna föreningen överskrides. Sedan någon tid
tillbaka har dylika synpunkter blivit vägledande
för högtryckssmörjningen och
högtryckssmörjmedlen, i synnerhet vid smörjning av kugghjul.
Om två kuggsidor arbetar mot varandra, rör sig
beröringspunkten på den drivande kuggsidan
inifrån utåt och på den drivna kuggsidan
utifrån och inåt. Innan beröringspunkten når
rullningspunkten, sker den glidande rörelsen på
båda kuggsidorna inåt, men utåt sedan
rullningspunkten passerats. På den drivande
kuggsidan är alltså glidrörelsen riktad från
rullningspunkten medan den på den drivna kuggsidan är
riktad mot rullningspunkten. Gemensamt för
båda kuggsidorna är, att vid kuggfoten den
rullande och glidande rörelsen sker i motsatt
riktning, men vid kuggtoppen i samma riktning.
I överensstämmelse med vad som tidigare
meddelats visar denna jämförelse, att man med den
beskrivna försöksanordningen icke kan
bestämma brottviskositeten, enär även andra
inflytanden spelar en betydande roll, utan att vi tills
vidare exakt kan analysera dem.
Som redan nämnts kan, vid sidan 0111 de
molekylärfysikaliska förloppen i gränsytan fast
(metaller och legeringar) — flytande (smörjmedel)
även kemiska förlopp utspelas, vilka under vissa
förhållanden kan bidra till en väsentlig
förbättring av smörjningen. Så snart genom kemisk
reaktion föreningar med högre smältpunkt
uppkommer, är en metallisk kontakt mellan de
sinsemellan rörliga delarna icke mera möjlig,
utom i det fall att smältpunkten hos den upp-
Mässing
Al-Si-Hg
Fig. 13. Brottider vid olika spänningar på olika metaller
och legeringar; emulsion av vatten i olja (4 % emulgator
75 F, 50 % vatten); ytjämnhet W 13 b.
