418
TEKJiTSK TIDSKRIFT

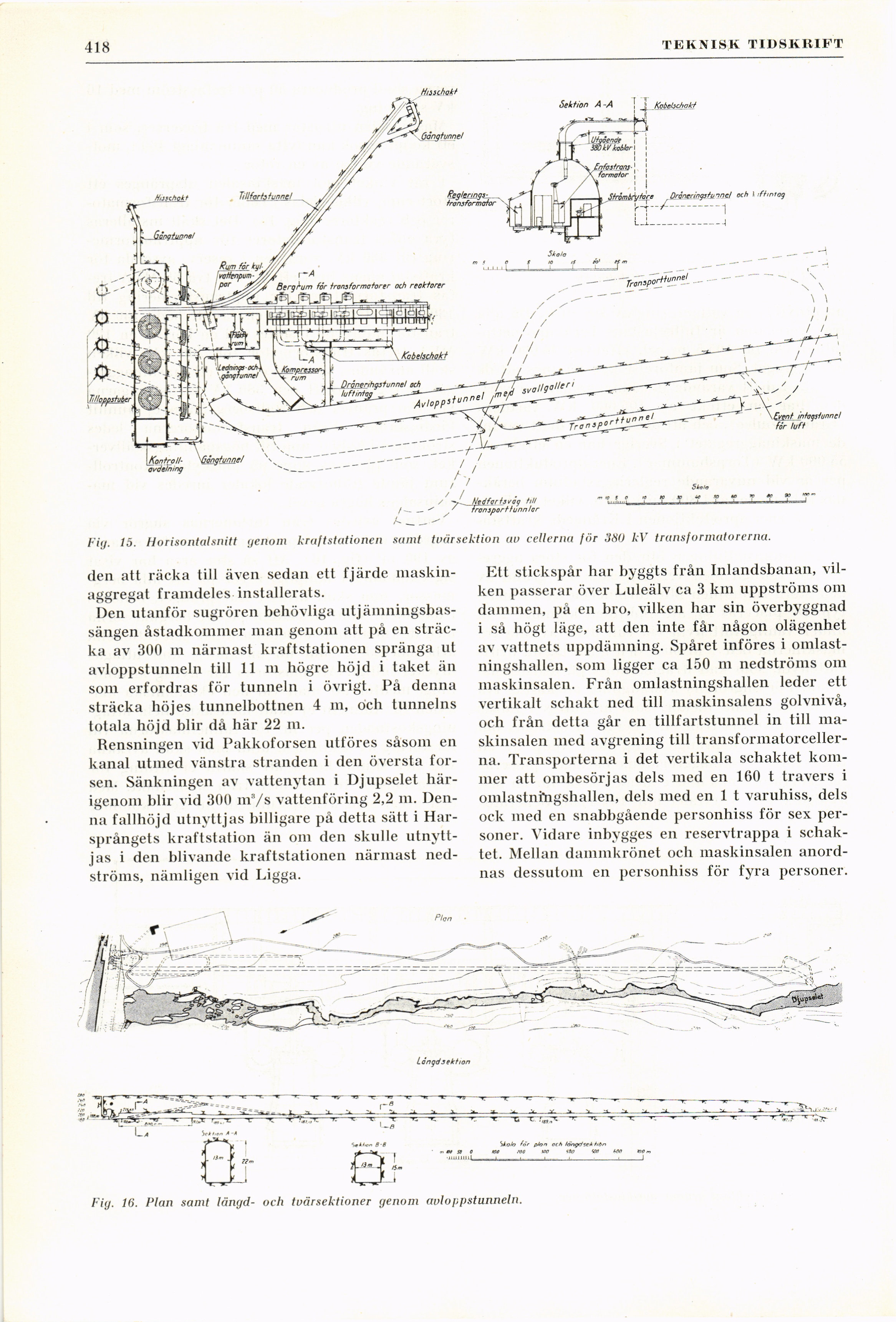

Fig. 15. Horisontalsnitt genom kraftstationen samt tvärsektion av cellerna för 380 kV transformatorerna.
den att räcka till även sedan ett fjärde
maskin-aggregat framdeles installerats.
Den utanför sugrören behövliga
utjämningsbassängen åstadkommer man genom att på en
sträcka av 300 m närmast kraftstationen spränga ut
avloppstunneln till 11 m högre höjd i taket än
som erfordras för tunneln i övrigt. På denna
sträcka höjes tunnelbottnen 4 m, och tunnelns
totala höjd blir då här 22 m.
Rensningen vid Pakkoforsen utföres såsom en
kanal utmed vänstra stranden i den översta
forsen. Sänkningen av vattenytan i Djupselet
härigenom blir vid 300 m3/s vattenföring 2,2 m.
Denna fallhöjd utnyttjas billigare på detta sätt i
Har-språngets kraftstation än om den skulle
utnyttjas i den blivande kraftstationen närmast
nedströms, nämligen vid Ligga.
Ett stickspår har byggts från Inlandsbanan,
vilken passerar över Luleälv ca 3 km uppströms om
dammen, på en bro, vilken har sin överbyggnad
i så högt läge, att den inte får någon olägenhet
av vattnets uppdämning. Spåret införes i
omlastningshallen, som ligger ca 150 m nedströms om
maskinsalen. Från omlastningshallen leder ett
vertikalt schakt ned till maskinsalens golvnivå,
och från detta går en tillfartstunnel in till
maskinsalen med avgrening till
transformatorcellerna. Transporterna i det vertikala schaktet
kommer att ombesörjas dels med en 160 t travers i
omlastnfngshallen, dels med en 1 t varuhiss, dels
ock med en snabbgående personhiss för sex
personer. Vidare inbygges en reservtrappa i
schaktet. Mellan dammkrönet och maskinsalen
anordnas dessutom en personhiss för fyra personer.
Långdsekiton
Fig. 16. Plan samt längd- och tvärsektioner genom avloppstunneln.
