31 december 1949
961T

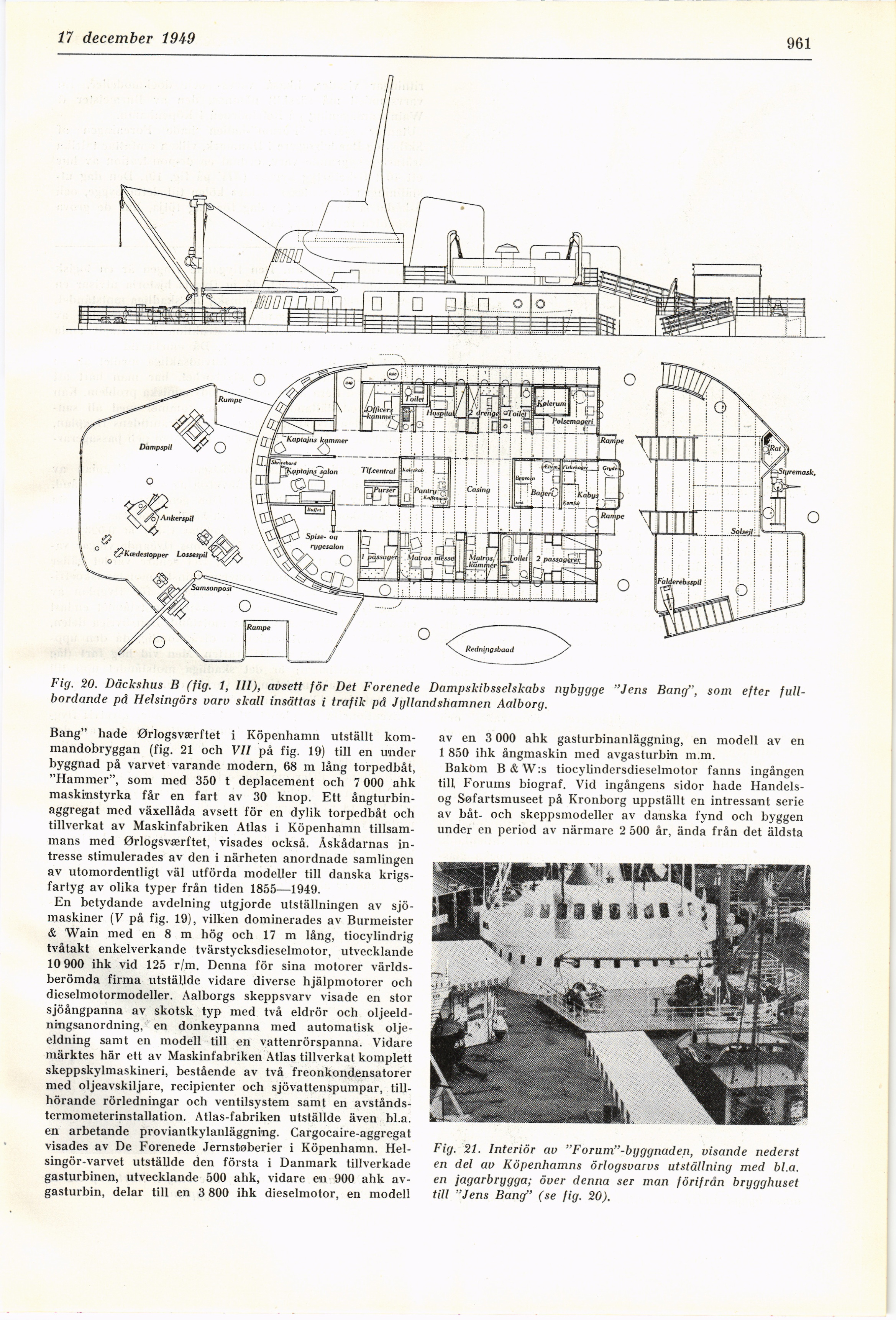

Fig. 20. Däckshus B (fig. 1, III), avsett för Det Forenede Dampskibsselskabs nybygge "Jens Bang", som efter
fullbordande pä Helsingörs varv skall insättas i trafik pä Jyllandshamnen Aalborg.
Bang" hade Ørlogsværftet i Köpenhamn utställt
kommandobryggan (fig. 21 och VII på fig. 19) till en under
byggnad på varvet varande modern, 68 m lång torpedbåt,
"Hammer", som med 350 t deplacement och 7 000 ahk
maskinstyrka får en fart av 30 knop. Ett
ångturbinaggregat med växellåda avsett för en dylik torpedbåt och
tillverkat av Maskinfabriken Atlas i Köpenhamn
tillsammans med Ørlogsværftet, visades också. Åskådarnas
intresse stimulerades av den i närheten anordnade samlingen
av utomordentligt väl utförda modeller till danska
krigsfartyg av olika typer från tiden 1855—1949.
En betydande avdelning utgjorde utställningen av
sjömaskiner (V på fig. 19), vilken dominerades av Burmeister
& Wain med en 8 m hög och 17 m lång, tiocylindrig
tvåtakt enkelverkande tvärstycksdieselmotor, utvecklande
10 900 ihk vid 125 r/m. Denna för sina motorer
världsberömda firma utställde vidare diverse hjälpmotorer och
dieselmotormodeller. Aalborgs skeppsvarv visade en stor
sjöångpanna av skotsk typ med två eldrör och
oljeeldningsanordning, en donkeypanna med automatisk
oljeeldning samt en modell till en vattenrörspanna. Vidare
märktes här ett av Maskinfabriken Atlas tillverkat komplett
skeppskylmaskineri, bestående av två freonkondensatorer
med oljeavskiljare, recipienter och sjövattenspumpar,
tillhörande rörledningar och ventilsystem samt en
avstånds-termometerinstallation. Atlas-fabriken utställde även bl.a.
en arbetande proviantkylanläggning. Cargocaire-aggregat
visades av De Forenede Jernstøberier i Köpenhamn.
Helsingör-varvet utställde den första i Danmark tillverkade
gasturbinen, utvecklande 500 ahk, vidare en 900 ahk
avgasturbin, delar till en 3 800 ihk dieselmotor, en modell
av en 3 000 ahk gasturbinanläggning, en modell av en
1 850 ihk ångmaskin med avgasturbin m.m.
Baköm B & VV:s tiocyljndersdieselmotor fanns ingången
till Forums biograf. Vid ingångens sidor hade
Handels-og Søfartsmuseet på Kronborg uppställt en intressant serie
av båt- och skeppsmodeller av danska fynd och byggen
under en period av närmare 2 500 år, ända från det äldsta
Fig. 21. Interiör av "Forum"-byggnaden, visande nederst
en del av Köpenhamns örlogsvarvs utställning med bl.a.
en jagarbrygga; över denna ser man förifrän brygghuset
till "Jens Bang" (se fig. 20).
