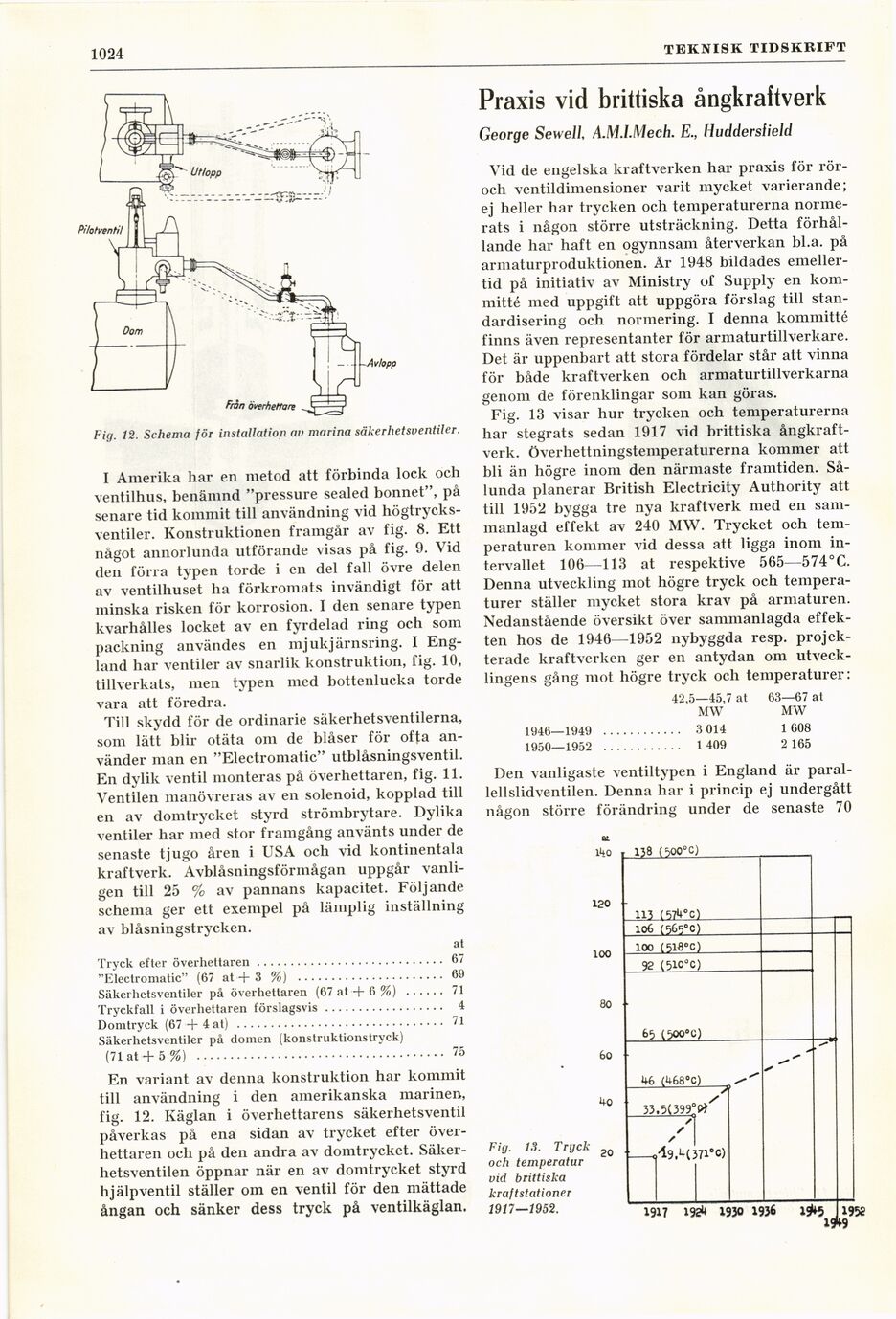

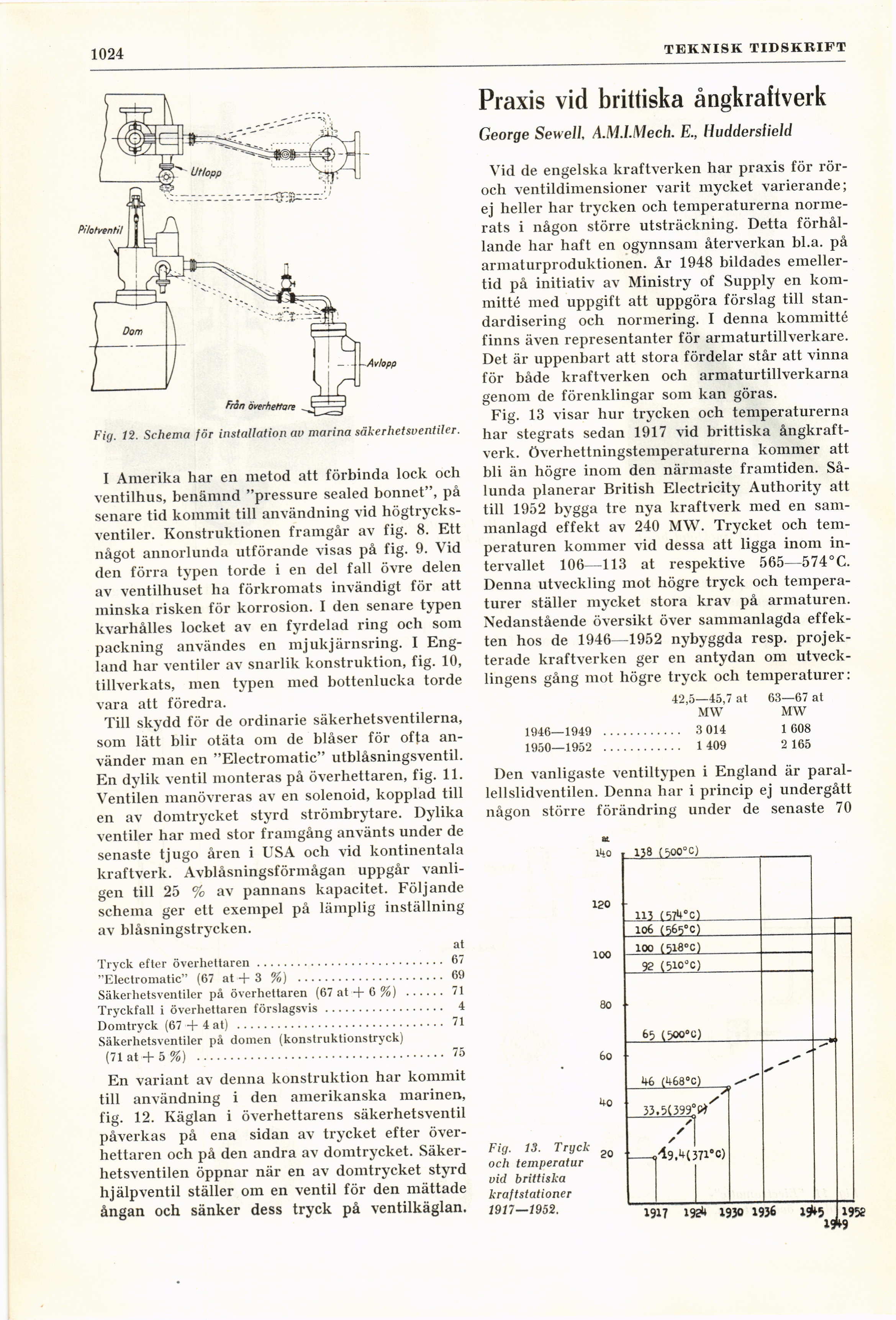

1024
TEKNISK TIDSKRIFT
Fig. 12. Schema för installation av marina säkerhetsventiler.
I Amerika har en metod att förbinda lock och
ventilhus, benämnd "pressure sealed bonnet", på
senare tid kommit till användning vid
högtrycksventiler. Konstruktionen framgår av fig. 8. Ett
något annorlunda utförande visas på fig. 9. Vid
den förra typen torde i en del fall övre delen
av ventilhuset lia förkromats invändigt för att
minska risken för korrosion. I den senare typen
kvarhålles locket av en fyrdelad ring och som
packning användes en mjukjärnsring. I
England har ventiler av snarlik konstruktion, fig. 10,
tillverkats, men typen med bottenlucka torde
vara att föredra.
Till skydd för de ordinarie säkerhetsventilerna,
som lätt blir otäta om de blåser för ofta
använder man en "Electromatic" utblåsningsventil.
En dylik ventil monteras på överhettaren, fig. 11.
Ventilen manövreras av en solenoid, kopplad till
en av domtrycket styrd strömbrytare. Dylika
ventiler har med stor framgång använts under de
senaste tjugo åren i USA och vid kontinentala
kraftverk. Avblåsningsförmågan uppgår
vanligen till 25 % av pannans kapacitet. Följande
schema ger ett exempel på lämplig inställning
av blåsningstrycken.
at
Tryck efter överhettaren ............................ 67
"Electromatic" (67 at + 3 %) ...................... 69
Säkerhetsventiler på överhettaren (67 at + 6 %) ...... 71
Tryckfall i överhettaren förslagsvis .................. 4
Domtryck (67 + 4 at) ............................... 71
Säkerhetsventiler på domen (konstruktionstryck)
(71 at + 5%) ..................................... 75
En variant av denna konstruktion har kommit
till användning i den amerikanska marinen,
fig. 12. Käglan i överhettarens säkerhetsventil
påverkas på ena sidan av trycket efter
överhettaren och på den andra av domtrycket.
Säkerhetsventilen öppnar när en av domtrycket styrd
hjälp ventil ställer om en ventil för den mättade
ångan och sänker dess tryck på ventilkäglan.
Praxis vid brittiska ångkraftverk
George Sewell, A.M.l.Mech. E., Huddersfield
Vid de engelska kraftverken har praxis för
rör-och ventildimensioner varit mycket varierande;
ej heller har trycken och temperaturerna
normerats i någon större utsträckning. Detta
förhållande har haft en ogynnsam återverkan bl.a. på
armaturproduktionen. År 1948 bildades
emellertid på initiativ av Ministry of Supply en
kommitté med uppgift att uppgöra förslag till
standardisering och normering. I denna kommitté
finns även representanter för armaturtillverkare.
Det är uppenbart att stora fördelar står att vinna
för både kraftverken och armaturtillverkarna
genom de förenklingar som kan göras.
Fig. 13 visar hur trycken och temperaturerna
har stegrats sedan 1917 vid brittiska
ångkraftverk. överhettningstemperaturerna kommer att
bli än högre inom den närmaste framtiden.
Sålunda planerar British Electricity Authority att
till 1952 bygga tre nya kraftverk med en
sammanlagd effekt av 240 MW. Trycket och
temperaturen kommer vid dessa att ligga inom
intervallet 106—113 at respektive 565—574°C.
Denna utveckling mot högre tryck och
temperaturer ställer mycket stora krav på armaturen.
Nedanstående översikt över sammanlagda
effekten hos de 1946—1952 nybyggda resp.
projekterade kraftverken ger en antydan om
utvecklingens gång mot högre tryck och temperaturer:
42,5—45,7 at 63—67 at
MW MW
1946—1949 ............ 3 014 1 608
1950—1952 ............ 1 409 2 165
Den vanligaste ventiltypen i England är
paral-lellslidventilen. Denna har i princip ej undergått
någon större förändring under de senaste 70
Fig. 13. Tryck
och temperatur
vid brittiska
kraftstationer
1917—1952.
