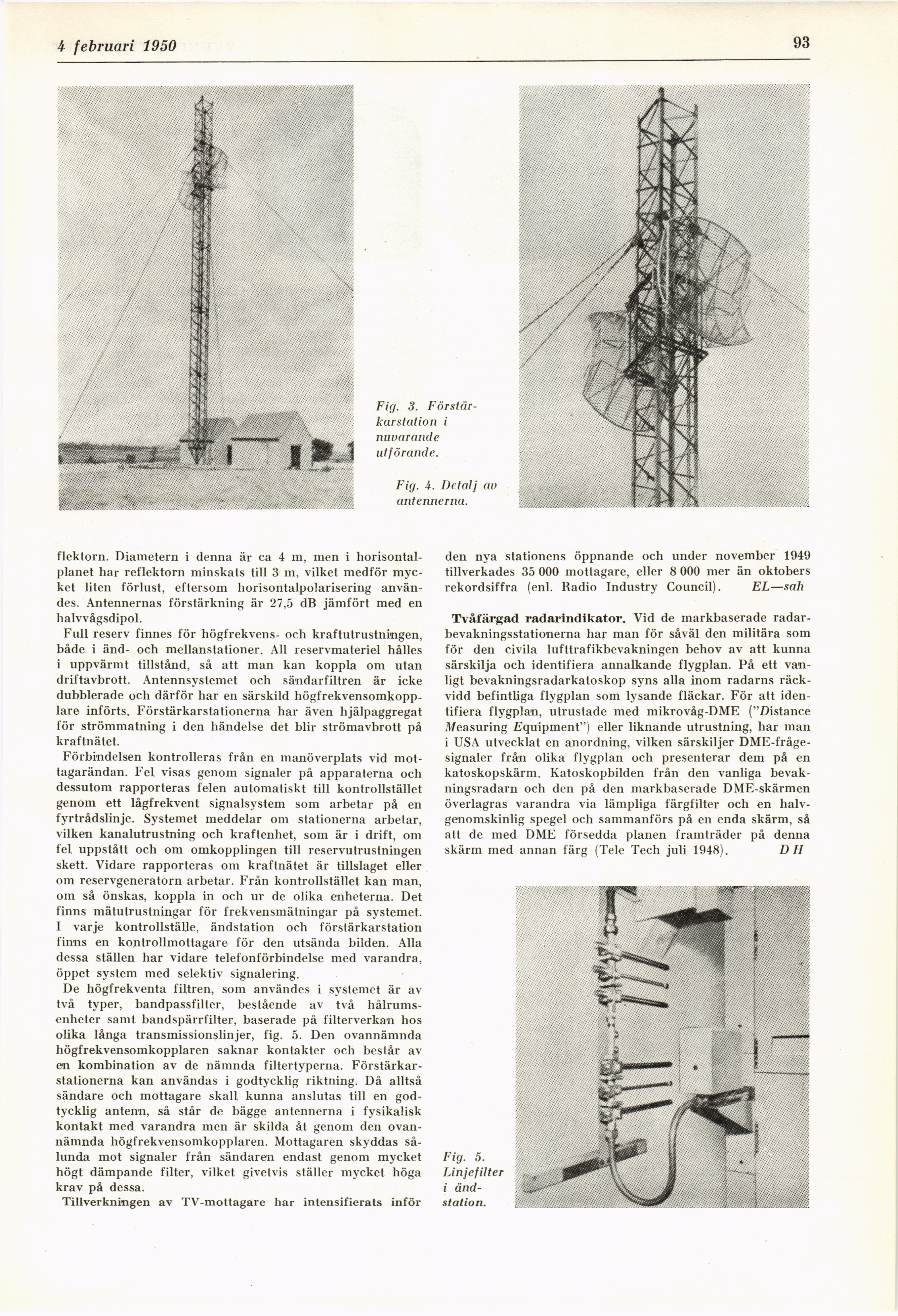

Fig. 3.
Förstär-kcirstcition i
nuvarande
utförande.
Fig. i. Detalj av
antennerna.
flektorn. Diametern i denna är ca 4 m, men i
horisontalplanet har reflektorn minskats till 3 m, vilket medför
mycket liten förlust, eftersom horisontalpolarisering
användes. Antennernas förstärkning är 27,5 dB jämfört med en
halvvågsdipol.
Full reserv finnes för högfrekvens- och kraftutrustningen,
både i änd- och mellanstationer. All reservmateriel hålles
i uppvärmt tillstånd, så att man kan koppla om utan
driftavbrott. Antennsystemet och sändarfiltren är icke
dubblerade och därför har en särskild
högfrekvensomkopp-lare införts. Förstärkarstationerna har även hjälpaggregat
för strömmatning i den händelse det blir strömavbrott på
kraftnätet.
Förbindelsen kontrolleras från en manöverplats vid
mot-tagarändan. Fel visas genom signaler på apparaterna och
dessutom rapporteras felen automatiskt till kontrollstället
genom ett lågfrekvent signalsystem som arbetar på en
fyrtrådslinje. Systemet meddelar om stationerna arbetar,
vilken kanalutrustning och kraftenhet, som är i drift, om
fel uppstått och om omkopplingen till reservutrustningen
skett. Vidare rapporteras om kraftnätet är tillslaget eller
om reservgeneratorn arbetar. Från kontrollstället kan man,
om så önskas, koppla in och ur de olika enheterna. Det
finns mätutrustningar för frekvensmätningar på systemet.
I varje kontrollställe, ändstation och förstärkarstation
finns en kontrollmottagare för den utsända bilden. Alla
dessa ställen har vidare telefonförbindelse med varandra,
öppet system med selektiv signalering.
De högfrekventa filtren, som användes i systemet är av
två typer, bandpassfilter, bestående av två
hålrums-enheter samt bandspärrfilter, baserade på filterverkan hos
olika långa transmissionslinjer, fig. 5. Den ovannämnda
högfrekvensomkopplaren saknar kontakter och består av
en kombination av de nämnda filtertyperna.
Förstärkarstationerna kan användas i godtycklig riktning. Då alltså
sändare och mottagare skall kunna anslutas till en
godtycklig antenn, så står de bägge antennerna i fysikalisk
kontakt med varandra men är skilda åt genom den
ovannämnda högfrekvensomkopplaren. Mottagaren skyddas
sålunda mot signaler från sändaren endast genom mycket
högt dämpande filter, vilket givetvis ställer mycket höga
krav på dessa.
Tillverkningen av TV-mottagare har intensifierats inför
den nya stationens öppnande och under november 1949
tillverkades 35 000 mottagare, eller 8 000 mer än oktobers
rekordsiffra (enl. Radio Industry Council). EL—sah
Tvåfärgad radarindikator. Vid de markbaserade
radar-bevakningsstationerna har man för såväl den militära som
för den civila lufttrafikbevakningen behov av att kunna
särskilja och identifiera annalkande flygplan. På ett
vanligt bevakningsradarkatoskop syns alla inom radarns
räckvidd befintliga flygplan som lysande fläckar. För att
identifiera flygplan, utrustade med mikrovåg-DME ("Distance
A/easuring Equipment") eller liknande utrustning, har man
i USA utvecklat en anordning, vilken särskiljer
DME-fråge-signaler från olika flygplan och presenterar dem på en
katoskopskärm. Katoskopbilden från den vanliga
bevakningsradarn och den på den markbaserade DME-skärmen
överlagras varandra via lämpliga färgfilter och en
halvgenomskinlig spegel och sammanförs på en enda skärm, så
att de med DME försedda planen framträder på denna
skärm med annan färg (Tele Tech juli 1948). D H
Fig. 5.
Linje filter
i
ändstation.
