11 mars 1950
197

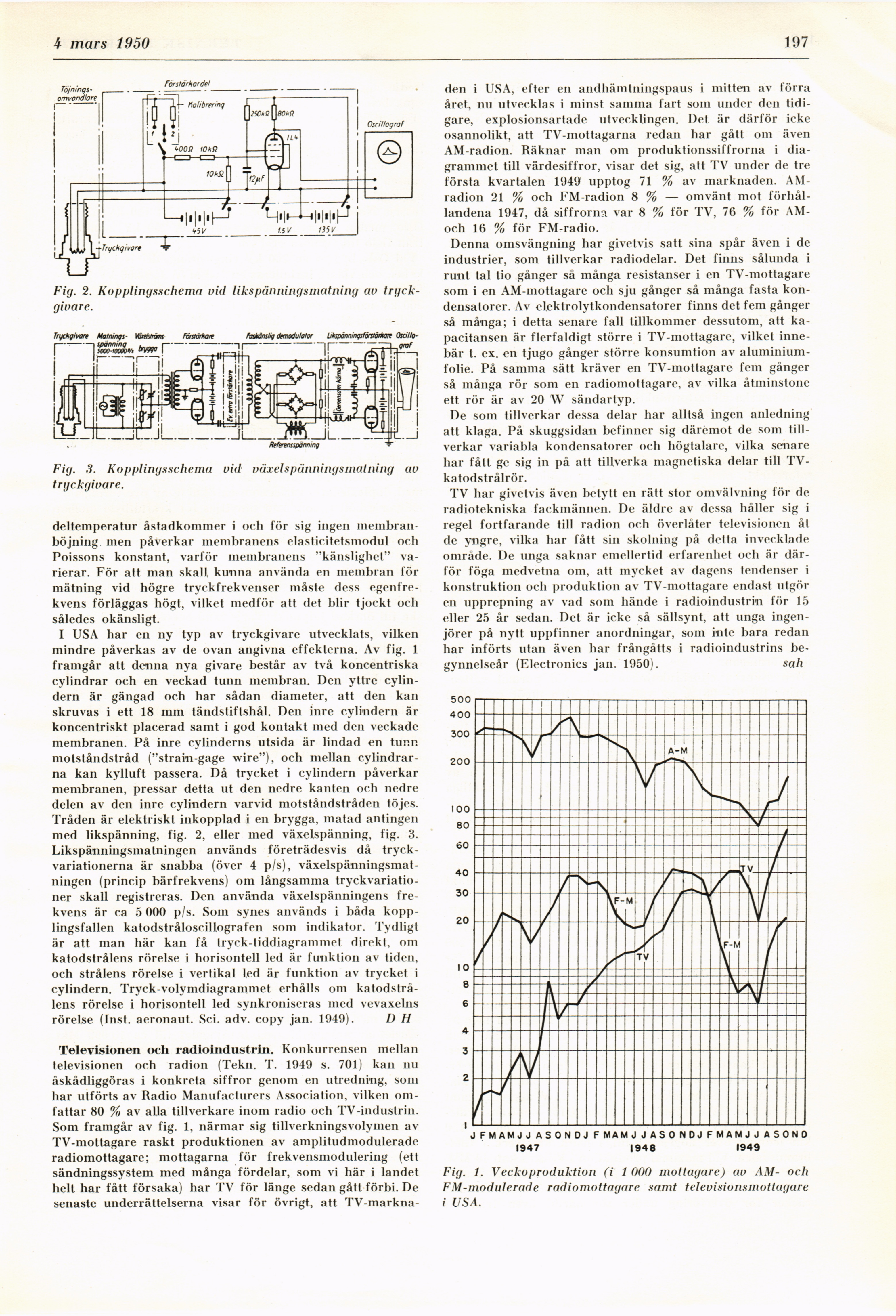

Fig. 2. Kopplingsschema vid likspänningsmatning av
tryck-givare.
Fig. 3. Kopplingsschema vid växelspänningsmatning av
tryckgivare.
deltemperatur åstadkommer i och för sig ingen
membranböjning men påverkar membranens elasticitetsmodul och
Poissons konstant, varför membranens "känslighet"
varierar. För att man skall kunna använda en membran för
mätning vid högre tryckfrekvenser måste dess
egenfrekvens förläggas högt, vilket medför att det blir tjockt och
således okänsligt.
I USA har en ny typ av tryckgivare utvecklats, vilken
mindre påverkas av de ovan angivna effekterna. Av fig. 1
framgår att denna nya givare består av två koncentriska
cylindrar och en veckad tunn membran. Den yttre
cylindern är gängad och har sådan diameter, att den kan
skruvas i ett 18 mm tändstiftshål. Den inre cylindern är
koncentriskt placerad samt i god kontakt med den veckade
membranen. På inre cylinderns utsida är lindad en tunn
motståndstråd ("strain-gage wire"), och mellan
cylindrarna kan kylluft passera. Då trycket i cylindern påverkar
membranen, pressar detta ut den nedre kanten och nedre
delen av den inre cylindern varvid motståndstråden töjes.
Tråden är elektriskt inkopplad i en brygga, matad antingen
med likspänning, fig. 2, eller med växelspänning, fig. 3.
Likspänningsmatningen används företrädesvis då
tryckvariationerna är snabba (över 4 p/s),
växelspänningsmatningen (princip bärfrekvens) om långsamma
tryckvariationer skall registreras. Den använda växelspänningens
frekvens är ca 5 000 p/s. Soin synes används i båda
kopplingsfallen katodstråloscillografen som indikator. Tydligt
är att man här kan få tryck-tiddiagrammet direkt, om
katodstrålens rörelse i horisontell led är funktion av tiden,
och strålens rörelse i vertikal led är funktion av trycket i
cylindern. Tryck-volymdiagrammet erhålls om
katodstrålens rörelse i horisontell led synkroniseras med vevaxelns
rörelse (Inst. aeronaut. Sci. adv. copy jan. 1949). D H
den i USA, efter en andhämtningspaus i mitten av förra
året, nu utvecklas i minst samma fart som under den
tidigare, explosionsartade utvecklingen. Det är därför icke
osannolikt, att TV-mottagarna redan har gått om även
AM-radion. Räknar man om produktionssiffrorna i
diagrammet till värdesiffror, visar det sig, att TV under de tre
första kvartalen 1949 upptog 71 % av marknaden.
AM-radion 21 % och FM-radion 8 % — omvänt mot
förhållandena 1947, då siffrorna var 8 % för TV, 76 % för
AM-och 16 % för FM-radio.
Denna omsvängning har givetvis satt sina spår även i de
industrier, som tillverkar radiodelar. Det finns sålunda i
runt tal tio gånger så många resistanser i en TV-mottagare
som i en AM-mottagare och sju gånger så många fasta
kondensatorer. Av elektrolytkondensatorer finns det fem gånger
så många; i detta senare fall tillkommer dessutom, att
ka-pacitansen är flerfaldigt större i TV-mottagare, vilket
innebär t. ex. en tjugo gånger större konsumtion av
aluminiumfolie. På samma sätt kräver en TV-mottagare fem gånger
så många rör som en radiomottagare, av vilka åtminstone
ett rör är av 20 W sändartvp.
De som tillverkar dessa delar har alltså ingen anledning
att klaga. På skuggsidan befinner sig däremot de som
tillverkar variabla kondensatorer och högtalare, vilka senare
har fått ge sig in på att tillverka magnetiska delar till
TV-katodstrålrör.
TV har givetvis även betytt en rätt stor omvälvning för de
radiotekniska fackmännen. De äldre av dessa håller sig i
regel fortfarande till radion och överlåter televisionen åt
de yngre, vilka har fått sin skolning på detta invecklade
område. De unga saknar emellertid erfarenhet och är
därför föga medvetna om, att mycket av dagens tendenser i
konstruktion och produktion av TV-mottagare endast utgör
en upprepning av vad som hände i radioindustrin för 15
eller 25 år sedan. Det är icke så sällsynt, att unga
ingenjörer på nytt uppfinner anordningar, som inte bara redan
har införts utan även har frångåtts i radioindustrins
be-gynnelseår (Electronics jan. 1950). säll
Televisionen och radioindustrin. Konkurrensen mellan
televisionen och radion (Tekn. T. 1949 s. 701) kan nu
åskådliggöras i konkreta siffror genom en utredning, som
har utförts av Radio Manufacturers Association, vilken
omfattar 80 % av alla tillverkare inom radio och TV-industrin.
Som framgår av fig. 1, närmar sig tillverkningsvolymen av
TV-mottagare raskt produktionen av amplitudmodulerade
radiomottagare; mottagarna för frekvensmodulering (ett
sändningssystem med många fördelar, som vi här i landet
helt har fått försaka) har TV för länge sedan gått förbi. De
senaste underrättelserna visar för övrigt, att TV-markna-
Fig. 1. Veckoproduktion (il 000 mottagare) av AM- och
FM-modulerade radiomottagare samt televisionsmottagare
i USA.
