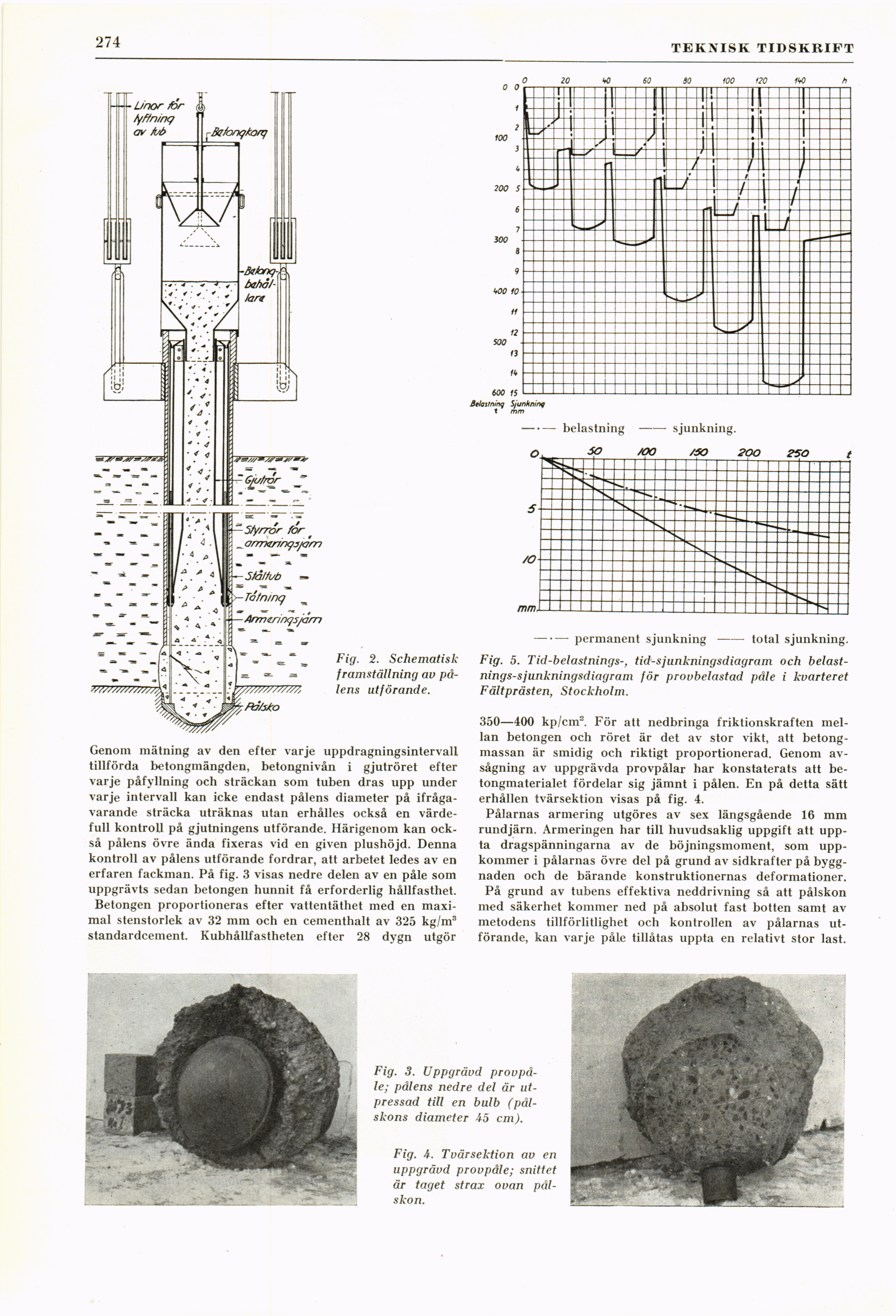

274
TEKNISIv TIDSKRIFT
Fig. 2. Schematisk
framställning av
pålens utförande.
Genom mätning av den efter varje uppdragningsintervall
tillförda betongmängden, betongnivån i gjutröret efter
varje påfyllning och sträckan som tuben dras upp under
varje intervall kan icke endast pålens diameter på
ifrågavarande sträcka uträknas utan erhålles också en
värdefull kontroll på gjutningens utförande. Härigenom kan
också pålens övre ända fixeras vid en given plushöjd. Denna
kontroll av pålens utförande fordrar, att arbetet ledes av en
erfaren fackman. På fig. 3 visas nedre delen av en påle som
uppgrävts sedan betongen hunnit få erforderlig hållfasthet.
Betongen proportioneras efter vattentäthet med en
maximal stenstorlek av 32 mm och en cementhalt av 325 kg/m3
standardcement. Kubhållfastheten efter 28 dvgn utgör
–-permanent sjunkning–total sjunkning.
Fig. 5. Tid-belastnings-, tid-sjunkningsdiagram och
belast-nings-sjunkningsdiagram för provbelastad påle i kvarteret
Fältprästen, Stockholm.
350—400 kp/cm2. För att nedbringa friktionskraften
mellan betongen och röret är det av stor vikt, att
betongmassan är smidig och riktigt proportionerad. Genom
av-sågning av uppgrävda provpålar har konstaterats att
betongmaterialet fördelar sig jämnt i pålen. En på detta sätt
erhållen tvärsektion visas på fig. 4.
Pålarnas armering utgöres av sex längsgående 16 mm
rundjärn. Armeringen har till huvudsaklig uppgift att
uppta dragspänningarna av de böjningsmoment, som
uppkommer i pålarnas övre del på grund av sidkrafter på
byggnaden och de bärande konstruktionernas deformationer.
På grund av tubens effektiva neddrivning så att pålskon
med säkerhet kommer ned på absolut fast botten samt av
metodens tillförlitlighet och kontrollen av pålarnas
utförande, kan varje påle tillåtas uppta en relativt stor last.
Fig. 3. Uppgrävd
provpåle; pålens nedre del är
utpressad till en bulb
(pål-skons diameter 45 cm).
Fig. 4. Tvärsektion av en
uppgrävd provpåle; snittet
är taget strax ovan
pålskon.
