1010
TEKNISK TIDSKRIFT

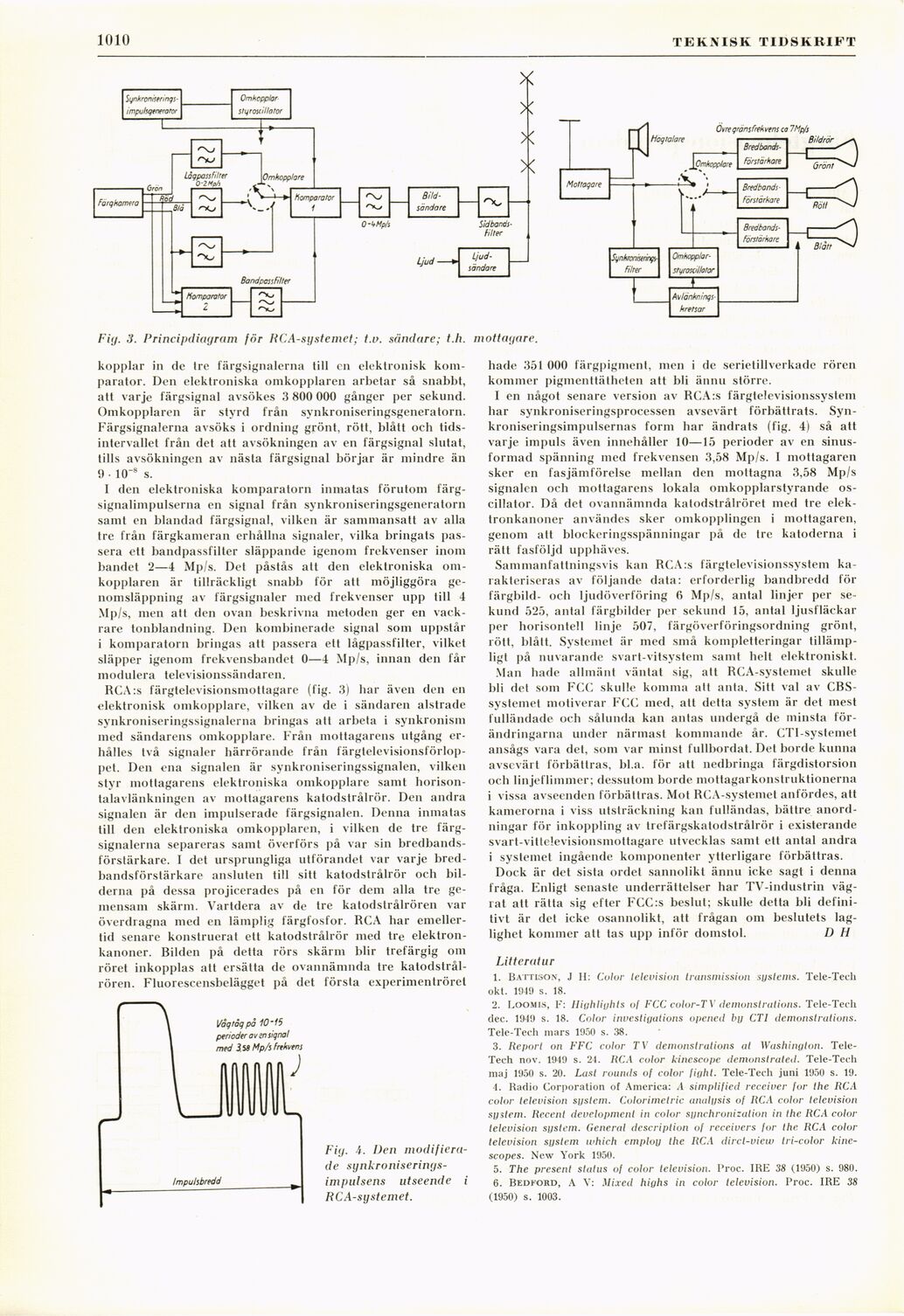

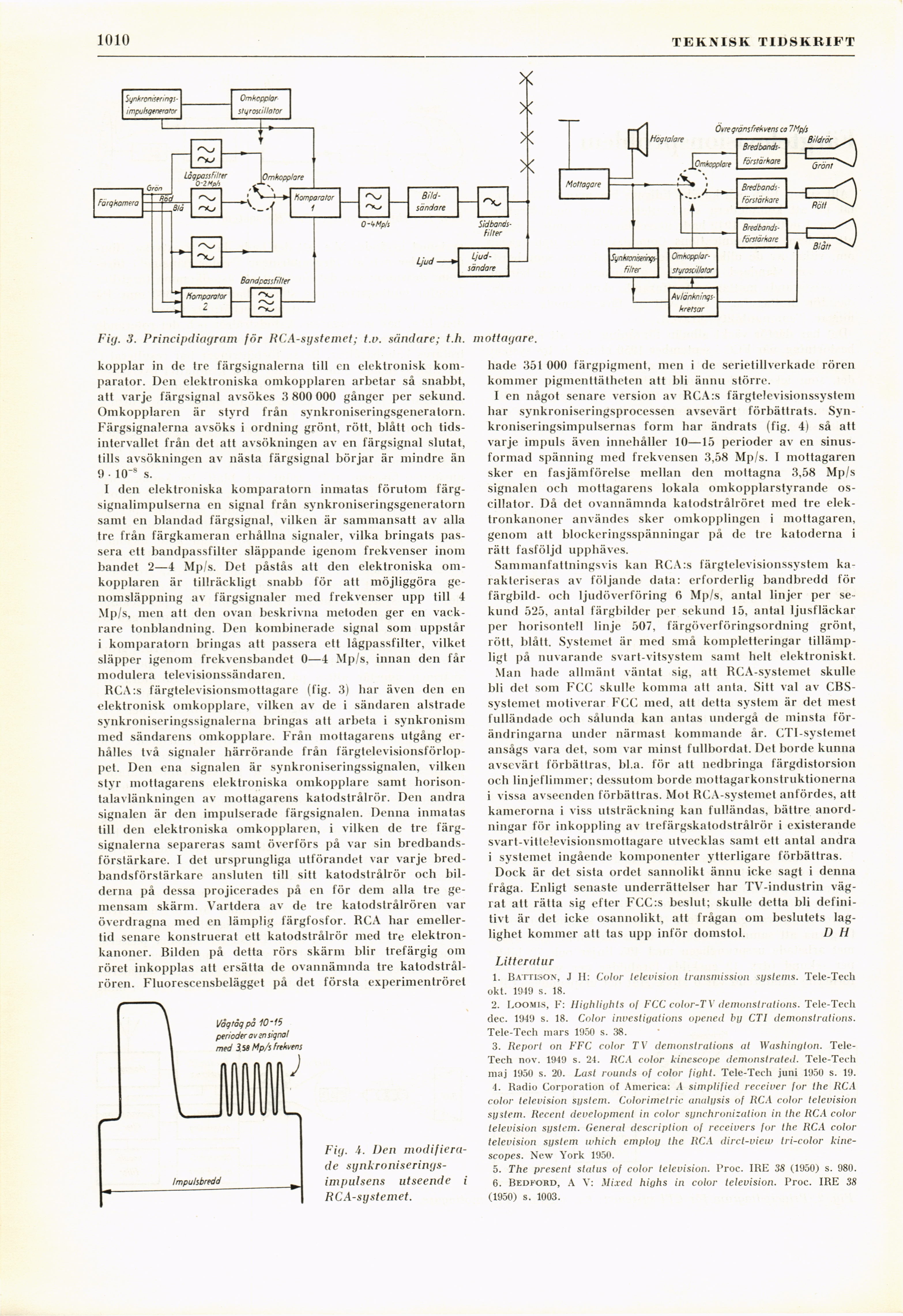

Fig. 3. Principdiagram för RCA-systemet; t.o. sändare; t.h. mottagare.
kopplar in de tre färgsignalerna till en elektronisk
kom-parator. Den elektroniska omkopplaren arbetar så snabbt,
att varje färgsignal avsökes 3 800 000 gånger per sekund.
Omkopplaren är styrd från synkroniseringsgeneratorn.
Färgsignalerna avsöks i ordning grönt, rött, blått och
tids-intervallet från det att avsökningen av en färgsignal slutat,
tills avsökningen av nästa färgsignal börjar är mindre än
9 • 10"8 s.
1 den elektroniska komparatorn inmatas förutom
färg-signalimpulserna en signal från synkroniseringsgeneratorn
samt en blandad färgsignal, vilken är sammansatt av alla
tre från färgkameran erhållna signaler, vilka bringats
passera ett bandpassfilter släppande igenom frekvenser inom
bandet 2—4 Mp/s. Det påstås att den elektroniska
omkopplaren är tillräckligt snabb för att möjliggöra
ge-nomsläppning av färgsignaler med frekvenser upp till 4
Mp/s, men att den ovan beskrivna metoden ger en
vackrare tonblandning. Den kombinerade signal som uppstår
i komparatorn bringas att passera ett lågpassfilter, vilket
släpper igenom frekvensbandet 0—4 Mp/s, innan den får
modulera televisionssändaren.
RCA:s färgtelevisionsmottagare (fig. 3) har även den en
elektronisk omkopplare, vilken av de i sändaren alstrade
synkroniseringssignalerna bringas att arbeta i synkronism
med sändarens omkopplare. Från mottagarens utgång
erhålles två signaler härrörande från
färgtelevisionsförlop-pet. Den ena signalen är synkroniseringssignalen, vilken
styr mottagarens elektroniska omkopplare samt
horison-talavlänkningen av mottagarens katodstrålrör. Den andra
signalen är den impulserade färgsignalen. Denna inmatas
till den elektroniska omkopplaren, i vilken de tre
färgsignalerna separeras samt överförs på var sin
bredbands-förstärkare. 1 det ursprungliga utförandet var varje
bred-bandsförstärkare ansluten till sitt katodstrålrör och
bilderna på dessa projicerades på en för dem alla tre
gemensam skärm. Vartdera av de tre katodstrålrören var
överdragna med en lämplig färgfosfor. RCA har
emellertid senare konstruerat ett katodstrålrör med tre
elektronkanoner. Bilden på detta rörs skärm blir trefärgig om
röret inkopplas att ersätta de ovannämnda tre
katodstrålrören. Fluorescensbelägget på det första experimentröret
Fig. 4. Den
modifierade synkroniserings-impulsens utseende i
RCA-systemet.
hade 351 000 färgpigment, men i de serietillverkade rören
kommer pigmenttätheten att bli ännu större.
I en något senare version av RCA:s färgtelevisionssystem
har synkroniseringsprocessen avsevärt förbättrats.
Synkroniseringsimpulsernas form har ändrats (fig. 4) så att
varje impuls även innehåller 10—15 perioder av en
sinus-formad spänning med frekvensen 3,58 Mp/s. I mottagaren
sker en fasjämförelse mellan den mottagna 3,58 Mp/s
signalen och mottagarens lokala omkopplarstyrande
oscillator. Då det ovannämnda katodstrålröret med tre
elektronkanoner användes sker omkopplingen i mottagaren,
genom att blockeringsspänningar på de tre katoderna i
rätt fasföljd upphäves.
Sammanfattningsvis kan RCA:s färgtelevisionssystem
karakteriseras av följande data: erforderlig bandbredd för
färgbild- och ljudöverföring 6 Mp/s, antal linjer per
sekund 525, antal färgbilder per sekund 15, antal ljusfläckar
per horisontell linje 507, färgöverföringsordning grönt,
rött, blått. Systemet är med små kompletteringar
tillämpligt på nuvarande svart-vitsystem samt helt elektroniskt.
Man hade allmänt väntat sig, att RCA-systemet skulle
bli del som FCC skulle komma att anta. Sitt val av
CBS-systemet motiverar FCC med, att detta system är det mest
fulländade och sålunda kan antas undergå de minsta
förändringarna under närmast kommande år. CTI-systemet
ansågs vara det, som var minst fullbordat. Del borde kunna
avsevärt förbättras, bl.a. för att nedbringa färgdistorsion
och linjeflimmer; dessutom borde mottagarkonstruktionerna
i vissa avseenden förbättras. Mot RCA-systemet anfördes, att
kamerorna i viss utsträckning kan fulländas, bättre
anordningar för inkoppling av trefärgskatodstrålrör i existerande
svart-vittelevisionsmottagare utvecklas samt ett antal andra
i systemet ingående komponenter ytterligare förbättras.
Dock är det sista ordet sannolikt ännu icke sagt i denna
fråga. Enligt senaste underrättelser har TV-industrin
vägrat att rätta sig efter FCC:s beslut; skulle detta bli
definitivt är det icke osannolikt, att frågan om beslutets
laglighet kommer att tas upp inför domstol. D H
Litteratur
1. Battlson, J H: Color television transmission systems. Tele-Tech
okt. 1949 s. 18.
2. Loomis, F: Highlights ö[ FCC color-T\’ demonstrations. Tele-Tech
dec. 1949 s. 18. Color investigations opened by CT1 demonstrations.
Tele-Tech mars 1950 s. 38.
3. Report ön FFC color TV demonstrations at Washington.
Tele-Tech nov. 1949 s. 24. RCA color kincscope dcnionstrateil. Tele-Tech
maj 1950 s. 20. Last rouiuls o[ color fight. Tele-Tech juni 1950 s. 19.
4. Radio Corporation of America: /I simplified receiver for the RCA
color television system. Colorimetric analysis of RCA color television
system. Recent developmenl in color synchronization in the RCA color
television system. General description of receivers for the RCA color
television system which employ the RCA dircl-view tri-color
kine-scopes. New York 1950.
5. The present status of color television. I’roc. IRE 38 (1950) s. 980.
6. Bedford, A V: Mixed highs in color television. Proc. IRE 38
(1950) s. 1003.
