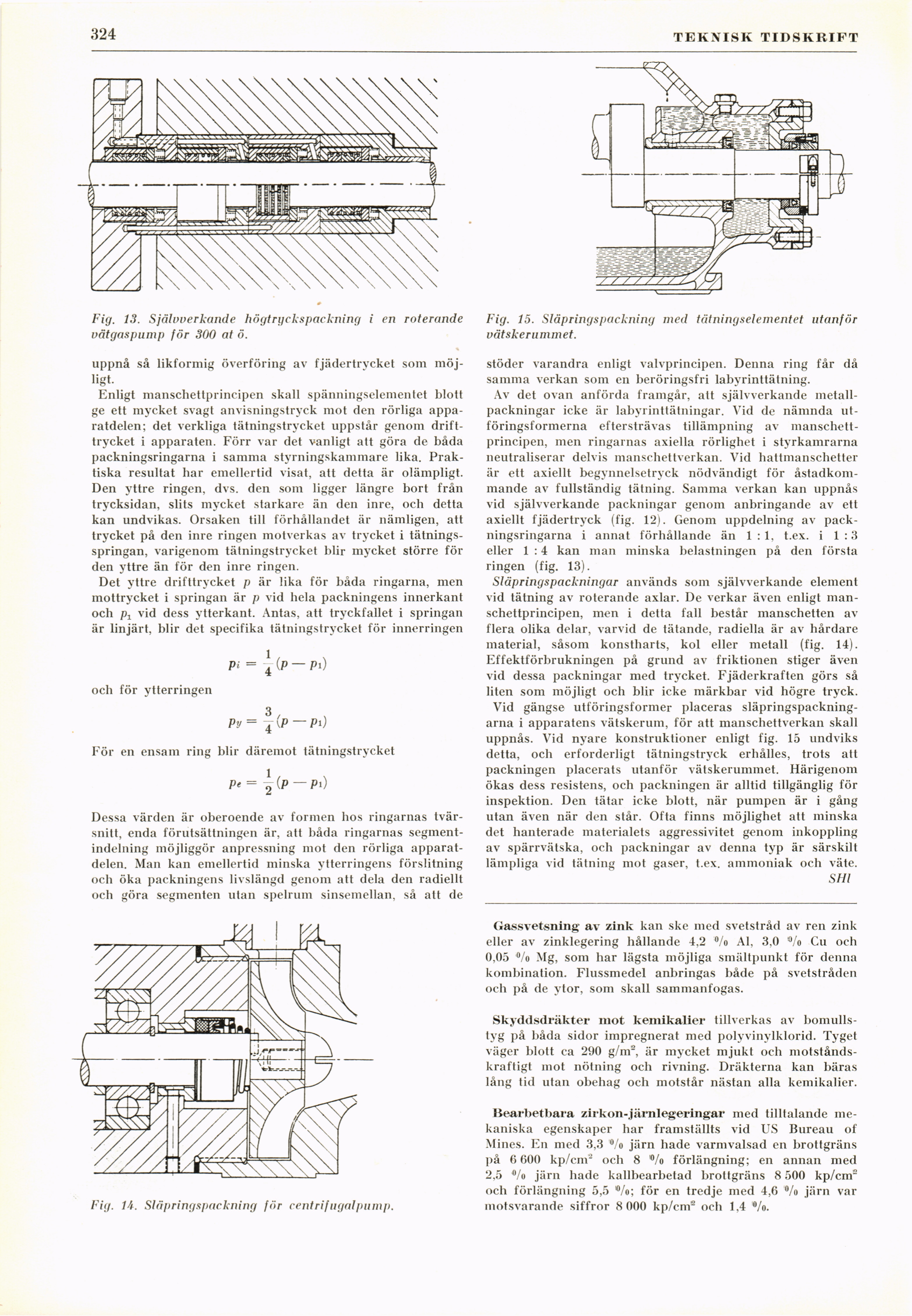

324
TEKNISK TIDSKRIFT
Fig. 13. Självverkande högtryckspackninc/ i en roterande
vätgaspump för 300 at ö.
uppnå så likformig överföring av fjädertrycket som
möjligt.
Enligt manschettprincipen skall spänningselementet blott
ge ett mycket svagt anvisningstryck mot den rörliga
apparatdelen; det verkliga tätningstrycket uppstår genom
drifttrycket i apparaten. Förr var det vanligt att göra de båda
packningsringarna i samma styrningskammare lika.
Praktiska resultat har emellertid visat, att detta är olämpligt.
Den yttre ringen, dvs. den som ligger längre bort från
trycksidan, slits mycket starkare än den inre, och detta
kan undvikas. Orsaken till förhållandet är nämligen, att
trycket på den inre ringen motverkas av trycket i
tätnings-springan, varigenom tätningstrycket blir mycket större för
den yttre än för den inre ringen.
Det yttre drifttrycket p är lika för båda ringarna, men
mottrycket i springan är p vid hela packningens innerkant
och />x vid dess ytterkant. Antas, att tryckfallet i springan
är linjärt, blir det specifika tätningstrycket för innerringen
Pi = \ (P — Pi)
och för ytterringen
3 /
Py = 4 (P — Pi)
För en ensam ring blir däremot tätningstrycket
P« = ^"(P — Pi)
Dessa värden är oberoende av formen hos ringarnas
tvärsnitt, enda förutsättningen är, att båda ringarnas
segmentindelning möjliggör anpressning mot den rörliga
apparatdelen. Man kan emellertid minska ytterringens förslitning
och öka packningens livslängd genom att dela den radiellt
och göra segmenten utan spelrum sinsemellan, så att de
Fig. 14. Släpringspackning för centrifugalpump.
Fig. 15. Släpringspackning med tätningselementet utanför
vätskerummet.
stöder varandra enligt valvprincipen. Denna ring får då
samma verkan som en beröringsfri labyrinttätning.
Av det ovan anförda framgår, att självverkande
metallpackningar icke är labyrinttätningar. Vid de nämnda
utföringsformerna eftersträvas tillämpning av
manschettprincipen, men ringarnas axiella rörlighet i styrkamrarna
neutraliserar delvis manschettverkan. Vid hattmanschetter
är ett axiellt begynnelsetryck nödvändigt för
åstadkommande av fullständig tätning. Samma verkan kan uppnås
vid självverkande packningar genom anbringande av ett
axiellt fjädertryck (fig. 12). Genom uppdelning av
packningsringarna i annat förhållande än 1:1, t.ex. i 1:3
eller 1 :4 kan man minska belastningen på den första
ringen (fig. 13).
Släpringspackningar används som självverkande element
vid tätning av roterande axlar. De verkar även enligt
manschettprincipen, men i detta fall består manschetten av
flera olika delar, varvid de tätande, radiella är av hårdare
material, såsom konstharts, kol eller metall (fig. 14).
Effektförbrukningen på grund av friktionen stiger även
vid dessa packningar med trycket. Fjäderkraften görs så
liten som möjligt och blir icke märkbar vid högre tryck.
Vid gängse utföringsformer placeras
släpringspackning-arna i apparatens vätskerum, för att manschettverkan skall
uppnås. Vid nyare konstruktioner enligt fig. 15 undviks
detta, och erforderligt tätningstryck erhålles, trots att
packningen placerats utanför vätskerummet. Härigenom
ökas dess resistens, och packningen är alltid tillgänglig för
inspektion. Den tätar icke blott, när pumpen är i gång
utan även när den står. Ofta finns möjlighet att minska
det hanterade materialets aggressivitet genom inkoppling
av spärrvätska, och packningar av denna typ är särskilt
lämpliga vid tätning mot gaser, t.ex. ammoniak och väte.
SHl
Gassvetsning- av zink kan ske med svetstråd av ren zink
eller av zinklegering hållande 4,2 % Al, 3,0 °/o Cu och
0,05 °/o Mg, som har lägsta möjliga smältpunkt för denna
kombination. Flussmedel anbringas både på svetstråden
och på de ytor, som skall sammanfogas.
Skyddsdräkter mot kemikalier tillverkas av
bomullstyg på båda sidor impregnerat med polyvinylklorid. Tyget
väger blott ca 290 g/m2, är mycket mjukt och
motståndskraftigt mot nötning och rivning. Dräkterna kan bäras
lång tid utan obehag och motstår nästan alla kemikalier.
Rearbetbara zirkon-järnlegeringar med tilltalande
mekaniska egenskaper har framställts vid US Bureau of
Mines. En med 3,3 °/o järn hade varmvalsad en brottgräns
på 6 600 kp/cnr och 8 °/o förlängning; en annan med
2,5 % järn hade kallbearbetad brottgräns 8 500 kp/cm2
och förlängning 5,5 "Vo; för en tredje med 4,6 °/o järn var
motsvarande siffror 8 000 kp/cm2 och 1,4 %.
