128 TEKNISK TIDSKRIFT

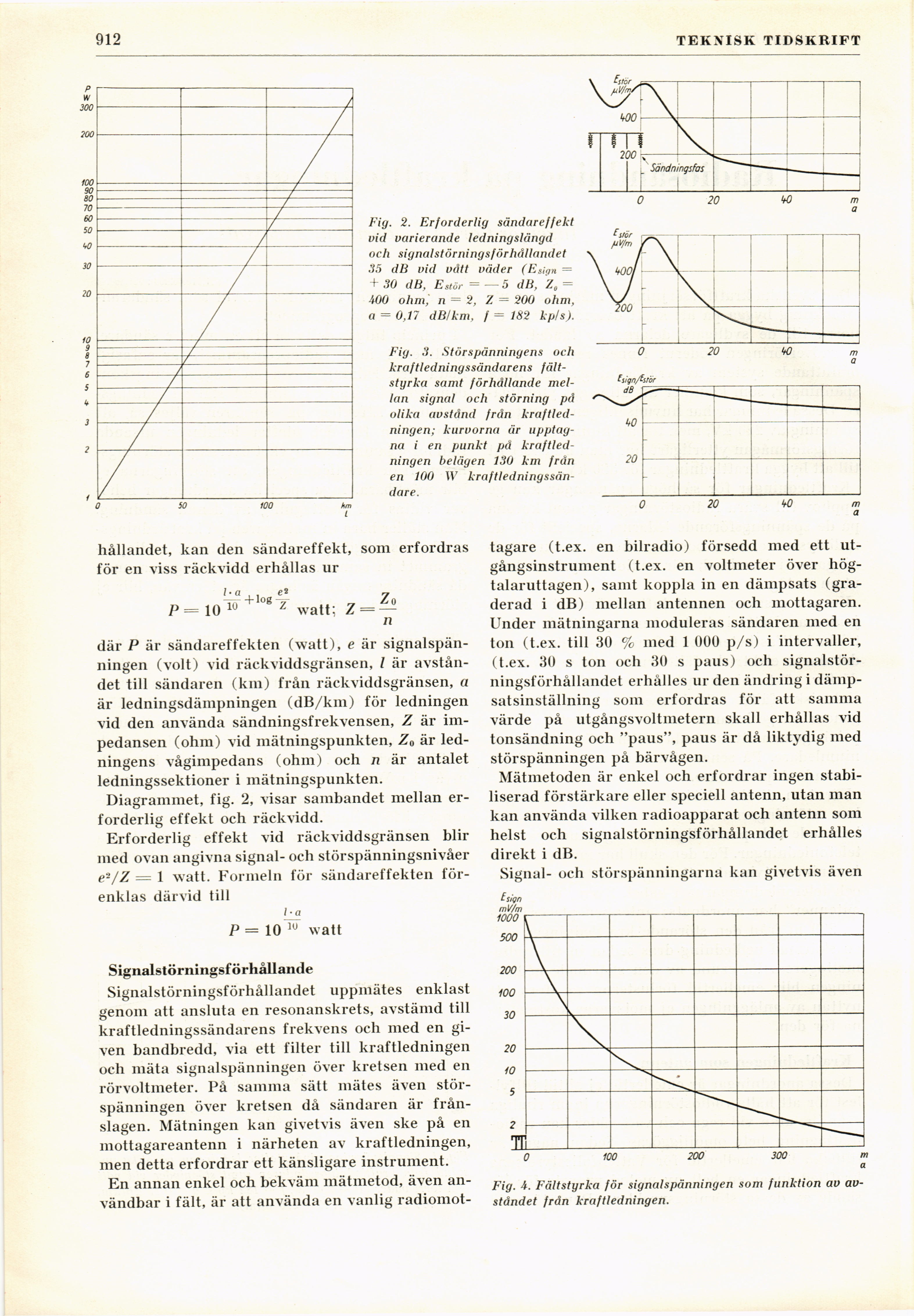

Fig. 2. Erforderlig sändareffekt
vid varierande ledningslängd
och signal störnings förhållandet
35 dB vid vått väder (Esign =
+ 30 dB, Estör = — 5 dB, Z„ =
400 ohm, n — 2, Z = 200 ohm,
a = 0,17 dB/km, f = 182 kp/s).

Fig. 3. Störspänningens och
kraftledningssändarens
fältstyrka samt förhållande
mellan signal och störning på
olika avstånd frän
kraftledningen; kurvorna är
upptagna i en punkt på
kraftledningen belägen 130 km från
en 100 TV
kraftledningssändare.

hållandet, kan den sändareffekt, som erfordras
för en viss räckvidd erhållas ur

l-a , . ei r,

P= 10^° ^ watt; Z = ^

n

där P är sändareffekten (watt), e är
signalspänningen (voit) vid räckviddsgränsen, I är
avståndet till sändaren (km) från räckviddsgränsen, a
är ledningsdämpningen (dB/km) för ledningen
vid den använda sändningsfrekvensen, Z är
impedansen (ohm) vid mätningspunkten, Z0 är
ledningens vågimpedans (ohm) och n är antalet
ledningssektioner i mätningspunkten.

Diagrammet, fig. 2, visar sambandet mellan
erforderlig effekt och räckvidd.

Erforderlig effekt vid räckviddsgränsen blir
med ovan angivna signal- och störspänningsnivåer
e-/Z = 1 watt. Formeln för sändareffekten
förenklas därvid till

l-a

P = io 10 watt

Signalstörningsförhållande

Signalstörningsförhållandet uppmätes enklast
genom att ansluta en resonanskrets, avstämd till
kraftledningssändarens frekvens och med en
given bandbredd, via ett filter till kraftledningen
och mäta signalspänningen över kretsen med en
rörvoltmeter. På samma sätt mätes även
störspänningen över kretsen då sändaren är
frånslagen. Mätningen kan givetvis även ske på en
mottagareantenn i närheten av kraftledningen,
men detta erfordrar ett känsligare instrument.

En annan enkel och bekväm mätmetod, även
användbar i fält, är att använda en vanlig radiomot-

tagare (t.ex. en bilradio) försedd med ett
utgångsinstrument (t.ex. en voltmeter över
hög-talaruttagen), samt koppla in en dämpsats
(graderad i dB) mellan antennen och mottagaren.
Under mätningarna moduleras sändaren med en
ton (t.ex. till 30 % med 1 000 p/s) i intervaller,
(t.ex. 30 s ton och 30 s paus) och
signalstörningsförhållandet erhålles ur den ändring i
dämp-satsinställning som erfordras för att samma
värde på utgångsvoltmetern skall erhållas vid
tonsändning och "paus", paus är då liktydig med
störspänningen på bärvågen.

Mätmetoden är enkel och erfordrar ingen
stabiliserad förstärkare eller speciell antenn, utan man
kan använda vilken radioapparat och antenn som
helst och signalstörningsförhållandet erhålles
direkt i dB.

Signal- och störspänningarna kan givetvis även

Esign

mV/m

a

Fig. 4. Fältstyrka för signalspänningen som funktion av
avståndet från kraftledningen.
