68
TEKNISK TIDSKRIFT v

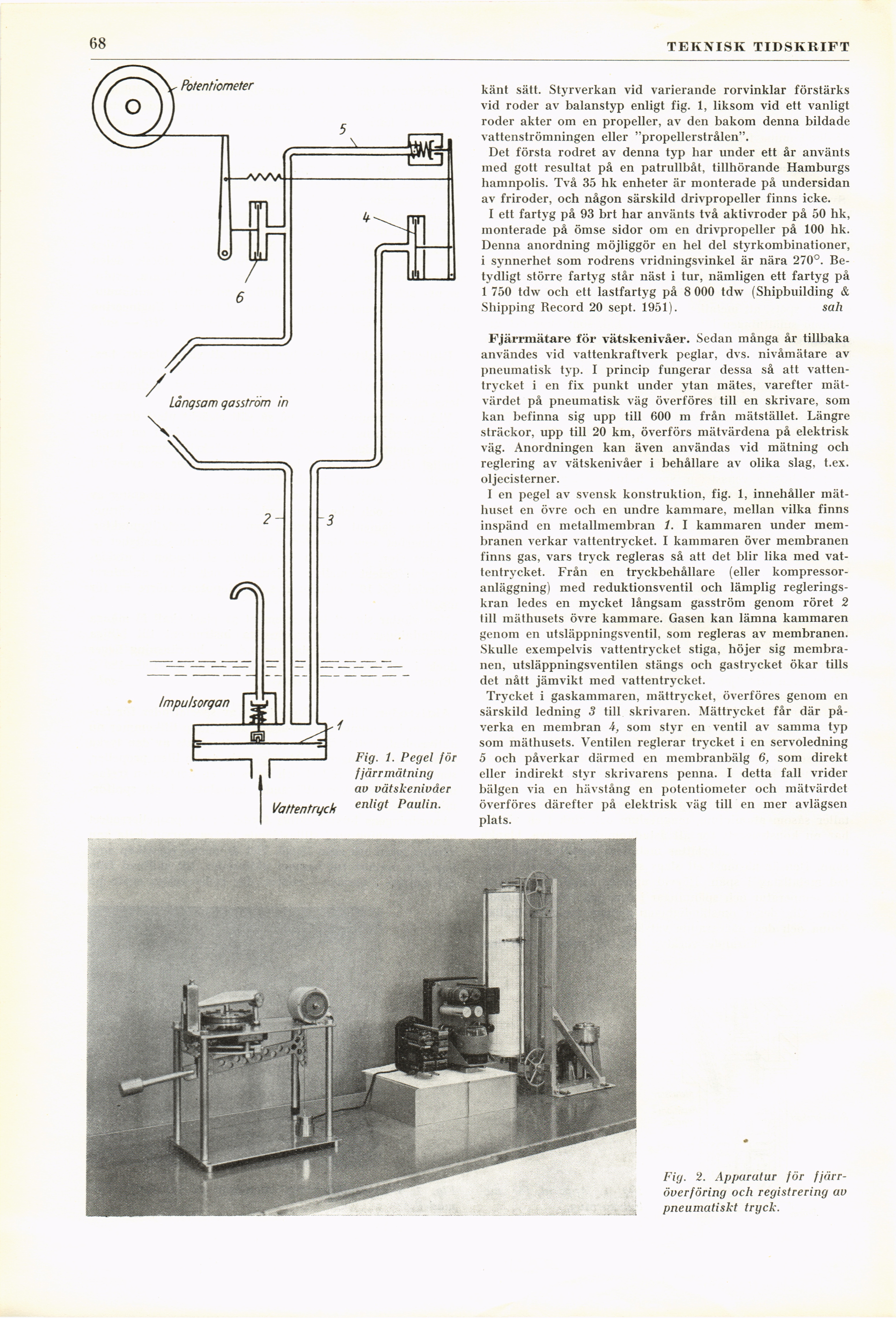

Fig. 1. Pegel för
fjärrmätning
av vätskenivåer
enligt Paulin.
känt sätt. Styrverkan vid varierande rorvinklar förstärks
vid roder av balanstyp enligt fig. 1, liksom vid ett vanligt
roder akter om en propeller, av den bakom denna bildade
vattenströmningen eller "propellerstrålen".
Det första rodret av denna typ har under ett år använts
med gott resultat på en patrullbåt, tillhörande Hamburgs
hamnpolis. Två 35 hk enheter är monterade på undersidan
av friroder, och någon särskild drivpropeller finns icke.
I ett fartyg på 93 brt har använts två aktivroder på 50 hk,
monterade på ömse sidor om en drivpropeller på 100 hk.
Denna anordning möjliggör en hel del styrkombinationer,
i synnerhet som rodrens vridningsvinkel är nära 270°.
Betydligt större fartyg står näst i tur, nämligen ett fartyg på
1 750 tdw och ett lastfartyg på 8 000 tdw (Shipbuilding &
Shipping Record 20 sept. 1951). sah
Fjärrmätare för vätskenivåer. Sedan många år tillbaka
användes vid vattenkraftverk peglar, dvs. nivåmätare av
pneumatisk typ. I princip fungerar dessa så att
vattentrycket i en fix punkt under ytan mätes, varefter
mätvärdet på pneumatisk väg överföres till en skrivare, som
kan befinna sig upp till 600 m från mätstället. Längre
sträckor, upp till 20 km, överförs mätvärdena på elektrisk
väg. Anordningen kan även användas vid mätning och
reglering av vätskenivåer i behållare av olika slag, t.ex.
oljecisterner.
I en pegel av svensk konstruktion, fig. 1, innehåller
mät-huset en övre och en undre kammare, mellan vilka finns
inspänd en metallmembran 1. I kammaren under
membranen verkar vattentrycket. I kammaren över membranen
finns gas, vars tryck regleras så att det blir lika med
vattentrycket. Från en tryckbehållare (eller
kompressoranläggning) med reduktionsventil och lämplig
regleringskran ledes en mycket långsam gasström genom röret 2
till mäthusets övre kammare. Gasen kan lämna kammaren
genom en utsläppningsventil, soin regleras av membranen.
Skulle exempelvis vattentrycket stiga, höjer sig
membranen, utsläppningsventilen stängs och gastrycket ökar tills
det nått jämvikt med vattentrycket.
Trycket i gaskammaren, mättrycket, överföres genom en
särskild ledning 3 till skrivaren. Mättrycket får där
påverka en membran A, som styr en ventil av samma typ
som mäthusets. Ventilen reglerar trycket i en servoledning
5 och påverkar därmed en membranbälg 6, som direkt
eller indirekt styr skrivarens penna. I detta fall vrider
bälgen via en hävstång en potentiometer och mätvärdet
överföres därefter på elektrisk väg till en mer avlägsen
plats.
Fig. 2. Apparatur för
fjärr-överföring och registrering av
pneumatlskt tryck.
