K\ mars 1952
197

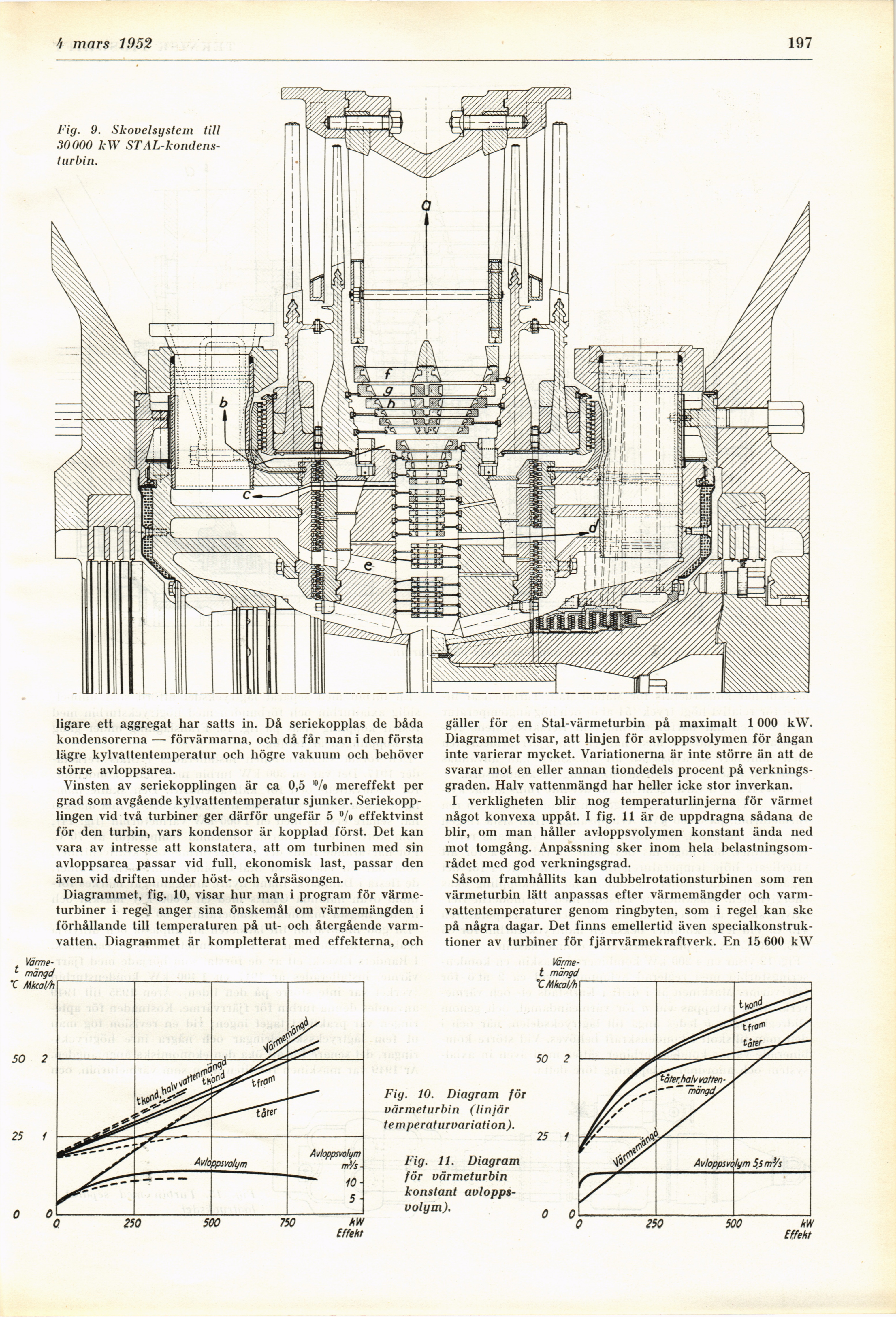

Fig. 9. Skovelsystem till
30000 kW
STAL-kondens-turbin.
ligare ett aggregat har satts in. Då seriekopplas de båda
kondensorerna — förvärmarna, och då får man i den första
lägre kylvattentemperatur och högre vakuum och behöver
större avloppsarea.
Vinsten av seriekopplingen är ca 0,5 "/o mereffekt per
grad som avgående kylvattentemperatur sjunker.
Seriekopplingen vid två turbiner ger därför ungefär 5 °/o effektvinst
för den turbin, vars kondensor är kopplad först. Det kan
vara av intresse att konstatera, att om turbinen med sin
avloppsarea passar vid full, ekonomisk last, passar den
även vid driften under höst- och vårsäsongen.
Diagrammet, fig. 10, visar hur man i program för
värmeturbiner i regel anger sina önskemål om värmemängden i
förhållande till temperaturen på ut- och återgående
varmvatten. Diagrammet är kompletterat med effekterna, och
gäller för en Stal-värmeturbin på maximalt 1 000 kW.
Diagrammet visar, att linjen för avloppsvolymen för ångan
inte varierar mycket. Variationerna är inte större än att de
svarar mot en eller annan tiondedels procent på
verkningsgraden. Halv vattenmängd har heller icke stor inverkan.
I verkligheten blir nog temperaturlinjerna för värmet
något konvexa uppåt. I fig. 11 är de uppdragna sådana de
blir, om man håller avloppsvolymen konstant ända ned
mot tomgång. Anpassning sker inom hela
belastningsområdet med god verkningsgrad.
Såsom framhållits kan dubbelrotationsturbinen som ren
värmeturbin lätt anpassas efter värmemängder och
varmvattentemperaturer genom ringbyten, som i regel kan ske
på några dagar. Det finns emellertid även
specialkonstruktioner av turbiner för fjärrvärmekraftverk. En 15 600 kW
Fig. 10. Diagram för
värmeturbin (linjär
tern peraturvariation ).
Fig. 11. Diagram
för värmeturbin
konstant
avloppsvolym).
