660 TEKNISK TIDSKRIFT

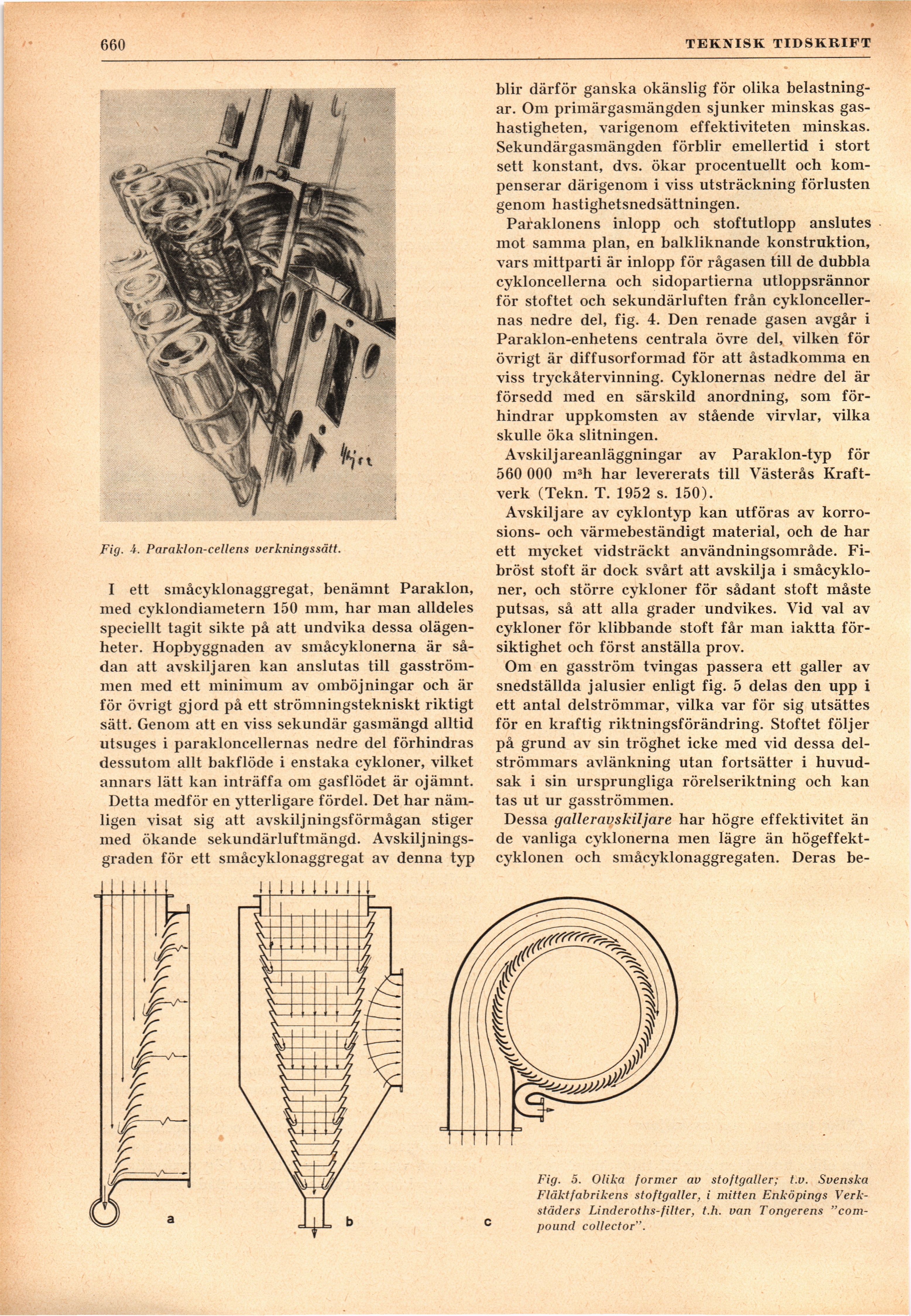

Fig. 4. Paraklon-cellens verkningssätt.
I ett småcyklonaggregat, benämnt Paraklon,
med cyklondiametern 150 mm, har man alldeles
speciellt tagit sikte på att undvika dessa
olägenheter. Hopbyggnaden av småcyklonerna är
sådan att avskilj ären kan anslutas till
gasström-men med ett minimum av omböjningar och är
för övrigt gjord på ett strömningstekniskt riktigt
sätt. Genom att en viss sekundär gasmängd alltid
utsuges i parakloncellernas nedre del förhindras
dessutom allt bakflöde i enstaka cykloner, vilket
annars lätt kan inträffa om gasflödet är ojämnt.
Detta medför en ytterligare fördel. Det har
nämligen visat sig att avskilj ningsförmågan stiger
med ökande sekundärluftmängd. Avskilj
nings-graden för ett småcyklonaggregat av denna typ
blir därför ganska okänslig för olika
belastningar. Om primärgasmängden sjunker minskas
gashastigheten, varigenom effektiviteten minskas.
Sekundärgasmängden förblir emellertid i stort
sett konstant, dvs. ökar procentuellt och
kompenserar därigenom i viss utsträckning förlusten
genom hastighetsnedsättningen.
Paraklonens inlopp och stoftutlopp anslutes
mot samma plan, en balkliknande konstruktion,
vars mittparti är inlopp för rågasen till de dubbla
cykloncellerna och sidopartierna utloppsrännor
för stoftet och sekundärluften från
cyklonceller-nas nedre del, fig. 4. Den renade gasen avgår i
Paraklon-enhetens centrala övre del, vilken för
övrigt är diffusorformad för att åstadkomma en
viss tryckåtervinning. Cyklonernas nedre del är
försedd med en särskild anordning, som
förhindrar uppkomsten av stående virvlar, vilka
skulle öka slitningen.
Avskilj areanläggningar av Paraklon-typ för
560 000 m3h har levererats till Västerås
Kraftverk (Tekn. T. 1952 s. 150).
Avskiljare av cyklontyp kan utföras av
korrosions- och värmebeständigt material, och de har
ett mycket vidsträckt användningsområde.
Fibröst stoft är dock svårt att avskilja i
småcyklo-ner, och större cykloner för sådant stoft måste
putsas, så att alla grader undvikes. Vid val av
cykloner för klibbande stoft får man iaktta
försiktighet och först anställa prov.
Om en gasström tvingas passera ett galler av
snedställda jalusier enligt fig. 5 delas den upp i
ett antal delströmmar, vilka var för sig utsättes
för en kraftig riktningsförändring. Stoftet följer
på grund av sin tröghet icke med vid dessa
delströmmars avlänkning utan fortsätter i
huvudsak i sin ursprungliga rörelseriktning och kan
tas ut ur gasströmmen.
Dessa gallercivskiljare har högre effektivitet än
de vanliga cyklonerna men lägre än
högeffekt-cyklonen och småcyklonaggregaten. Deras be-
Fig. 5. Olika former av stoftgaller; t.v. Svenska
Fläktfabrikens stoftgaller, i mitten Enköpings
Verkstäders Linderoths-filter, t.h. van Tongerens
"compound collector".
