42

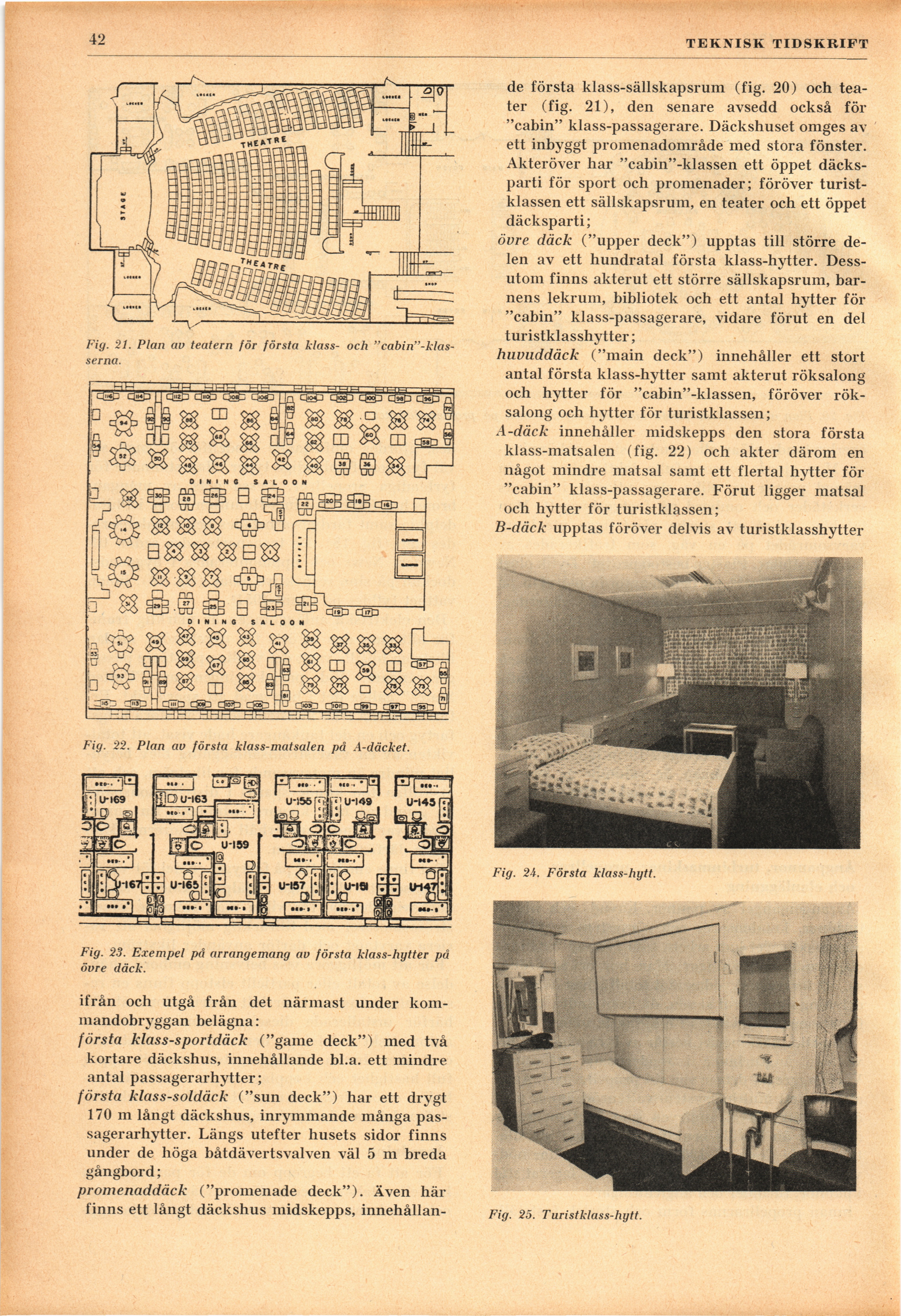

Fig. 21. Plan av teatern för första klass- och
"cabin"-klasserna.
Fig. 22. Plan av första klass-matsalen på A-däcket.
Fig. 23. Exempel på arrangemang av första klass-hytter på
övre däck.
ifrån och utgå från det närmast under
kommandobryggan belägna:
första klass-sportdäck ("garne deck") med två
kortare däckshus, innehållande bl.a. ett mindre
antal passagerarhytter;
första klass-soldäck ("sun deck") har ett drygt
170 m långt däckshus, inrymmande många
passagerarhytter. Längs utefter husets sidor finns
under de höga båtdävertsvalven väl 5 m breda
gångbord;
promenaddäck ("promenade deck"). Även här
finns ett långt däckshus midskepps, innehållan-
de första klass-sällskapsrum (fig. 20) och
teater (fig. 21), den senare avsedd också för
"cabin" klass-passagerare. Däckshuset omges av
ett inbyggt promenadområde med stora fönster.
Akteröver har "cabin"-klassen ett öppet
däcksparti för sport och promenader; föröver
turist-klassen ett sällskapsrum, en teater och ett öppet
däcksparti;
övre däck ("upper deck") upptas till större
delen av ett hundratal första klass-hytter.
Dessutom finns akterut ett större sällskapsrum,
barnens lekrum, bibliotek och ett antal hytter för
"cabin" klass-passagerare, vidare förut en del
turistklasshytter;
huvuddäck ("main deck") innehåller ett stort
antal första klass-hytter samt akterut röksalong
och hytter för "cabin"-klassen, föröver
röksalong och hytter för turistklassen;
A-däck innehåller midskepps den stora första
klass-matsalen (fig. 22) och akter därom en
något mindre matsal samt ett flertal hytter för
"cabin" klass-passagerare. Förut ligger matsal
och hytter för turistklassen;
B-däck upptas föröver delvis av turistklasshytter
Fig. 24. Första klass-hytt.
Fig. 25. Turistklass-hytt.
