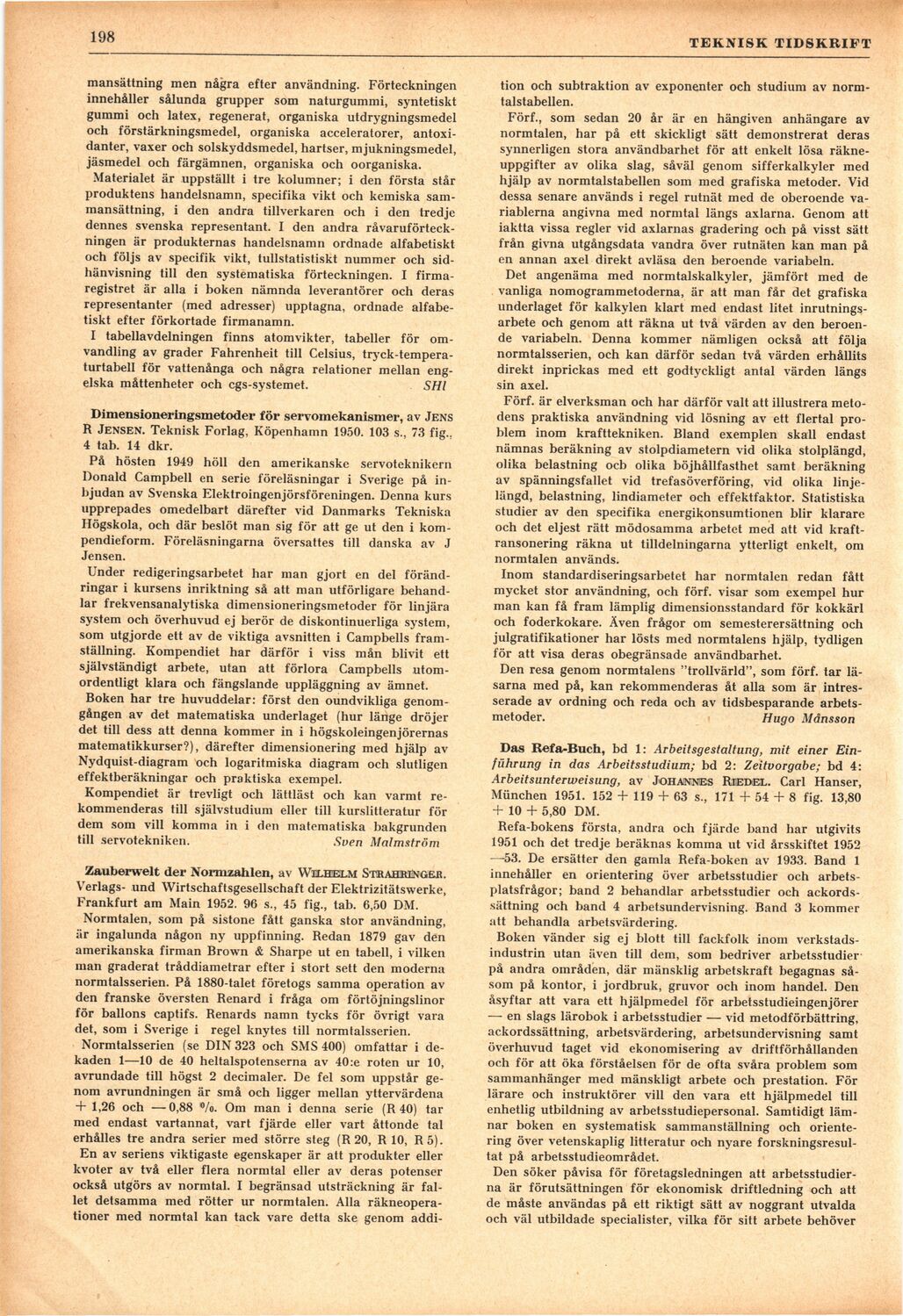

198
TEKNISK TIDSKRIFT
mansättning men några efter användning. Förteckningen
innehåller sålunda grupper som naturgummi, syntetiskt
gummi och latex, regenerat, organiska utdrygningsmedel
och förstärkningsmedel, organiska acceleratorer,
antoxi-danter, växer och solskyddsmedel, hartser, mjukningsmedel,
jäsmedel och färgämnen, organiska och oorganiska.
Materialet är uppställt i tre kolumner; i den första står
produktens handelsnamn, specifika vikt och kemiska
sammansättning, i den andra tillverkaren och i den tredje
dennes svenska representant. I den andra
råvaruförteck-ningen är produkternas handelsnamn ordnade alfabetiskt
och följs av specifik vikt, tullstatistiskt nummer och
sidhänvisning till den systematiska förteckningen. I
firmaregistret är alla i boken nämnda leverantörer och deras
representanter (med adresser) upptagna, ordnade
alfabetiskt efter förkortade firmanamn.
I tabellavdelningen finns atomvikter, tabeller för
omvandling av grader Fahrenheit till Celsius,
tryck-tempera-turtabell för vattenånga och några relationer mellan
engelska måttenheter och cgs-systemet. SHl
Dimensioneringsmetoder för servomekanismer, av Jens
R Jensen. Teknisk Forlag, Köpenhamn 1950. 103 s., 73 fig.,
4 tab. 14 dkr.
På hösten 1949 höll den amerikanske servoteknikern
Donald Campbell en serie föreläsningar i Sverige på
inbjudan av Svenska Elektroingenjörsföreningen. Denna kurs
upprepades omedelbart därefter vid Danmarks Tekniska
Högskola, och där beslöt man sig för att ge ut den i
kompendieform. Föreläsningarna översattes till danska av J
Jensen.
Under redigeringsarbetet har man gjort en del
förändringar i kursens inriktning så att man utförligare
behandlar frekvensanalytiska dimensioneringsmetoder för linjära
system och överhuvud ej berör de diskontinuerliga system,
som utgjorde ett av de viktiga avsnitten i Campbells
framställning. Kompendiet har därför i viss mån blivit ett
självständigt arbete, utan att förlora Campbells
utomordentligt klara och fängslande uppläggning av ämnet.
Boken har tre huvuddelar: först den oundvikliga
genomgången av det matematiska underlaget (hur länge dröjer
det till dess att denna kommer in i högskoleingenjörernas
matematikkurser?), därefter dimensionering med hjälp av
Nydquist-diagram och logaritmiska diagram och slutligen
effektberäkningar och praktiska exempel.
Kompendiet är trevligt och lättläst och kan varmt
rekommenderas till självstudium eller till kurslitteratur för
dem som vill komma in i den matematiska bakgrunden
till servotekniken. Sven Malmström
Zauberwelt der Normzahlen, av Wilhelm Str ahäEngejr .
Verlags- und Wirtschaftsgesellschaft der Elektrizitätswerke,
Frankfurt am Main 1952. 96 s., 45 fig., tab. 6,50 DM.
Normtalen, som på sistone fått ganska stor användning,
är ingalunda någon ny uppfinning. Redan 1879 gav den
amerikanska firman Brown & Sharpe ut en tabell, i vilken
man graderat tråddiametrar efter i stort sett den moderna
normtalsserien. På 1880-talet företogs samma operation av
den franske översten Renard i fråga om förtöjningslinor
för ballons captifs. Renards namn tycks för övrigt vara
det, som i Sverige i regel knytes till normtalsserien.
Normtalsserien (se DIN 323 och SMS 400) omfattar i
de-kaden 1—10 de 40 heltalspotenserna av 40:e roten ur 10,
avrundade till högst 2 decimaler. De fel som uppstår
genom avrundningen är små och ligger mellan yttervärdena
+ 1,26 och —0,88 "/o. Om man i denna serie (R 40) tar
med endast vartannat, vart fjärde eller vart åttonde tal
erhålles tre andra serier med större steg (R 20, R 10, R5).
En av seriens viktigaste egenskaper är att produkter eller
kvoter av två eller flera normtal eller av deras potenser
också utgörs av normtal. I begränsad utsträckning är
fallet detsamma med rötter ur normtalen. Alla
räkneoperationer med normtal kan tack vare detta ske genom addi-
tion och subtraktion av exponenter och studium av
norm-talstabellen.
Förf., som sedan 20 år är en hängiven anhängare av
normtalen, har på ett skickligt sätt demonstrerat deras
synnerligen stora användbarhet för att enkelt lösa
räkneuppgifter av olika slag, såväl genom sifferkalkyler med
hjälp av normtalstabellen som med grafiska metoder. Vid
dessa senare används i regel rutnät med de oberoende
variablerna angivna med normtal längs axlarna. Genom att
iaktta vissa regler vid axlarnas gradering och på visst sätt
från givna utgångsdata vandra över rutnäten kan man på
en annan axel direkt avläsa den beroende variabeln.
Det angenäma med normtalskalkyler, jämfört med de
vanliga nomogrammetoderna, är att man får det grafiska
underlaget för kalkylen klart med endast litet
inrutnings-arbete och genom att räkna ut två värden av den
beroende variabeln. Denna kommer nämligen också att följa
normtalsserien, och kan därför sedan två värden erhållits
direkt inprickas med ett godtyckligt antal värden längs
sin axel.
Förf. är elverksman och har därför valt att illustrera
metodens praktiska användning vid lösning av ett flertal
problem inom krafttekniken. Bland exemplen skall endast
nämnas beräkning av stolpdiametern vid olika stolplängd,
olika belastning ocb olika böjhållfasthet samt beräkning
av spänningsfallet vid trefasöverföring, vid olika
linjelängd, belastning, lindiameter och effektfaktor. Statistiska
studier av den specifika energikonsumtionen blir klarare
och det eljest rätt mödosamma arbetet med att vid
kraftransonering räkna ut tilldelningarna ytterligt enkelt, om
normtalen används.
Inom standardiseringsarbetet har normtalen redan fått
mycket stor användning, och förf. visar som exempel hur
man kan få fram lämplig dimensionsstandard för kokkärl
och foderkokare. Även frågor om semesterersättning och
julgratifikationer har lösts med normtalens hjälp, tydligen
för att visa deras obegränsade användbarhet.
Den resa genom normtalens "trollvärld", som förf. tar
läsarna med på, kan rekommenderas åt alla som är
intresserade av ordning och reda och av tidsbesparande
arbetsmetoder. Hugo Månsson
Das Refa-Buch, bd 1: Arbeitsgestaltung, mit einer
Ein-führung in das Arbeitsstudium; bd 2: Zeitvorgabe; bd 4:
Arbeitsunterweisung, av Johainnies Riedel. Carl Hanser,
München 1951. 152 + 119 + 63 s., 171 + 54 + 8 fig. 13,80
+ 10 + 5,80 DM.
Refa-bokens första, andra och fjärde band har utgivits
1951 och det tredje beräknas komma ut vid årsskiftet 1952
—53. De ersätter den gamla Refa-boken av 1933. Band 1
innehåller en orientering över arbetsstudier och
arbetsplatsfrågor; band 2 behandlar arbetsstudier och
ackordssättning och band 4 arbetsundervisning. Band 3 kommer
att behandla arbetsvärdering.
Boken vänder sig ej blott till fackfolk inom
verkstadsindustrin utan även till dem, som bedriver arbetsstudier
på andra områden, där mänsklig arbetskraft begagnas
såsom på kontor, i jordbruk, gruvor och inom handel. Den
åsyftar att vara ett hjälpmedel för arbetsstudieingenjörer
— en slags lärobok i arbetsstudier — vid metodförbättring,
ackordssättning, arbetsvärdering, arbetsundervisning samt
överhuvud taget vid ekonomisering av driftförhållanden
och för att öka förståelsen för de ofta svåra problem som
sammanhänger med mänskligt arbete och prestation. För
lärare och instruktörer vill den vara ett hjälpmedel till
enhetlig utbildning av arbetsstudiepersonal. Samtidigt
lämnar boken en systematisk sammanställning och
orientering över vetenskaplig litteratur och nyare
forskningsresultat på arbetsstudieområdet.
Den söker påvisa för företagsledningen att
arbetsstudier-na är förutsättningen för ekonomisk driftledning och att
de måste användas på ett riktigt sätt av noggrant utvalda
och väl utbildade specialister, vilka för sitt arbete behöver
