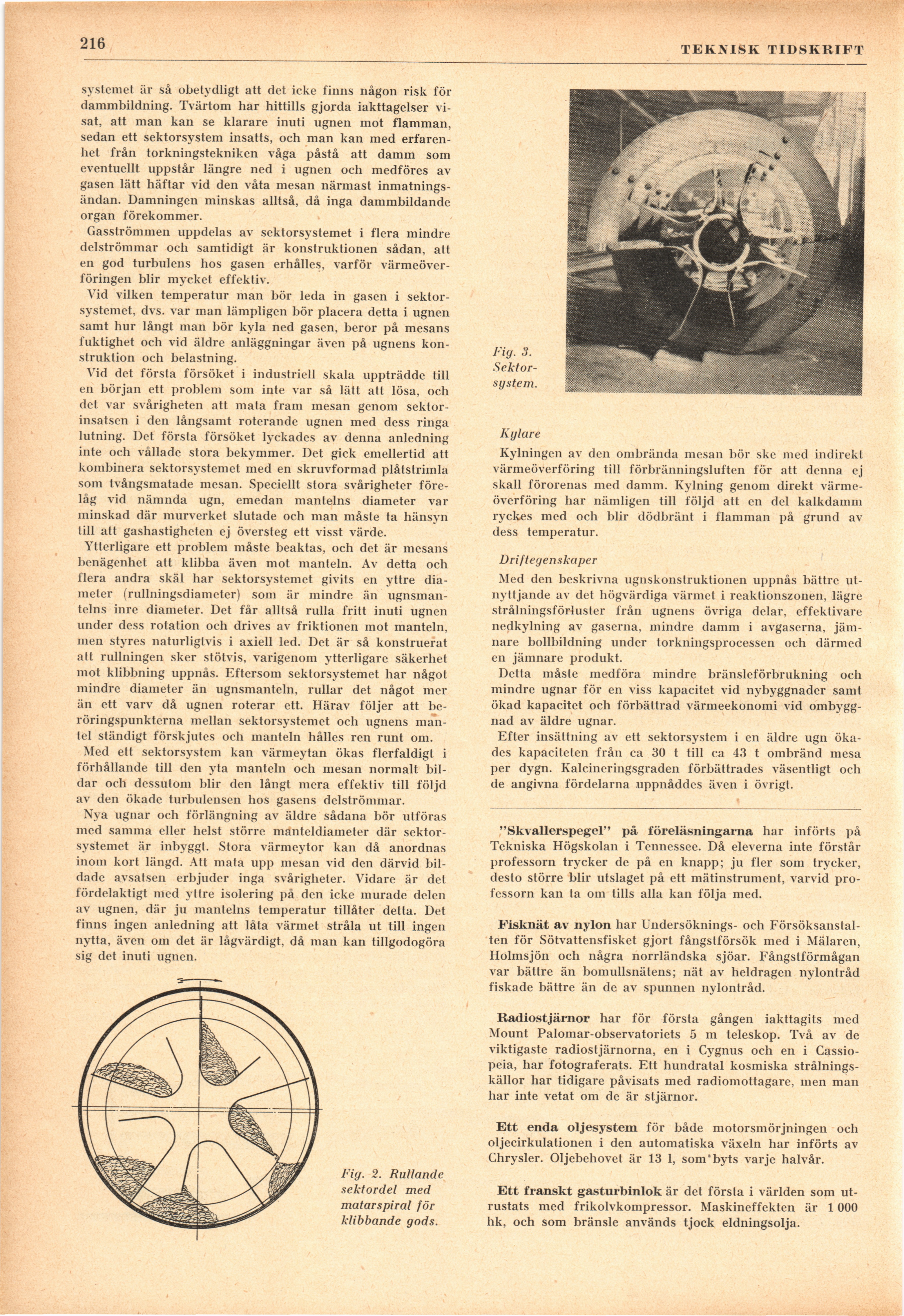

216 TEKNISK TIDSKRIFT
systemet är så obetydligt att det icke finns någon risk för
dammbildning. Tvärtom har hittills gjorda iakttagelser
visat, att man kan se klarare inuti ugnen mot flamman,
sedan ett sektorsystem insatts, och man kan med
erfarenhet från torkningstekniken våga påstå att damm som
eventuellt uppstår längre ned i ugnen och medföres av
gasen lätt häftar vid den våta mesan närmast
inmatningsändan. Damningen minskas alltså, då inga dammbildande
organ förekommer.
Gasströmmen uppdelas av sektorsystemet i flera mindre
delströmmar och samtidigt är konstruktionen sådan, att
en god turbulens hos gasen erhålles, varför
värmeöverföringen blir mycket effektiv.
Vid vilken temperatur man bör leda in gasen i
sektorsystemet, dvs. var man lämpligen bör placera detta i ugnen
samt hur långt man bör kyla ned gasen, beror på mesans
fuktighet och vid äldre anläggningar även på ugnens
konstruktion och belastning.
Vid det första försöket i industriell skala uppträdde till
en början ett problem som inte var så lätt att lösa, och
det var svårigheten att mata fram mesan genom
sektorinsatsen i den långsamt roterande ugnen med dess ringa
lutning. Det första försöket lyckades av denna anledning
inte och vållade stora bekymmer. Det gick emellertid att
kombinera sektorsystemet med en skruvformad plåtstrimla
som tvångsmatade mesan. Speciellt stora svårigheter
förelåg vid nämnda ugn, emedan mantelns diameter var
minskad där murverket slutade och man måste ta hänsyn
till att gashastigheten ej översteg ett visst värde.
Ytterligare ett problem måste beaktas, och det är mesans
benägenhet att klibba även mot manteln. Av detta och
flera andra skäl har sektorsystemet givits en yttre
diameter (rullningsdiameter) som är mindre än
ugnsmantelns inre diameter. Det får alltså rulla fritt inuti ugnen
under dess rotation och drives av friktionen mot manteln,
men styres naturligtvis i axiell led. Det är så konstruerat
att rullningen sker stötvis, varigenom ytterligare säkerhet
mot klibbning uppnås. Eftersom sektorsystemet har något
mindre diameter än ugnsmanteln, rullar det något mer
än ett varv då ugnen roterar ett. Härav följer att
beröringspunkterna mellan sektorsystemet och ugnens
mantel ständigt förskjutes och manteln hålles ren runt om.
Med ett sektorsystcm kan värmeytan ökas flerfaldigt i
förhållande till den yta manteln och mesan normalt
bildar och dessutom blir den långt mera effektiv till följd
av den ökade turbulensen hos gasens delströmmar.
Nya ugnar och förlängning av äldre sådana bör utföras
med samma eller helst större manteldiameter där
sektorsystemet är inbyggt. Stora värmeytor kan då anordnas
inom kort längd. Alt mata upp mesan vid den därvid
bildade avsatsen erbjuder inga svårigheter. Vidare är det
fördelaktigt med yttre isolering på den icke murade delen
av ugnen, där ju mantelns temperatur tillåter detta. Det
finns ingen anledning att låta värmet stråla ut till ingen
nytta, även om det är lågvärdigt, då man kan tillgodogöra
sig det inuti ugnen.
Fig. 2. Rullande
sektordel med
matarspiral för
klibbande gods.
Fig. 3. [-Sektorsystem.-]
{+Sektor-
system.+}
Kylare
Kylningen av den ombrända mesan bör ske med indirekt
värmeöverföring till förbränningsluften för att denna ej
skall förorenas med damm. Kylning genom direkt
värmeöverföring har nämligen till följd att en del kalkdamm
ryckes ined och blir dödbränt i flamman på grund av
dess temperatur.
Driftegenskaper
Med den beskrivna ugnskonstruktionen uppnås bättre
utnyttjande av det högvärdiga värmet i reaktionszonen, lägre
strålningsförluster från ugnens övriga delar, effektivare
nedkylning av gaserna, mindre damm i avgaserna,
jämnare bollbildning under torkningsprocessen och därmed
en jämnare produkt.
Detta måste medföra mindre bränsleförbrukning och
mindre ugnar för en viss kapacitet vid nybyggnader samt
ökad kapacitet och förbättrad värmeekonomi vid
ombyggnad av äldre ugnar.
Efter insättning av ett sektorsystem i en äldre ugn
ökades kapaciteten från ca 30 t till ca 43 t ombränd mesa
per dygn. Kalcineringsgraden förbättrades väsentligt och
de angivna fördelarna uppnåddes även i övrigt.
"Skvallerspegel" på föreläsningarna har införts på
Tekniska Högskolan i Tennessee. Då eleverna inte förstår
professorn trycker de på en knapp; ju fler som trycker,
desto större blir utslaget på ett mätinstrument, varvid
professorn kan ta om tills alla kan följa med.
Fisknät av nylon har Undersöknings- och
Försöksanstalten för Sötvattensfisket gjort fångstförsök med i Mälaren,
Holmsjön och några norrländska sjöar. Fångstförmågan
var bättre än bomullsnätens; nät av heldragen nylontråd
fiskade bättre än de av spunnen nylontråd.
Radiostjärnor har för första gången iakttagits med
Mount Palomar-observatoriets 5 m teleskop. Två av de
viktigaste radiostjärnorna, en i Cygnus och en i
Cassiopeia, har fotograferats. Ett hundratal kosmiska
strålningskällor har tidigare påvisats med radiomottagare, men man
har inte vetat om de är stjärnor.
Ett enda oljesystem för både motorsmörjningen och
oljecirkulationen i den automatiska växeln har införts av
Chrysler. Oljebehovet är 13 1, som’byts varje halvår.
Ett franskt gasturbinlok är det första i världen som
utrustats med frikolvkompressor. Maskineffekten är 1000
hk, och som bränsle används tjock eldningsolja.
