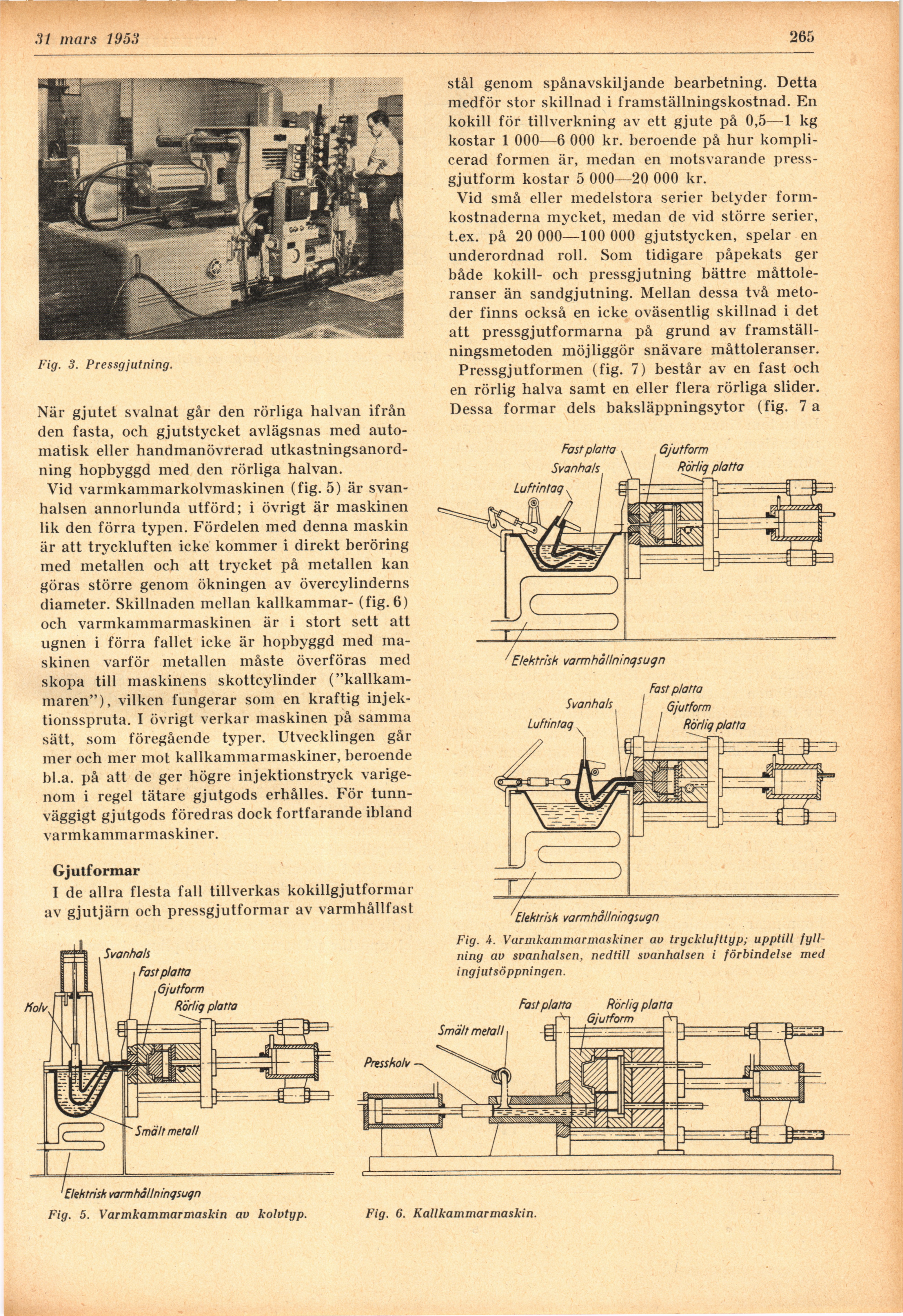

Full resolution (JPEG) - On this page / på denna sida - H. 13. 31 mars 1953 - Kokill- och pressgjutning av aluminiumlegeringar, av Sven Ivar Sieurin
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
2’f mars 1953
265
Fig. 3. Pressgjutning.
När gjutet svalnat går den rörliga halvan ifrån
den fasta, och gjutstycket avlägsnas med
automatisk eller handmanövrerad
utkastningsanord-ning hopbyggd med den rörliga halvan.
Vid varmkammarkolvmaskinen (fig. 5) är
svanhalsen annorlunda utförd; i övrigt är maskinen
lik den förra typen. Fördelen med denna maskin
är att tryckluften icke kommer i direkt beröring
med metallen och att trycket på metallen kan
göras större genom ökningen av övercylinderns
diameter. Skillnaden mellan kallkammar- (fig. 6)
och varmkammarmaskinen är i stort sett att
ugnen i förra fallet icke är hopbyggd med
maskinen varför metallen måste överföras med
skopa till maskinens skottcylinder
("kallkammaren"), vilken fungerar som en kraftig
injektionsspruta. I övrigt verkar maskinen på samma
sätt, som föregående typer. Utvecklingen går
iner och mer mot kallkammarmaskiner, beroende
bl.a. på att de ger högre injektionstryck
varigenom i regel tätare gjutgods erhålles. För
tunn-väggigt gjutgods föredras dock fortfarande ibland
varmkammarmaskiner.
Fig. 5. Varmkammarmaskin av kolvtyp.
Gjutformar
I de allra flesta fall tillverkas kokillgjutformar
av gjutjärn och pressgjutformar av varmhållfast
Fig. 6. Kallkammarmaskin.
stål genom spånavskiljande bearbetning. Detta
medför stor skillnad i framställningskostnad. En
kokill för tillverkning av ett gjute på 0,5—1 kg
kostar 1 000—6 000 kr. beroende på hur
komplicerad formen är, medan en motsvarande
pressgjutform kostar 5 000—20 000 kr.
Vid små eller medelstora serier betyder
formkostnaderna mycket, medan de vid större serier,
t.ex. på 20 000—100 000 gjutstycken, spelar en
underordnad roll. Som tidigare påpekats ger
både kokill- och pressgjutning bättre
måttole-ranser än sandgjutning. Mellan dessa två
metoder finns också en icke oväsentlig skillnad i det
att pressgjutformarna på grund av
framställningsmetoden möjliggör snävare mättoleransen
Pressgjutformen (fig. 7) består av en fast och
en rörlig halva samt en eller flera rörliga slider.
Dessa formar dels baksläppningsytor (fig. 7 a
Fig. 4. Varmkammarmaskiner av trycklufttyp; upptill
fyllning av svanhalsen, nedtill svanhalsen i förbindelse med
ingjutsöppningen.
